031-70565-12G

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Socket,Jack 1 12GHz 75Ω 银色 插销锁 压接 隔板安装,面板安装
供应商型号: 3272557
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 031-70565-12G

031-70565-12G概述

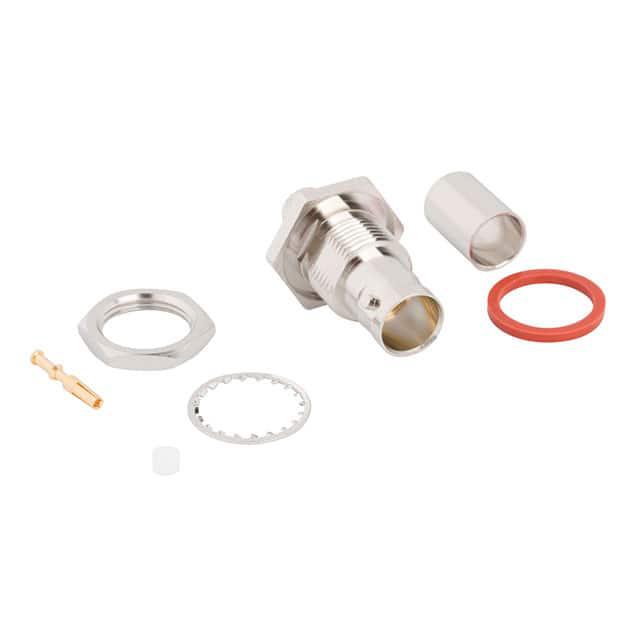

    电子元器件产品技术手册:BNC Bulkhead Jack

    1. 产品简介


    本产品是Amphenol RF公司的BNC Bulkhead Jack,适用于Belden 4694R电缆连接。该连接器广泛应用于通信、工业控制和测试测量等领域,是保证信号传输稳定性的关键部件之一。

    2. 技术参数


    | 参数 | 规格 |

    | 阻抗 | 75 欧姆 |
    | 频率范围 | 直流至12 GHz |
    | VSWR(回波损耗) | 直流至6 GHz范围内:1.22(20 dB)最大值
    6至12 GHz范围内:1.43(15 dB)最大值 |
    | 绝缘耐压 | 1500 VRMS最小值 |
    | 连接器接口 | 1/2-28UNEF-2A螺纹 |
    | 机械耐用性 | 至少500个循环 |
    | 工作温度范围 | -65°C 至 +165°C |

    3. 产品特点和优势


    - 高可靠性:BNC Bulkhead Jack采用优质的材料,确保长期可靠运行,满足各种恶劣环境下的使用需求。
    - 宽频带性能:支持从直流到12GHz的频率范围,适合多种高频应用场合。
    - 良好的VSWR表现:即使在较高频率下也能保持较低的回波损耗,减少信号损失。
    - 广泛的兼容性:适用于多种类型的Belden电缆,如Belden 4694R。

    4. 应用案例和使用建议


    - 通信系统:在卫星通信、无线基站和广播电视传输系统中提供可靠的信号连接。
    - 工业自动化:适用于工业控制系统的监测和数据采集系统,确保稳定的数据传输。
    - 实验室测试设备:为测试仪器提供标准化的信号接口,提高测量精度。
    使用建议:
    - 在安装过程中,请确保电缆的剥离长度符合推荐尺寸,以避免接触不良。
    - 使用前检查锁紧环和密封圈的状态,确保连接器密封良好,防止水分和尘埃进入。

    5. 兼容性和支持


    该产品与多种Belden电缆完全兼容。Amphenol RF公司提供详细的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:连接不稳定,信号质量差。
    解决方案:检查电缆的剥离长度是否符合推荐标准,确保连接牢固且无虚焊。
    - 问题:连接器出现锈蚀现象。
    解决方案:及时更换受潮或生锈的锁紧环和密封圈,保持内部清洁干燥。
    - 问题:信号衰减严重。
    解决方案:确认连接器的所有连接部分已完全紧固,并检查是否存在外界干扰源。

    7. 总结和推荐


    总体而言,Amphenol RF公司的BNC Bulkhead Jack在高频通信领域表现出色,具有卓越的电气性能和机械耐用性。如果您需要一个高性能、高可靠性的BNC连接器用于您的项目,强烈推荐选择这款产品。它不仅适用于复杂的应用环境,而且具备广泛的兼容性,可以与多种电缆无缝对接,确保信号传输的稳定性与安全性。

031-70565-12G参数

参数
外壳颜色 银色
最大频率 12GHz
紧固类型 插销锁
端口数 1
触头端接 压接
类型 Bayonet Lock,Female Socket,Jack
阻抗 75Ω
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

031-70565-12G厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

031-70565-12G数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 031-70565-12G 031-70565-12G数据手册

031-70565-12G封装设计

查看详情并下载
Symbol
Footprint
3D Model
