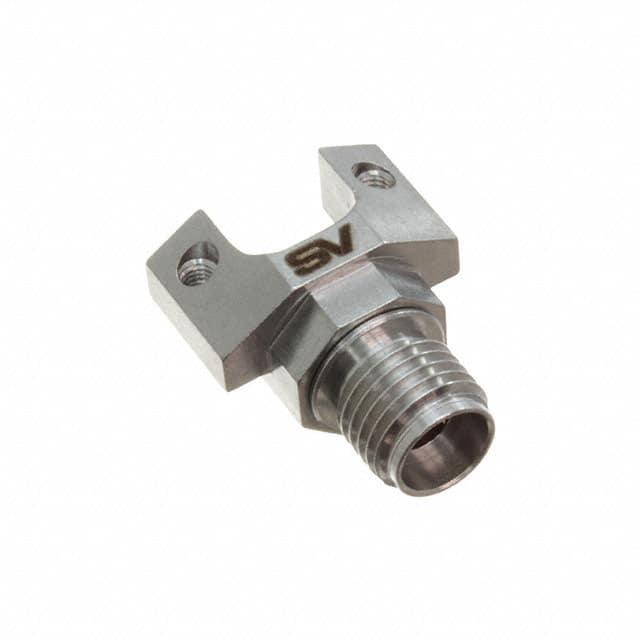

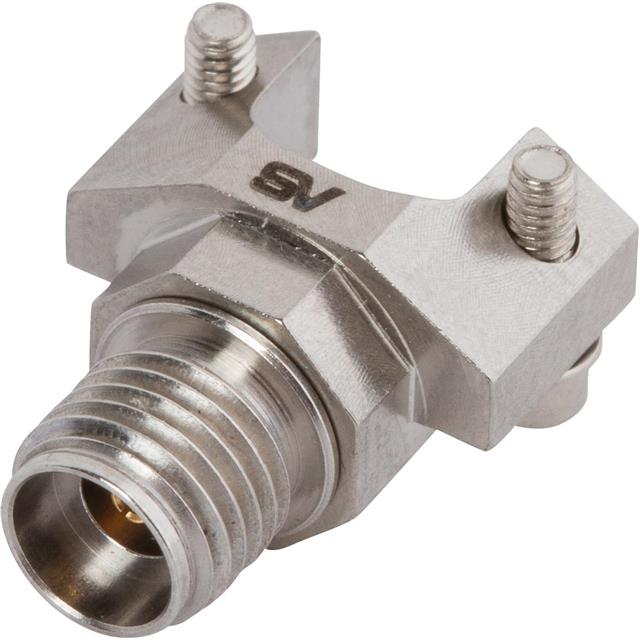

SF1521-60107

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 40GHz 50Ω 银色 螺纹 压缩 板安装,螺纹安装,边缘安装
供应商型号: SF1521-60107-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 同轴连接器(RF) SF1521-60107

SF1521-60107概述

    电子元器件产品技术手册:高性能射频同轴连接器

    1. 产品简介


    该产品是一款高性能射频同轴连接器,专为高频和宽频段的应用设计,广泛适用于通信、雷达、卫星、测试仪器和航空航天等领域。其主要功能是确保信号传输的高稳定性和低损耗,同时提供卓越的阻抗匹配性能和可靠连接。

    2. 技术参数


    | 参数类别 | 具体参数 | 备注 |
    |
    | 阻抗 | 50 欧姆 | 确保信号传输效率 |
    | 频率范围 | DC 至 40.0 GHz | 支持超宽带频率 |
    | VSWR(驻波比) | 最大值 1.25:1 | 优异的信号反射抑制能力 |
    | 材料 | - 主体:不锈钢(AMS-5640,ASTM A582 Type 303)
    - 接触部分:铍铜(UNS C17300,热处理 TD04)
    - 表面:聚醚砜(ULTEM 1000) |
    | 表面处理 | - 主体:钝化处理(AMS-2700)
    - 接触部分:金(ASTM B488,Type II,Code C,Class 1.27)镀镍层,最小厚度 0.00005 英寸 |
    | 螺纹规格 | 1/4-36 UNS-2A | 高强度螺纹连接 |
    | 内部引脚直径 | 0.008 英寸 | 精确配合设计 |

    3. 产品特点和优势


    - 卓越的高频性能:DC 至 40 GHz 的频率范围保证了广泛的适用性,特别适合现代高速通信系统。
    - 优异的 VSWR 和插入损耗:最大 VSWR 值仅为 1.25:1,大幅降低信号反射并提升传输效率。
    - 耐用性与可靠性:主体采用高强度不锈钢材料,接触部分使用耐腐蚀、导电性能优良的铍铜,确保长期使用寿命。
    - 环保认证:通过 RoHS 认证,满足绿色环保要求。
    - 精准装配:螺纹规格和内部公差均严格控制,确保可靠性和一致性的连接效果。

    4. 应用案例和使用建议


    - 通信行业:用于基站天线和射频模块之间的连接,实现高效的信号传输。
    - 测试测量:适用于矢量网络分析仪和其他精密测试设备,确保测量结果准确无误。
    - 航空与国防:因高频性能及可靠性能,广泛应用于卫星通信和雷达系统中。
    - 建议:在实际应用中,确保 PCB 的安装符合推荐的 Footprint 设计,并在安装时避免过度拧紧以防止损坏内部结构。

    5. 兼容性和支持


    - 兼容性:此连接器可与标准的 1/4-36 UNS-2A 螺纹接口完美匹配,易于与多种设备整合。
    - 技术支持:联系 SV Microwave 销售部门(sales@svmicro.com 或拨打 561-840-1800),获取详细的 CAD 文件、安装指南和支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时遇到过紧现象 | 使用合适的工具,避免过度用力,确保接口对齐。 |
    | 连接后 VSWR 超标 | 检查表面镀金层是否有损伤,必要时重新插拔或更换。 |
    | 环境温度过高导致接触不良 | 确保设备运行在推荐的工作温度范围内,检查安装是否牢固。 |

    7. 总结和推荐


    该高性能射频同轴连接器凭借其卓越的高频性能、可靠的机械结构和出色的 VSWR 控制,在通信、雷达、测试仪器等领域具有显著的竞争优势。对于需要高精度、高可靠性的应用场景,我们强烈推荐选择这款产品。无论是设计开发还是批量生产,它都能为用户提供稳定且高效的支持。
    最终推荐等级:★★★★★

SF1521-60107参数

参数
最大频率 40GHz
紧固类型 螺纹
端口数 -
触头端接 压缩
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 银色
安装方式 板安装,螺纹安装,边缘安装
零件状态 在售
包装方式 散装
