919-415J-71P12G

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Female Socket,Jack,Snap-On 1 12GHz 75Ω 金色 焊接 焊接安装,通孔安装
供应商型号: ET-3266942
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 919-415J-71P12G

919-415J-71P12G概述


    产品简介


    基本介绍

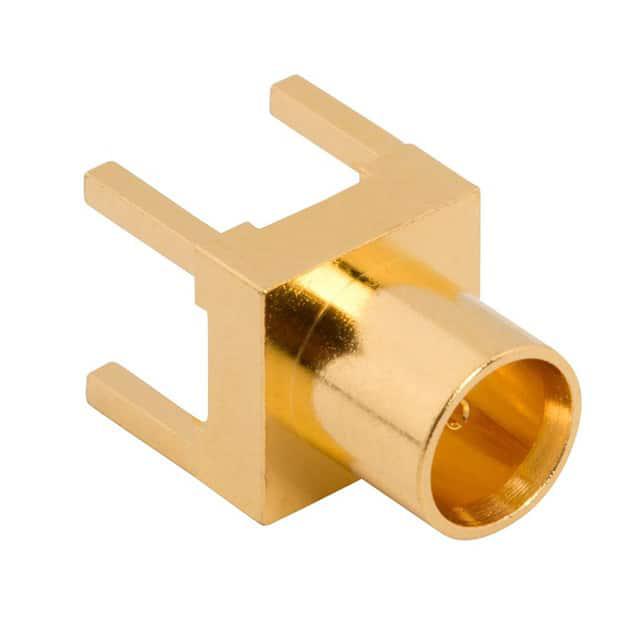

    本文介绍的是由Amphenol RF制造的一款75Ω MCX PCB插孔连接器(型号:919-415J-71P12G)。这款连接器采用通孔设计,适用于印刷电路板(PCB)上的安装。它具备高阻抗匹配能力和宽频率范围,特别适合高频信号传输和精密测量应用。

    技术参数


    - 阻抗: 75 Ω
    - 频率范围: DC 至 12 GHz
    - 电压驻波比(VSWR):
    - DC 至 6 GHz: 最大值为 1.22(对应 20 dB)
    - 6 至 12 GHz: 最大值为 1.43(对应 15 dB)
    - 绝缘耐压: 500 VRMS
    - 耐用性: 至少500次循环
    - 温度范围: -65°C 至 +165°C
    - 安装方式: 通孔安装
    - 接触材料: 黄铜镀金,铍铜镀金
    - 绝缘材料: 聚四氟乙烯 (PTFE)

    产品特点和优势


    - 高频稳定性: 在高达12 GHz的宽频率范围内,确保信号传输的稳定性。
    - 耐温性能: 工作温度范围广,从-65°C到+165°C,满足极端环境下的应用需求。
    - 可靠耐用: 至少可承受500次插拔循环,具有较长的使用寿命。
    - 高质量材料: 使用黄铜和聚四氟乙烯等优质材料,保证长期可靠的性能。
    - 高阻抗匹配: 阻抗为75Ω,有助于减少信号损失和反射,提高传输效率。

    应用案例和使用建议


    应用案例
    此连接器广泛应用于通信系统、航空航天、雷达系统、测试仪器以及各种需要高速数据传输的场合。例如,在射频信号传输中,这款连接器可以确保信号的稳定传输和精确测量。
    使用建议
    - 焊接时注意事项: 在焊接过程中,应注意控制温度,避免过热导致材料损坏。
    - 环境适应性: 确保安装环境符合规定的温度范围,特别是在极端温度环境下使用时。
    - 防潮处理: 尽可能避免在潮湿环境中使用,以免影响连接器的性能和寿命。

    兼容性和支持


    - 兼容性: 此连接器支持多种标准频率和阻抗匹配要求,能够方便地与其他设备和组件进行集成。
    - 厂商支持: Amphenol RF提供了详尽的技术文档和客户支持,以帮助用户更好地理解和使用该产品。此外,还提供相关的配件和服务,如维修和升级服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查焊接点是否牢固,重新焊接并确保焊接质量。 |
    | 信号衰减严重 | 检查电缆和连接器之间的匹配阻抗,确保正确的阻抗匹配。 |
    | 插拔次数超过500次后性能下降 | 更换新的连接器,确保连接器处于最佳工作状态。 |

    总结和推荐


    综上所述,这款75Ω MCX PCB插孔连接器凭借其高频率稳定性、耐温性能、可靠耐用等特点,在多个领域中表现出色。其广泛应用和优异性能使其成为通信、航空航天等领域的理想选择。强烈推荐使用这款产品,尤其对于那些需要高可靠性、高性能连接解决方案的应用场景。

919-415J-71P12G参数

参数
紧固类型 -
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 75Ω
外壳颜色 金色
最大频率 12GHz
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装,袋装

919-415J-71P12G厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

919-415J-71P12G数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 919-415J-71P12G 919-415J-71P12G数据手册

919-415J-71P12G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.1046 ¥ 93.834
10+ $ 8.7001 ¥ 73.5159
25+ $ 7.3037 ¥ 61.7164
100+ $ 6.6932 ¥ 56.5578
250+ $ 5.9538 ¥ 50.31
500+ $ 5.7365 ¥ 48.4731
1000+ $ 5.6686 ¥ 47.8998
库存: 143
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 93.83
