H4PF

厂牌: AMPHENOL

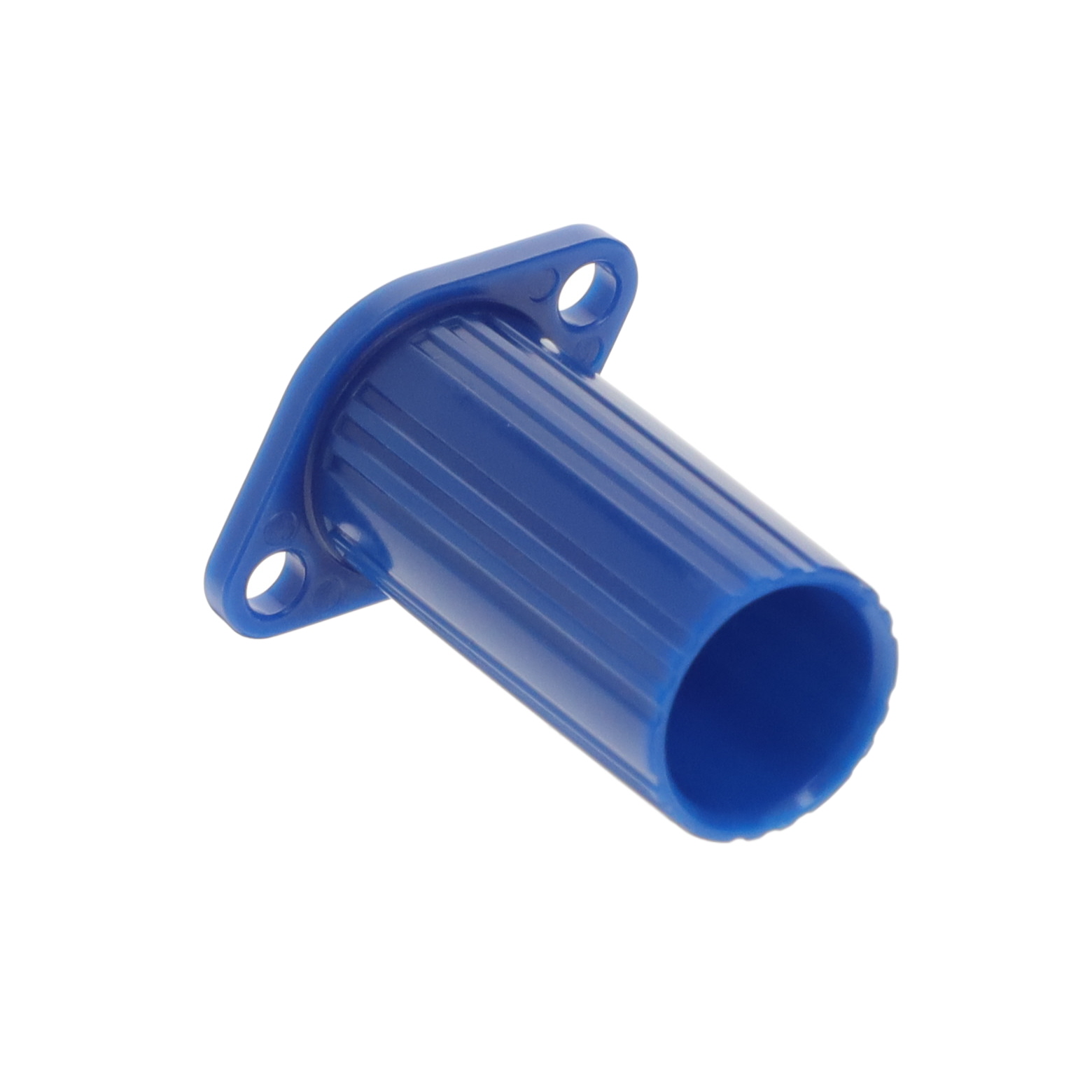

产品描述: H4 Sealing Cap Female
供应商型号: H4PF
供应商: Master
标准整包数: 100
AMPHENOL 光伏(太阳能板)连接器 - 配件 H4PF

H4PF概述

    Helios H4 Panel Connector: Technical Overview

    产品简介


    Helios H4 Panel Connector 是由 Amphenol Industrial 生产的一种专门应用于太阳能系统的连接器。这款产品广泛用于薄膜和晶硅技术的太阳能板制造商、安装商以及OEM厂商。它不仅满足了高效(低损耗)电力传输的需求,还保证了高度的可靠性和成本效益。作为行业领先的产品,Helios H4 Panel Connector 是一款适用于太阳能逆变器和汇流箱的应用的高性能连接器。

    技术参数


    - 认证标准: UL 和 TÜV 双重认证
    - 额定电流:
    - 14 AWG (2.5mm²): 36A
    - 12 AWG (4.0mm²): 45A
    - 10 AWG (6.0mm²): 52A
    - 8 AWG (10.0mm²): 60A
    - 额定电压:
    - IEC/CEI: 1000V
    - UL: 600V
    - 测试电压:
    - 1 分钟:6kV
    - 冲击:10kV (1.2/50µS)
    - 接触电阻: 典型值 0.25mΩ
    - 材料:
    - 接触部分: 铜,镀锡
    - 绝缘材料: 聚碳酸酯 (PC)
    - 保护等级: IP68 (1米深,1小时)
    - 工作温度范围: -40°C 至 +90°C
    - 过压类别: III 类 (IEC 60664)

    产品特点和优势


    Helios H4 Panel Connector 的优势在于其高可靠性、高效能和耐用性。它具备以下几点独特的优势:
    - 互换性: 完全符合行业标准,可与其他品牌互换使用
    - 快速锁合: 快速且安全的卡扣式锁合机制
    - 耐久性: 长期抗紫外线和臭氧腐蚀
    - 高电流容量: 在行业内拥有最高的电流承载能力
    - 环境友好: 符合RoHS标准,无铅环保
    - 易于装配: 现场装配方便

    应用案例和使用建议


    在太阳能应用中,Helios H4 Panel Connector 常用于连接太阳能逆变器和汇流箱。为了确保最佳性能,建议在高温和高湿度环境下进行连接,以充分发挥其耐久性和高效性。同时,根据需要选择合适的电缆规格,以避免过热和电损失。

    兼容性和支持


    Helios H4 Panel Connector 与其他同类产品具有良好的兼容性,可在多种工业环境中使用。厂商提供了全面的技术支持和售后服务,包括现场装配工具(如H4TS0000剥线工具和H4TC0000压接工具),以确保安装和维护过程顺利进行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全锁紧 | 使用专用解锁工具重新锁紧 |
    | 接触电阻高 | 检查连接器是否清洁,必要时更换 |
    | 工作温度超出限制 | 在合适的工作温度范围内使用,避免过热 |

    总结和推荐


    综上所述,Helios H4 Panel Connector 是一款高效、可靠且耐用的太阳能连接器。其卓越的电气性能和广泛的适用范围使其成为太阳能行业的理想选择。我们强烈推荐在太阳能系统项目中采用这款产品,以确保高效和稳定的电力传输。
    通过结合其高效的电力传输能力和广泛的适用范围,Helios H4 Panel Connector 将成为您太阳能项目的可靠合作伙伴。

H4PF参数

参数
零件状态 在售
包装方式 散装

H4PF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

H4PF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 光伏(太阳能板)连接器 - 配件 AMPHENOL H4PF H4PF数据手册

H4PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
