1133365

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 3677929
供应商: 海外现货
标准整包数: 1

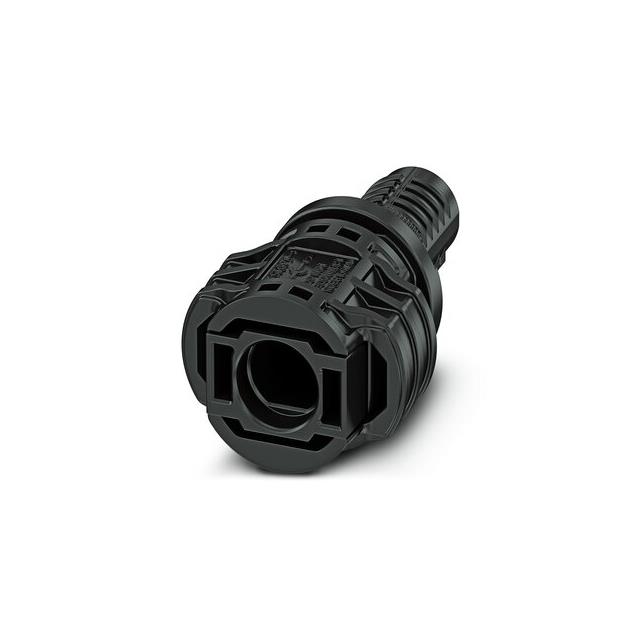

PHOENIX CONTACT 光伏(太阳能板)连接器 - 配件 1133365

1133365概述

    # 设备连接器:PV-FT-C4M-HSG 技术手册解析

    1. 产品简介


    基本描述
    PV-FT-C4M-HSG 是一款用于前装面板安装的光伏设备连接器,属于 Phoenix Contact 的 Sunclix 系列。这款连接器具有高电流承载能力、出色的耐用性及高效的连接方式,适用于太阳能发电系统及其他需要高性能电力传输的应用场景。
    主要功能
    - 大电流传输:可处理最高 38 A 的额定电流(IEC标准),支持高达 50 A(UL标准)。
    - 高电压适应性:具备 1500 V DC 的高耐压等级,符合严格的工业安全要求。
    - 快速连接与固定:采用独特的专利快锁设计,提供稳定的连接和轻松释放机制。
    - 耐用材料:外壳由 PPE(聚苯醚)制成,确保抗冲击和高温环境下稳定运行。
    应用领域
    - 太阳能光伏发电系统。
    - 工业自动化与控制系统。
    - 高电流及高电压需求的电力传输设备。

    2. 技术参数


    | 参数 | 规格 |

    | 连接方式 | 压接式 |
    | 接触类型 | 插针型 |
    | 最小导线截面 | 2.5 mm² |
    | 最大导线截面 | 6 mm² |
    | 额定电压 | 1500 V DC(IEC标准)、1500 V DC(UL标准) |
    | 额定电流 | 38 A(IEC标准)、50 A(UL标准) |
    | 安装宽度 | 21 mm |
    | 安装高度 | 27.4 mm |
    | 工作温度范围 | 操作:-40°C 至 +85°C;组装:-25°C 至 +50°C |
    | 保护等级 | IP66/IP68(插拔后防护) |
    | 插入/拔出循环次数 | 100 次 |

    3. 产品特点和优势


    特点
    1. 快速安装与固定:采用专利快锁设计,能够快速实现电气连接并保持长期稳定性。
    2. 银镀层触点:提高导电效率,减少接触电阻。
    3. UNLOCK 系统:简化中心间距调整,便于维护。
    4. 专利 SUNCLIX 针脚设计:提升连接可靠性与使用寿命。
    优势
    - 高效性能:大电流、高电压能力满足工业应用需求。
    - 环境适应性:可在极端气候条件下稳定工作。
    - 维护便利:支持多次插拔操作且释放简便。
    - 安全性:达到严苛的 IEC 和 UL 认证标准。

    4. 应用案例和使用建议


    典型应用场景
    - 太阳能电站的电池板与逆变器之间的高压连接。
    - 工业自动化系统中需要高电流传输的场合。
    使用建议
    1. 在安装时,确保导线截面积符合规定的范围(2.5 mm² 至 6 mm²),以避免因过载导致连接失效。
    2. 使用扭矩工具(如 CRIMPFOX-P SR 6)确保压接牢固,推荐的扭矩为 1.8 Nm 至 2.2 Nm。
    3. 定期检查保护帽(PV-C PROTECTION CAP)是否完好无损,确保连接部位防尘防水。

    5. 兼容性和支持


    兼容性
    PV-FT-C4M-HSG 可与 Sunclix 系列其他组件(如保护帽、连接工具等)无缝配合,形成完整的解决方案。此外,其接口设计与多数行业标准兼容,便于集成到现有系统中。
    厂商支持
    - 文档支持:提供详细的技术手册与安装指南。
    - 售后服务:全球范围内的技术支持与配件供应。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保压接工具符合要求并正确使用扭矩。 |
    | 密封性能下降 | 检查保护帽是否完好,必要时更换新的保护帽。 |
    | 插入力过大 | 检查导线剥线长度是否符合规定(9 mm 至 10 mm)。 |
    | 连接器温度异常升高 | 检查电流负载是否超出额定值,调整负载或增加冷却措施。 |

    7. 总结和推荐


    综合评估
    PV-FT-C4M-HSG 是一款专为高电流、高电压环境设计的优质连接器。其卓越的耐用性、快速安装特点及强大的环境适应能力使其成为光伏及工业自动化领域的理想选择。同时,该产品在安全性、兼容性以及厂商支持方面表现出色。
    推荐结论
    强烈推荐使用 PV-FT-C4M-HSG。无论是光伏系统中的高压连接还是工业控制中的关键设备连接,其高性能都能带来显著的优势。对于需要高可靠性连接的应用场景,这款产品无疑是一个理想的选择。
    版权所有 © 2022 Phoenix Contact,保留所有权利。

1133365参数

参数
零件状态 在售
包装方式 散装

1133365厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1133365数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光伏(太阳能板)连接器 - 配件 PHOENIX CONTACT 1133365 1133365数据手册

1133365封装设计

查看详情并下载
Symbol
Footprint
3D Model
