1621325

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 光伏连接器 PRC 5-TC-FS6 8-21系列, 电缆安装, 测试插头, 公插, 额定690 V 35A
供应商型号: 651-1621325
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 光伏(太阳能板)连接器 - 配件 1621325

1621325概述

    PRC 5-TC-FS6 8-21 Test Plug: 技术手册与综述

    1. 产品简介

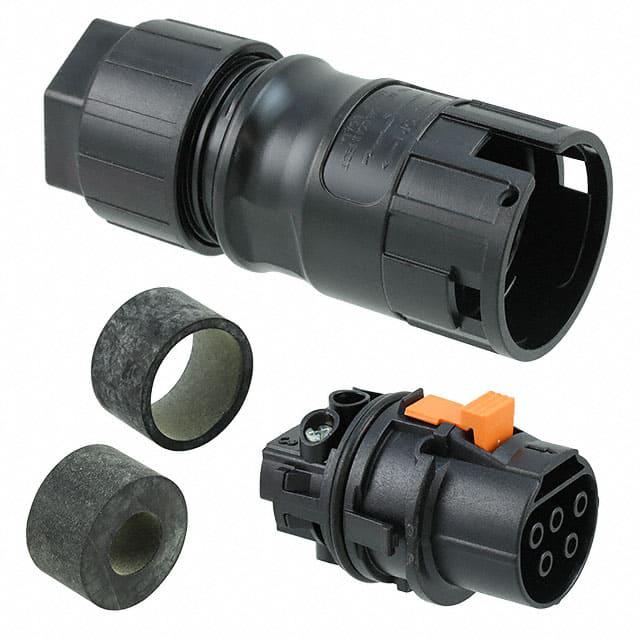

    PRC 5-TC-FS6 8-21是一款适用于电力系统的测试插头,主要由5个位置组成,具有黑色外壳,采用螺钉连接方式,可配合直径为8mm至21mm的电缆使用。该产品广泛应用于电力系统测试、工业自动化控制、通信设备等领域。

    2. 技术参数


    - 基本规格
    - 包装单位:1个
    - 单件重量(不包括包装):100g
    - 海关编码:85366990
    - 原产国:德国

    - 技术数据
    - 一般数据
    - 位置数:5个
    - 防护等级:III级
    - 颜色:黑色
    - 锁定类型:卡扣锁定
    - 插拔次数:1000次
    - 拔出力:150N ± 50N
    - 插入力:40N ± 10N

    - 连接数据
    - 额定电流:30A(适用于6mm²导线截面积)
    - 额定电压:690V
    - 导线截面积(柔性):最小1.5mm²,最大6mm²
    - 导线截面积(实心):最小1.5mm²,最大6mm²
    - 扭矩:1Nm
    - 连接类型
    - 接触类型:螺钉接触

    - 材料数据
    - 接触材料:铜
    - 接触表面材料:镀银
    - 接触载体材料:PPE
    - 握持体材料:PPE
    - 阻燃等级(根据UL 94):V0级

    3. 产品特点和优势


    PRC 5-TC-FS6 8-21测试插头具备如下显著特点:
    - 耐用性强:经久耐用,具有1000次插拔循环,适合频繁操作环境。
    - 安全可靠:额定电压高达690V,额定电流可达30A,确保高负荷下的安全性。
    - 安装简便:采用螺钉连接方式,易于安装且牢固稳定。
    - 材料先进:接触材料为铜,接触表面镀银,提升导电性能和抗腐蚀能力。
    - 防火性能:PPE材料制成,阻燃等级达到V0,提高安全性。

    4. 应用案例和使用建议


    应用场景:该测试插头适用于工业自动化控制系统、通信设备和电力系统测试等。例如,在自动化生产线中,可用于监测电机的运行状态;在电力系统中,可用于监控变压器和断路器的工作情况。
    使用建议:
    - 在进行测试时,确保插头与接线端子正确对齐,避免损坏内部结构。
    - 操作时需注意拔出力,不要超过规定的150N,以免损伤插头。
    - 定期检查插头的磨损程度,及时更换以保证性能。

    5. 兼容性和支持


    PRC 5-TC-FS6 8-21测试插头与其他相关设备的兼容性良好,可与标准的电气设备和配件配合使用。制造商提供详细的技术文档和用户指南,包括安装、维护和故障排除等指导。此外,制造商还提供售后服务和技术支持,确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    - 问题:插头无法稳固插入接线端子。
    - 解决方案:请确认插头与接线端子的对齐是否准确,确保无异物阻碍。
    - 问题:插头插入后松动。
    - 解决方案:检查锁定机制是否正常,必要时重新锁紧插头。
    - 问题:导线连接不稳定。
    - 解决方案:调整螺钉扭矩至规定值(1Nm),确保导线牢固连接。

    7. 总结和推荐


    综上所述,PRC 5-TC-FS6 8-21测试插头凭借其卓越的耐用性、可靠性以及安全性能,成为电力系统测试、工业自动化控制和通信设备的理想选择。其简便的安装方式和优良的材料选择使其在实际应用中表现出色。因此,我强烈推荐此款产品用于需要高可靠性和稳定性的场景中。

1621325参数

参数
安装方式 导线安装
零件状态 在售

1621325厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1621325数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光伏(太阳能板)连接器 - 配件 PHOENIX CONTACT 1621325 1621325数据手册

1621325封装设计

查看详情并下载
Symbol
Footprint
3D Model
