1050771

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 3677925
供应商: 海外现货
标准整包数: 1

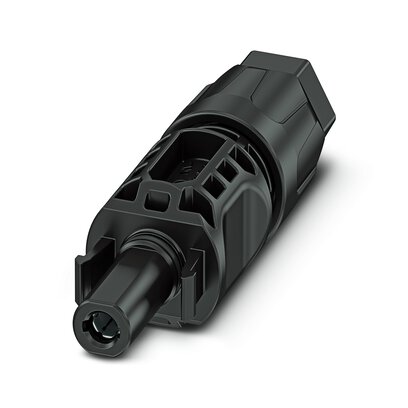

PHOENIX CONTACT 光伏(太阳能板)连接器 - 配件 1050771

1050771概述

    PV-C1F-C-HSG 光伏连接器技术手册

    1. 产品简介


    产品名称: PV-C1F-C-HSG 光伏连接器
    产品类型: 太阳能光伏连接器
    主要功能:
    - 实现太阳能光伏系统的可靠电力传输
    - 支持高电压、大电流的连接需求
    - 适用于室外恶劣环境的长期稳定运行
    应用领域:
    - 大型地面光伏电站
    - 分布式屋顶光伏系统
    - 离网光伏储能系统

    2. 技术参数


    - 基本规格:
    - 额定电压:1500 V DC
    - 额定电流:40 A(符合IEC 62852:2014/AMD1:2020标准)
    - 安装与接线:
    - 连接方法:压接
    - 最小导线截面积:2.5 mm²
    - 最大导线截面积:6 mm²
    - 最小电缆直径:5 mm
    - 最大电缆直径:8 mm
    - 机械与环境特性:
    - 宽度:20 mm
    - 高度:20 mm
    - 长度:72.8 mm
    - 插拔次数:100次
    - 插入力:45 N ± 10 N
    - 工作温度范围:-40 °C 至 85 °C
    - 组装温度范围:-5 °C 至 50 °C
    - 防护等级:IP66/IP68(插合状态,2米水深下24小时)

    3. 产品特点和优势


    - 压接技术:采用自动装配过程的压接技术,确保高效的生产效率和质量控制。
    - 高可靠性:银镀层接触件提供高电导率,增加使用寿命并减少电阻损耗。
    - 国际认证:满足国际电工委员会(IEC)和美国保险商实验室(UL)的安全标准,保证全球范围内的应用合规性。
    - SUNCLIX 接口:独特的 SUNCLIX 针脚连接模式,提高连接稳固性和操作便利性。

    4. 应用案例和使用建议


    - 应用场景:
    - 在大型地面光伏电站中用于汇流箱之间的连接。
    - 分布式光伏屋顶系统中用于户内设备与光伏阵列的连接。
    - 使用建议:
    - 确保正确的电缆剥皮长度(9 mm ± 1 mm),以实现最佳压接效果。
    - 使用合适的工具进行压接,例如 CRIMPFOX-P SR 6 压接钳,确保良好的电气接触。

    5. 兼容性和支持


    - 兼容性:与 Phoenix Contact 的其他组件和设备兼容,例如 SUNCLIX 集成系统。
    - 技术支持:提供详细的用户文档、安装指南和技术支持服务,确保用户能够正确安装和维护产品。

    6. 常见问题与解决方案


    - 问题: 插拔次数过多导致接触不良
    解决方案: 检查并更换磨损的连接器;确保正确安装和维护。
    - 问题: 无法正确压接电缆
    解决方案: 使用专用工具(如 CRIMPFOX-P SR 6)按照制造商的指导进行操作。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高额定电压和电流,适合高负载环境;
    - 良好的环境防护能力;
    - 易于自动化生产和维护。
    - 推荐使用:
    - 强烈推荐在太阳能光伏系统中使用 PV-C1F-C-HSG 连接器,尤其是在需要高可靠性和长寿命的应用场景中。

1050771参数

参数
包装方式 散装

1050771厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1050771数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光伏(太阳能板)连接器 - 配件 PHOENIX CONTACT 1050771 1050771数据手册
