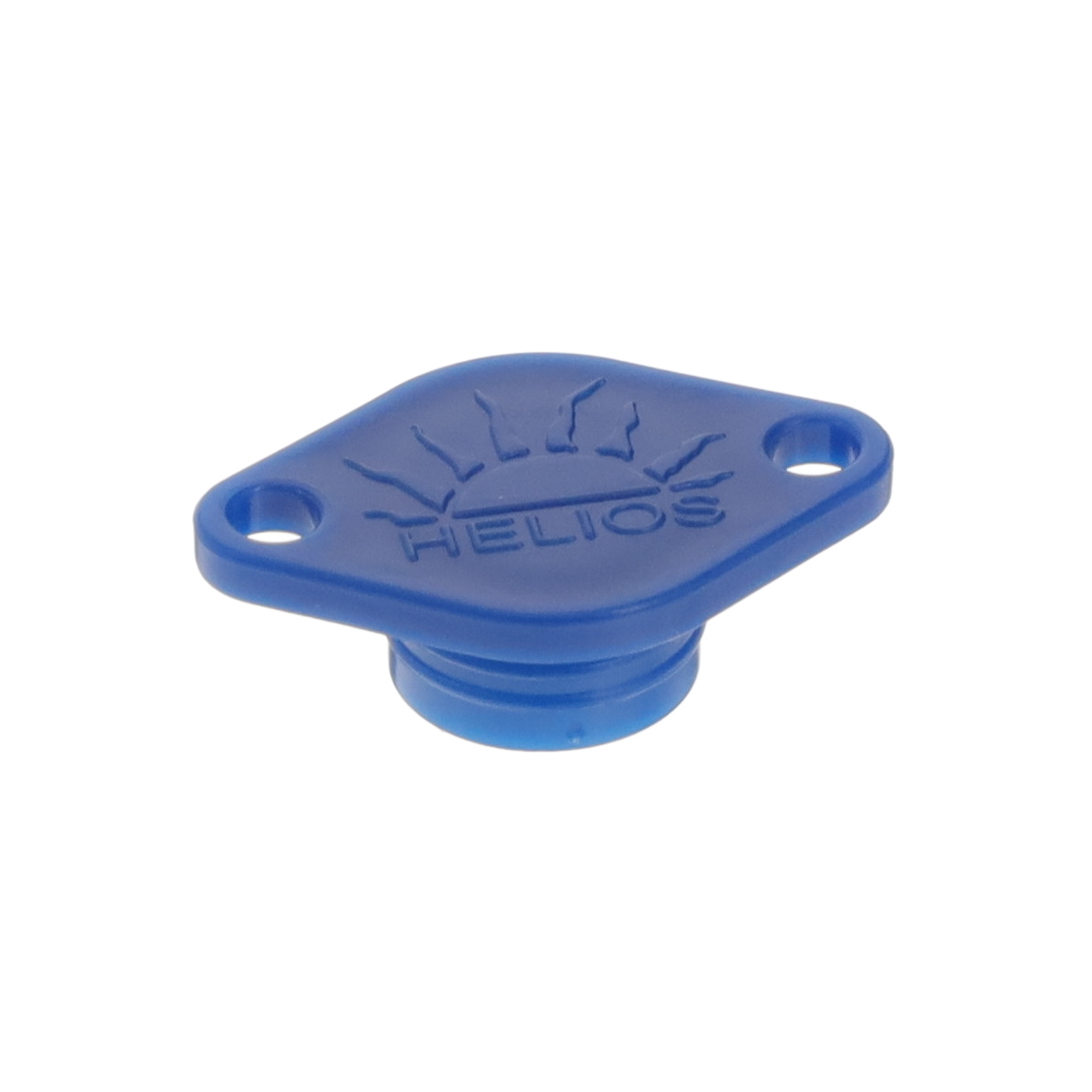

H4PM

厂牌: AMPHENOL
产品描述: H4 Sealing Cap Male
供应商型号: H4PM
供应商: Master
标准整包数: 100
AMPHENOL 光伏(太阳能板)连接器 - 配件 H4PM

H4PM概述

    Helios H4 Panel Connector: A Comprehensive Guide

    产品简介


    Helios H4 Panel Connector 是一款专为太阳能发电系统设计的连接器,适用于薄膜和晶体硅技术。该连接器由Amphenol Industrial Operations(AIO)生产,旨在提供高效(低损耗)电力传输、高可靠性和成本效益的解决方案。适用于太阳能逆变器和汇流箱的应用场合。Helios H4 Panel Connector 可以帮助制造商、安装商和原始设备制造商(OEM)实现这些需求。

    技术参数


    - 认证:通过UL和TÜV双重认证
    - 电气特性:
    - 额定电流:36A (2.5mm², AWG14),45A (4.0mm², AWG12),52A (6.0mm², AWG10),60A (10.0mm², AWG8)
    - 额定电压:1000V (IEC/CEI),600V (UL)
    - 测试电压:1分钟内6kV,10kV冲击 (1.2/50μS) (IEC)
    - 典型接触电阻:0.25mΩ
    - 材料:接触材料为镀锡铜,绝缘材料为PC
    - 锁定机制:快速安全的卡扣式锁紧机制,符合NEC 2008标准要求
    - 电缆固定:压缩螺母,具有防松功能
    - 防护等级:IP68(浸入1米水下1小时)
    - 环境温度范围:-40°C至+90°C
    - 过电压类别:III类 (IEC 60664)
    - 阻燃等级:UL94-V0

    产品特点和优势


    1. 双认证:UL和TÜV双重认证确保了产品的国际通用性和可靠性。
    2. 互换性:完全兼容行业标准,易于与其他组件集成。
    3. 安全合规:满足所有新NEC 2008要求,减少额外锁具的需求。
    4. 高性能:最高电流等级,在行业内表现出色。
    5. 环保合规:RoHS认证,低接触电阻意味着低损耗。
    6. 耐用性:长期耐紫外线和臭氧,适合户外应用。
    7. 组装简便:可现场组装,方便快捷。

    应用案例和使用建议


    - 应用案例:Helios H4 Panel Connector 广泛应用于太阳能逆变器和汇流箱中,确保高效稳定的电力传输。
    - 使用建议:
    - 在高温环境下使用时,建议考虑适当的散热措施,避免接触电阻增加。
    - 定期检查电缆固定情况,确保连接稳固。
    - 使用专用工具进行安装和拆卸,以保证操作的安全性和效率。

    兼容性和支持


    - 兼容性:Helios H4 Panel Connector 可与多种电缆尺寸和类型的设备兼容,提供多种包装选项,便于选择和存储。
    - 支持服务:Amphenol Industrial Operations 提供全球技术支持和售后服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触部位是否清洁,重新安装并确保正确的压力和位置。
    - 问题2:电缆固定不稳
    - 解决方案:更换压缩螺母,确保正确安装并定期检查。
    - 问题3:插拔困难
    - 解决方案:使用专用解锁工具,并确保锁定机制正常工作。

    总结和推荐


    综上所述,Helios H4 Panel Connector凭借其高效的电力传输能力、高可靠性和广泛的应用场景,成为太阳能发电系统的理想选择。它的多个独特功能使其在市场上具有显著的竞争力。无论是制造商、安装商还是OEM,都能从中受益。强烈推荐使用此产品来提高太阳能系统的性能和可靠性。
    如果您有任何疑问或需要进一步的帮助,欢迎随时联系我们的客服团队。

H4PM参数

参数
零件状态 在售
包装方式 散装

H4PM厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

H4PM数据手册

厂牌 PDF简要描述 下载
AMPHENOL 光伏(太阳能板)连接器 - 配件 AMPHENOL H4PM H4PM数据手册

H4PM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2524 ¥ 2.3518
1000+ $ 0.2297 ¥ 2.1006
3000+ $ 0.22 ¥ 2.0106
5000+ $ 0.2119 ¥ 1.8997
8000+ $ 0.1761 ¥ 1.5861
25000+ $ 0.1626 ¥ 1.4644
50000+ $ 0.1601 ¥ 1.4427
100000+ $ 0.1601 ¥ 1.4427
库存: 5781
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 235.18
