920-505A-51S

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Snap-On 6GHz 50Ω 咬接 导线安装,支架安装,自由悬挂,通孔安装 8.38mm(长度)
供应商型号: 523-920-505A-51S
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) 920-505A-51S

920-505A-51S概述

    高品质电子元器件技术手册解析
    本文将深入探讨一款来自Amphenol RF的高性能射频连接器——920-505A-51S。这款连接器在射频通信、雷达系统及测试仪器等领域有着广泛应用。我们将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案等方面进行全面解析。

    产品简介

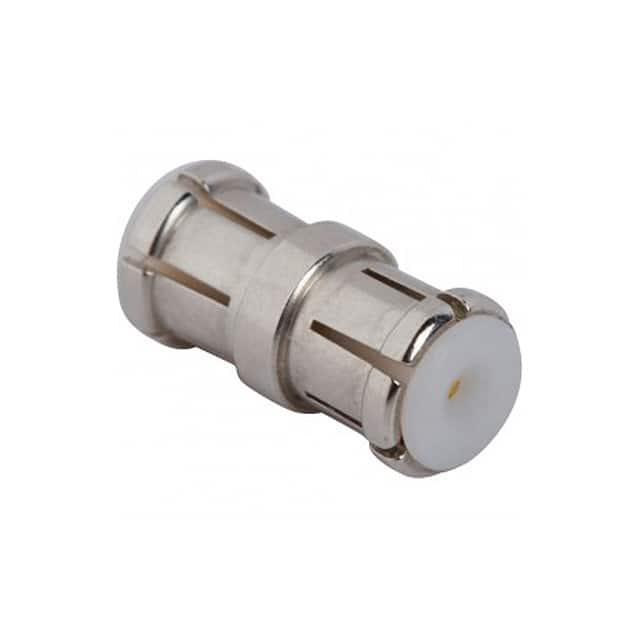

    920-505A-51S是一款半径为8.38mm的子弹型射频连接器,主要用于高频信号传输。其独特的设计使得它能够在苛刻的环境中保持稳定的工作性能,适用于各种工业应用场合。

    技术参数


    以下是920-505A-51S的主要技术参数:
    - 阻抗: 50Ω
    - 频率范围: 直流至6GHz
    - 回波损耗(VSWR):
    - 在直流至3GHz范围内:28dB(1.08)@标准位置,21dB(1.12)@针脚直径为0.7mm的位置
    - 在3GHz至6GHz范围内:22dB(1.17)@标准位置,19dB(1.25)@针脚直径为0.7mm的位置
    - 绝缘电阻: ≥5 GΩ
    - 功率处理能力: 最大40W @ 2.6GHz,温度85°C
    - 静止互调(IMD): 三阶最大值为-163 dBc(930MHz和955MHz @ 43dBm)

    产品特点和优势


    1. 高可靠性: 该连接器采用铍铜材料,镀银处理,确保长期稳定的工作性能。
    2. 宽频带: 支持直流到6GHz的宽频带信号传输,满足多种应用需求。
    3. 高回波损耗: 出色的回波损耗指标保证了信号传输的高保真度。
    4. 坚固耐用: 设计了至少200次的插拔寿命,适应恶劣的工作环境。
    5. 广泛的适用性: 广泛应用于射频通信、雷达系统及测试仪器等多个领域。

    应用案例和使用建议


    920-505A-51S连接器已经成功应用于多种射频通信和测试系统中。例如,在一个雷达系统的原型开发中,该连接器被用于实现天线与射频收发机之间的稳定连接,确保了系统的高效运行。
    使用建议:
    - 确保连接器与其它部件正确安装和对齐,避免不必要的应力损伤。
    - 使用合适的工具进行插拔操作,延长连接器的使用寿命。
    - 定期检查和清洁连接器,确保接触良好和长期稳定的性能。

    兼容性和支持


    920-505A-51S与市场上常见的射频设备具有良好的兼容性,适用于多种设备和平台。厂商提供全面的技术支持,包括安装指导、故障排查等服务,确保用户能够充分发挥产品的性能。

    常见问题与解决方案


    1. 问题: 插拔过程中出现损坏。
    - 解决方法: 使用正确的工具进行插拔,避免使用不适当的力道。

    2. 问题: 回波损耗超出预期。
    - 解决方法: 检查连接器与相关设备的连接是否稳固,确认所有连接件无损伤。
    3. 问题: 功率处理能力不足。
    - 解决方法: 检查连接器工作环境温度,确保不超过最大推荐值。

    总结和推荐


    综上所述,920-505A-51S是一款性能卓越的射频连接器,具有广泛的应用前景。其高可靠性、宽频带支持以及出色的机械和电气性能使其成为多个行业领域的首选。我们强烈推荐用户选择这一款产品,以满足各种复杂的射频通信需求。

920-505A-51S参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 6GHz
紧固类型 咬接
端口数 -
触头端接 -
类型 Snap-On
长*宽*高 8.38mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

920-505A-51S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

920-505A-51S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 920-505A-51S 920-505A-51S数据手册

920-505A-51S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.846 ¥ 116.9987
10+ $ 10.6056 ¥ 89.6173
25+ $ 8.8776 ¥ 75.0157
100+ $ 8.4996 ¥ 71.8216
250+ $ 7.35 ¥ 62.1075
500+ $ 7.1505 ¥ 60.4217
库存: 223
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 116.99
直接购买
加入购物车
