首页  >  产品百科  >  FM2-NBRP-PCB-1

FM2-NBRP-PCB-1

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: 9GHz 50Ω 通孔安装 12.6mm(长度)*18.93mm(高度)
供应商型号: ET-4155022
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) FM2-NBRP-PCB-1

FM2-NBRP-PCB-1概述

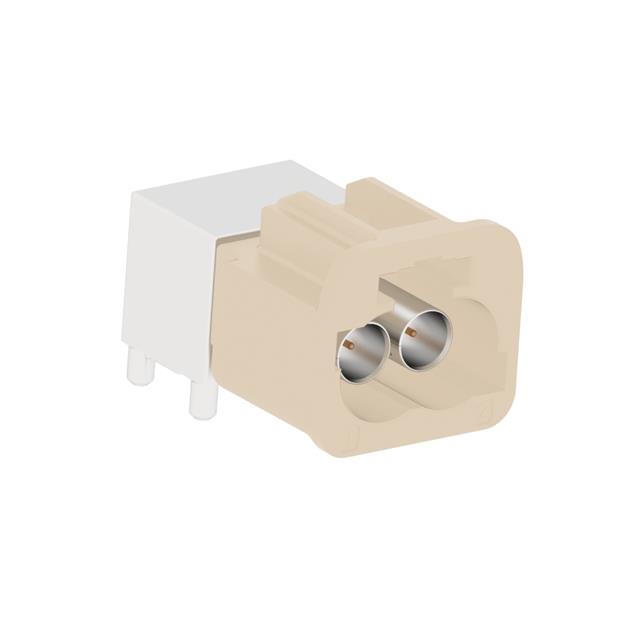

    Amphenol RF Mini FAKRA R/A PCB Mount Plug, Type A, 2 Port

    产品简介


    Amphenol RF推出的Mini FAKRA R/A PCB Mount Plug,型号为MFK2252XX-001-TL30G-50,是一种专为高性能射频连接而设计的产品。此插头采用R/A(Right Angle)设计,适用于PCB安装,尤其适合2端口的应用。它主要用于汽车通信系统、车载娱乐系统及各类移动设备中,确保高速数据传输的稳定性和可靠性。

    技术参数


    以下是该产品的主要技术规格:
    - 阻抗:50 欧姆,标称值
    - 频率范围:直流至9 GHz
    - 驻波比(最大):
    - 直流到3 GHz:1.12(-25 dB)
    - 3 GHz到6 GHz:1.22(-20 dB)
    - 6 GHz到9 GHz:1.67(-12 dB)
    - 耐电压:800 Vrms,最小值
    - 插拔次数:至少25次
    - 温度范围:-40°C至+105°C
    - 闩锁保持力:110牛顿,最小值

    产品特点和优势


    该Mini FAKRA插头具有多项显著优势:
    - 高性能射频连接:确保在高频率下仍能维持稳定的信号传输。
    - 耐用性强:能够承受多次插拔且保持性能稳定。
    - 广泛的工作温度范围:可在极端环境下正常运行,适用于各种恶劣环境。
    - 良好的兼容性:专为车载及移动设备设计,可满足多种应用场景的需求。

    应用案例和使用建议


    该插头在汽车通信系统中广泛应用,如车载导航系统、娱乐系统、安全监控系统等。为了确保最佳性能,在安装过程中需注意:
    - 确保正确的焊接工艺,以避免虚焊或短路。
    - 安装时注意防尘防水措施,以保护接头的长期可靠性。
    - 在高频应用场合,尽量减少线缆长度,以降低信号衰减。

    兼容性和支持


    该产品与AMphenol RF的其他Mini FAKRA系列组件兼容,可以轻松集成到现有系统中。Amphenol RF提供全面的技术支持和售后服务,包括产品咨询、定制服务及故障排查等。

    常见问题与解决方案


    1. 问题:插拔几次后信号质量下降。
    - 解决方案:检查焊接点是否有虚焊现象,重新焊接并确保焊接质量。
    2. 问题:产品在高温环境下出现信号不稳定。
    - 解决方案:确认产品的工作温度范围符合应用需求,并采取适当散热措施。
    3. 问题:连接器外观受损。
    - 解决方案:及时更换新的连接器,避免长期使用造成性能退化。

    总结和推荐


    综上所述,Amphenol RF的Mini FAKRA R/A PCB Mount Plug,型号MFK2252XX-001-TL30G-50,是一款高品质的射频连接器,具备出色的性能和广泛的适用性。它不仅能在极端条件下稳定工作,还能确保高速数据传输的质量。强烈推荐在汽车电子和移动设备等应用场景中使用该产品。

FM2-NBRP-PCB-1参数

参数
外壳颜色 -
最大频率 9GHz
紧固类型 -
端口数 -
触头端接 -
类型 -
阻抗 50Ω
长*宽*高 12.6mm(长度)*18.93mm(高度)
安装方式 通孔安装
应用等级 工业级
包装方式 卷带包装

FM2-NBRP-PCB-1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

FM2-NBRP-PCB-1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL FM2-NBRP-PCB-1 FM2-NBRP-PCB-1数据手册

FM2-NBRP-PCB-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.3061 ¥ 61.7365
10+ $ 5.3358 ¥ 45.0875
25+ $ 4.9194 ¥ 41.5688
50+ $ 4.6265 ¥ 39.0936
库存: 1559
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.73
