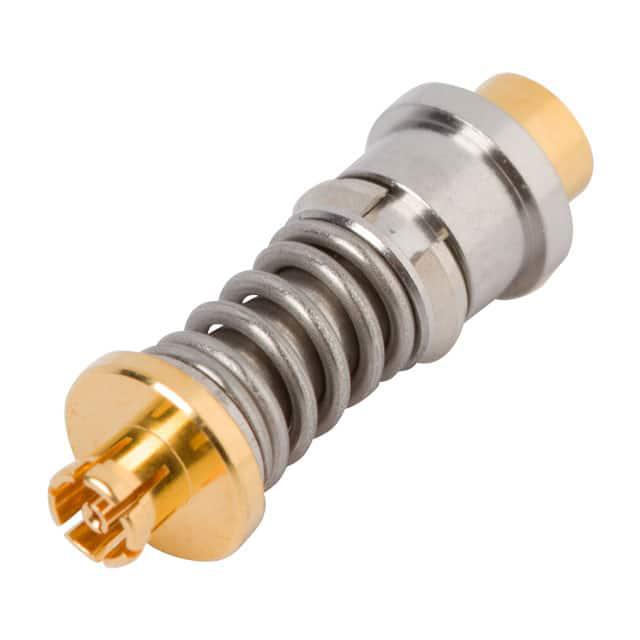

3221-40066

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: SMPM 65GHz 50Ω 导线安装,自由悬挂,通孔安装
供应商型号: AV-A-BEN322140066
供应商: Avnet
标准整包数: 1
AMPHENOL 同轴连接器(RF) 3221-40066

3221-40066概述


    产品简介


    NRN 41286 02/17 DAL 是一款高性能射频同轴连接器,主要用于高频信号传输。该产品采用50欧姆阻抗设计,具有广泛的频率范围(从直流到40.0 GHz),广泛应用于军事、航空、卫星通信等领域。其独特的结构设计和材料选择确保了卓越的电气性能和耐用性。

    技术参数


    - 阻抗: 50 欧姆
    - 频率范围: 直流到 40.0 GHz
    - 电压驻波比 (VSWR): 最大值为 1.40:1,覆盖整个频率范围
    - 插入损耗: 最大值为 0.65 dB,覆盖整个频率范围
    - 工作温度: -65°C 到 +165°C
    - 材料:
    - 接触体:铍铜,符合 ASTM B196 标准,合金号 UNS C17300
    - 绝缘体:聚四氟乙烯(PTFE),符合 ASTM D1710 标准
    - 弹簧和套筒:不锈钢,符合 AMS-5678 标准,合金号 UNS S17700
    - 表面处理:
    - 接触体:镀金,符合 ASTM B488 标准,厚度不小于 0.00005 英寸
    - 弹簧:钝化,符合 ASTM A967 标准

    产品特点和优势


    NRN 41286 02/17 DAL 具有以下独特功能和优势:
    - 宽广的工作频率范围: 直至 40.0 GHz,适用于现代通信系统。
    - 高可靠性和稳定性: 通过严格的环境测试和材料选择,确保长期稳定性能。
    - 低插入损耗和高VSWR: 确保信号传输的高效和可靠性。
    - 广泛的温度适应性: 能够在极端温度环境下正常工作,适用于苛刻的工业环境。

    应用案例和使用建议


    - 军事和航空航天领域: 广泛应用于雷达系统、卫星通信、导航设备等。
    - 工业通信: 适用于需要高可靠性的无线通信设备。
    - 医疗设备: 可用于医疗成像设备和监控系统。
    使用建议:
    - 在安装时注意保持接触体的清洁,避免油污和灰尘。
    - 定期检查和更换连接器以保证最佳性能。
    - 在高温环境中使用时,应考虑环境温度对性能的影响。

    兼容性和支持


    - 兼容性: 与VITA 67.3背板模块兼容,且提供专用工具(P/N 500-32-007 和 P/N 500-32-015)进行安全拆卸。
    - 制造商支持: 提供详细的安装指南和技术支持,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题1: 插入损耗过高
    - 解决方案: 检查接触体是否有磨损或腐蚀现象,必要时更换。
    - 问题2: 信号传输不稳定
    - 解决方案: 确认安装是否符合规范,重新进行安装。
    - 问题3: 温度范围超出
    - 解决方案: 使用专用材料或加装散热装置,确保在规定范围内使用。

    总结和推荐


    NRN 41286 02/17 DAL 是一款专为高频信号传输设计的高性能射频同轴连接器。其卓越的电气性能、广泛的温度适应性和良好的兼容性使其成为多个领域的理想选择。对于需要高可靠性和稳定性的应用,强烈推荐使用此产品。

3221-40066参数

参数
触头端接 -
类型 SMPM
阻抗 50Ω
外壳颜色 -
最大频率 65GHz
紧固类型 -
端口数 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

3221-40066厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

3221-40066数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 3221-40066 3221-40066数据手册

3221-40066封装设计

查看详情并下载
Symbol
Footprint
3D Model
