332120

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Male Pin,Plug,Threaded 1 3GHz 50Ω 银色 螺纹 按下接通 夹子安装,导线安装,自由悬挂,螺纹安装,通孔安装
供应商型号: 2470818
供应商: element14
标准整包数: 1

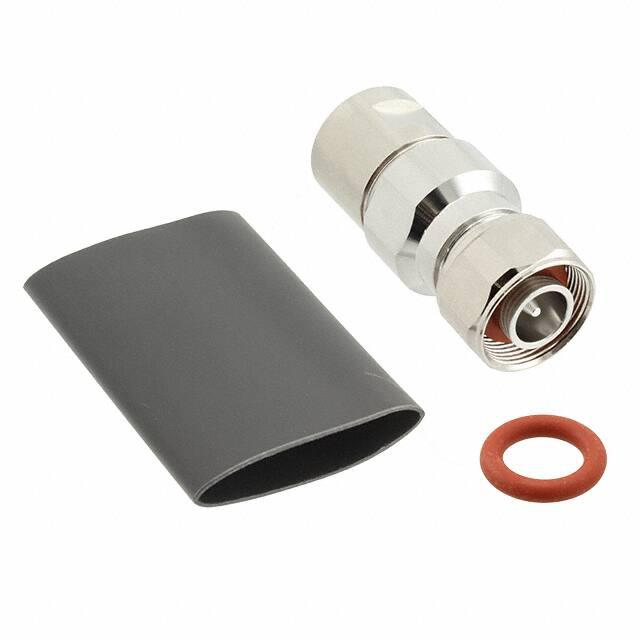

AMPHENOL 同轴连接器(RF) 332120

332120概述


    产品简介


    本文介绍的是由Amphenol Corp.生产的电子元器件——连接器。这类产品主要用于高频信号传输,广泛应用于通信系统、雷达设备、军事设备以及各种工业控制领域。该连接器具有良好的机械性能和电气性能,能够在严苛的环境下保持稳定的信号传输质量。

    技术参数


    以下是该连接器的技术规格和性能参数:
    - 额定阻抗:50 Ω
    - 频率范围:直流至3.0 GHz
    - 电压驻波比(VSWR):最大1.100
    - 互调失真(PIM):最大-160 dBc(在2x43 dBm功率下)
    - 插入损耗:最大0.010 dB
    - 绝缘电阻:最小5000 MΩ
    - 耐压值:交流3000 VRMS
    - 导体电阻:外导体最大0.5 mΩ,内导体最大1.0 mΩ
    - 螺母扭矩:10-12 N·m
    - 螺母旋钮拉力:500 N
    - 拉力:500 N
    - 扭转力矩:5 N·m
    - 工作温度范围:-40°C 至 +85°C
    - 防水等级:IP68
    - 环保合规:RoHS 合规

    产品特点和优势


    该连接器的主要优势在于其卓越的电气性能和机械稳定性。它能在宽泛的工作频率范围内提供稳定可靠的信号传输,同时具备优异的耐久性和环境适应能力。具体而言:
    - 高阻抗匹配:能够确保在不同频段下的信号传输质量。
    - 低互调失真:减少干扰,提高信号纯净度。
    - 宽温域操作:适用于极端环境条件。
    - 高防护等级:IP68 等级使其能抵御灰尘和水侵入,适合户外及恶劣环境使用。
    - 环保材料:符合RoHS标准,有助于减少环境污染。

    应用案例和使用建议


    应用案例
    该连接器常用于通信基站、雷达系统以及舰船和飞机等移动平台的通信设备中。例如,在基站设备中,由于需要频繁插拔和严苛的工作环境,这款连接器的高可靠性尤为关键。
    使用建议
    1. 安装时注意拧紧力度:确保螺母的扭矩在规定范围内,避免过松或过紧导致接触不良。
    2. 防尘防水措施:使用时应尽量减少暴露于粉尘和水分环境中,特别是长期室外使用。
    3. 选择合适尺寸的电缆:根据实际需求选择适合的电缆型号,确保导体与连接器良好匹配。

    兼容性和支持


    该连接器与市场上常见的同类型连接器具有良好的兼容性,适用于多种电缆的连接。此外,Amphenol Corp.还提供详尽的技术文档和支持服务,确保用户可以快速有效地解决任何技术问题。

    常见问题与解决方案


    1. 问题:连接器无法正常锁紧
    - 解决方案:检查螺母是否已正确安装并调整扭矩至标准范围。
    2. 问题:信号传输不稳定
    - 解决方案:检查电缆和连接器之间的接触是否良好,确保无氧化或损坏。
    3. 问题:插拔操作不便
    - 解决方案:使用合适的工具辅助插拔操作,如专用扳手等。

    总结和推荐


    总体来说,这款连接器凭借其优异的电气性能、坚固耐用的设计以及广泛的适用范围,在同类产品中具有很强的竞争优势。我们强烈推荐此款连接器给对信号传输质量和环境适应性有较高要求的应用场景。无论是通信基站还是军事设备,该连接器都能满足高标准的需求。

332120参数

参数
阻抗 50Ω
外壳颜色 银色
最大频率 3GHz
紧固类型 螺纹
端口数 1
触头端接 按下接通
类型 Male Pin,Plug,Threaded
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,通孔安装
零件状态 在售
包装方式 袋装

332120厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

332120数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 332120 332120数据手册

332120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 295.4022
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 295.4
直接购买
