RJFTV71ZN

厂牌: AMPHENOL

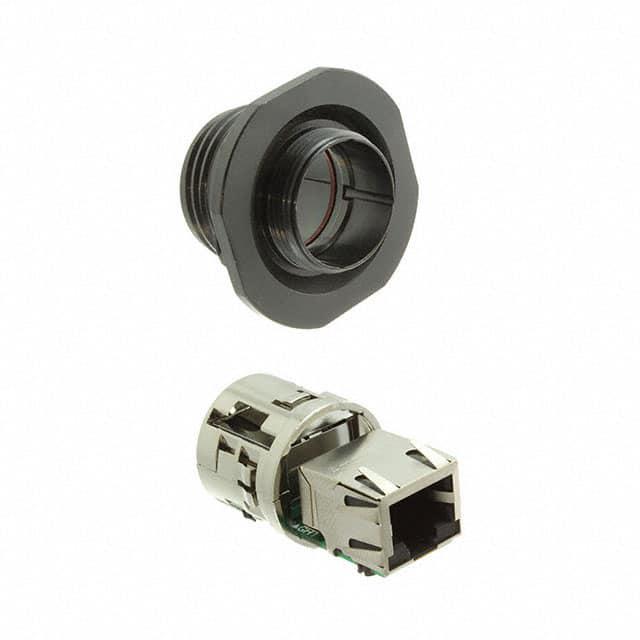

产品描述: 安费诺 以太网连接器, 母座RJ45 连接器, 锁紧螺母型, 8路单口, Cat5e
供应商型号: 2546497
供应商: 海外现货
标准整包数: 1
AMPHENOL 模块化连接器 - 适配器 RJFTV71ZN

RJFTV71ZN概述

    RJF TV系列电子元器件技术手册

    产品简介


    RJF TV 系列是由Amphenol公司生产的一系列高可靠性电子连接器,主要用于恶劣环境下的数据传输应用。该系列产品包含多种类型的插头(Plug)和插座(Receptacle),如塑料夹头和金属夹头版本。这些连接器的主要功能是在工业自动化、铁路运输、雷达系统及军事通信等领域中实现可靠的以太网数据传输。

    技术参数


    以下是RJF TV 系列电子元器件的技术规格:
    | 技术规格 | 参数 |

    | 防水防尘等级 (IP) | IP68 |
    | 数据传输标准 | 10 BaseT, 100 BaseTX, 1000 BaseT |
    | 连接类型 | RJ45, 右角RJ45, 插座电缆 |
    | 外壳材料 | 铝合金壳、橄榄绿色镉涂层、黄铜海事壳 |
    | 连接器尺寸 | 配合电缆直径:5.5 mm 至 13 mm |
    | 使用温度范围 | -40°C 至 +85°C |
    | 连接周期 | 最少500次循环 |
    | 预防震动 | 10 – 500 Hz, 10 g, 三轴 |
    | 盐雾测试时间 | 48小时 (铝镍) / 500小时 (铝橄榄绿) / 1000小时 (黄铜) |
    | 防火等级 | UL94 V0 和 NF F 16 101 & 16 102 |

    产品特点和优势


    RJF TV系列具有以下显著特点和优势:
    - 密封性:所有型号都具备IP68防护等级,可以防止水分和灰尘进入,确保在极端环境中可靠运行。
    - 抗冲击和振动:能够承受高达10 g的加速度冲击和高强度的振动测试。
    - 高稳定性:采用机械编码/极化设计,有效避免错误连接,并提升EMI保护水平。
    - 易于安装:无需特殊工具即可在现场进行操作,方便快捷。
    - 耐用性:经过严格测试的材料选择确保长时间稳定运行,提供最少500次的连接周期。

    应用案例和使用建议


    RJF TV系列被广泛应用于各种恶劣环境下,如数据采集与传输、铁路运输、雷达系统、掩体通信、战场通信和海军系统等。针对不同的应用需求,可选择不同的外壳材料、插头和插座类型。
    例如,在需要极高可靠性的铁路环境中,可以选择铝合金壳镍涂层或橄榄绿色镉涂层版本;而在海上应用中,建议选用黄铜海事壳版本。
    为了更好地发挥其性能,建议在安装时考虑其电缆直径的要求,并根据具体应用环境选择合适的连接器类型。

    兼容性和支持


    RJF TV 系列产品与其他标准的RJ45连接器兼容,可通过不同类型的端接方式(如焊接或压接)灵活地应用于各类电缆。
    Amphenol公司为RJF TV系列提供了详尽的技术文档和支持服务,包括用户手册、应用指南和技术支持团队。此外,他们还提供定期的更新和改进,确保产品持续符合最新的行业标准。

    常见问题与解决方案


    以下是几个常见的问题及其解决办法:
    1. 连接不稳定
    - 检查插头和插座是否完全正确对齐,确认没有异物阻碍。

    2. 信号质量差
    - 确保连接线符合Cat 5e标准,必要时更换新的线缆。

    3. 防水失效
    - 确认防水圈正确安装并完好无损,如有损坏请更换新的防水圈。

    总结和推荐


    综上所述,RJF TV 系列电子元器件以其卓越的性能、可靠的密封性和广泛的适用范围,成为各种恶劣环境下的理想选择。其优越的设计使其在工业自动化、轨道交通和军事通信等领域拥有广阔的市场前景。强烈推荐对于追求高性能和高可靠性的应用场合使用此系列连接器。

RJFTV71ZN参数

参数
安装方式 面板安装
零件状态 在售
包装方式 袋装

RJFTV71ZN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RJFTV71ZN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 适配器 AMPHENOL RJFTV71ZN RJFTV71ZN数据手册

RJFTV71ZN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 660.7734
10+ ¥ 633.836
25+ ¥ 621.1639
50+ ¥ 608.7362
100+ ¥ 596.5634
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 660.77
