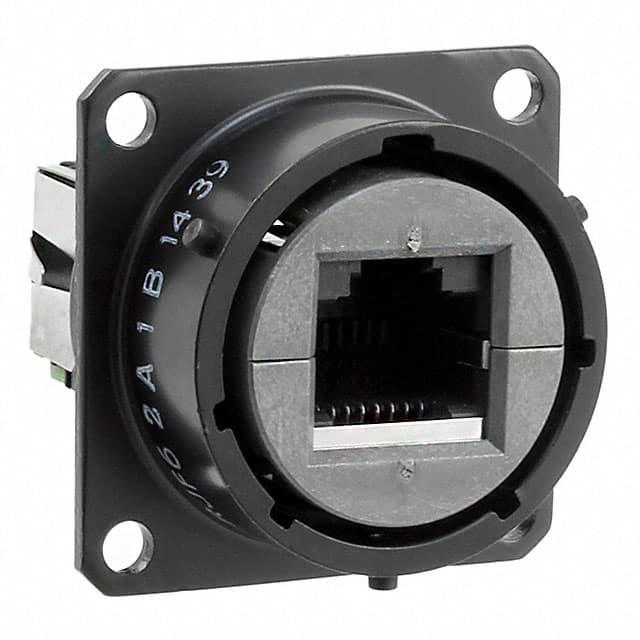

RJF62A1B

厂牌: AMPHENOL
产品描述: Conn RJ-45 F 8 POS ST Flange Mount 8 Terminal 1 Port Cat 6
供应商型号: APC1722-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 模块化连接器 - 适配器 RJF62A1B

RJF62A1B概述

    Amphenol RJF 系列以太网连接器技术手册

    1. 产品简介


    Amphenol RJF系列以太网连接器是一种专门设计用于在恶劣环境下工作的高性能连接器。它主要适用于10 BaseT、100 BaseTX和1000 BaseT网络,遵循CAT 5e标准(TIA/EIA 568B)和ISO/IEC 11801 Class D标准。这些连接器广泛应用于机器人、工业过程控制、数控机床、特种机械设备、石油天然气、运动控制、数据采集传输以及远程维护等领域。

    2. 技术参数


    - 通信标准:10 BaseT, 100 BaseTX, 1000 BaseT
    - 电缆标准:CAT 5e, TIA/EIA 568B 和 ISO/IEC 11801 Class D
    - 环境防护等级:IP68
    - 盐雾测试:48小时(镍涂层),>96小时(黑色涂层),>500小时(橄榄绿镉涂层)
    - 阻燃/低烟:UL94 V0 和 NF F 16 101 & 16 102
    - 振动测试:10 - 500 Hz, 10 g, 3轴,无中断>10纳秒
    - 冲击测试:IK06,250克重物从40厘米高度掉落
    - 湿度测试:21天,43°C,98%湿度
    - 热循环测试:5个周期,-40°C至+100°C
    - 温度范围:-40°C至+85°C

    3. 产品特点和优势


    RJF系列连接器拥有以下几个显著特点:
    - RJStop®专利系统:允许在金属插头中使用标准RJ45线缆,同时提供防尘防水保护。
    - 高可靠性:可承受500次以上的插拔循环。
    - 抗冲击和振动:专为严苛环境设计,具备出色的机械稳定性。
    - 无需工具安装:可在现场快速方便地安装,减少维护成本。

    4. 应用案例和使用建议


    RJF系列连接器在许多工业场景中得到了广泛应用,例如机器人控制系统和自动化生产线。在这些环境中,连接器需要具备良好的抗干扰能力和高可靠性。使用时应注意保持插针清洁,避免灰尘和湿气进入连接器内部。在特定的高温或低温环境中,建议选择相应测试条件下的版本以确保最佳性能。

    5. 兼容性和支持


    RJF系列连接器具有良好的兼容性,能够与不同类型的电缆(直径5.5mm至13mm)配合使用。Amphenol公司为用户提供全面的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题:连接器无法正常工作。
    - 解决方案:检查是否有异物堵塞插孔或插针是否弯曲。清理插孔并重新尝试插拔。

    - 问题:插拔次数超过500次后接触不良。
    - 解决方案:更换新的连接器,确保长期使用性能稳定。

    7. 总结和推荐


    综上所述,Amphenol RJF系列以太网连接器凭借其出色的抗恶劣环境能力、高可靠性和易于安装的特点,在工业自动化领域具有较高的市场竞争力。对于需要在恶劣环境中保持网络稳定性的应用场景,强烈推荐使用RJF系列连接器。

RJF62A1B参数

参数
长*宽*高 33.3mm(长度)*33.3mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

RJF62A1B厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RJF62A1B数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 适配器 AMPHENOL RJF62A1B RJF62A1B数据手册

RJF62A1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
