09453451560

厂牌: HARTING
产品描述: 浩亭 RJ45接口 PushPull V4系列, 母座RJ45 连接器, 电缆安装型, 8路, Cat6
供应商型号: 8235453
供应商: 海外现货
标准整包数: 1

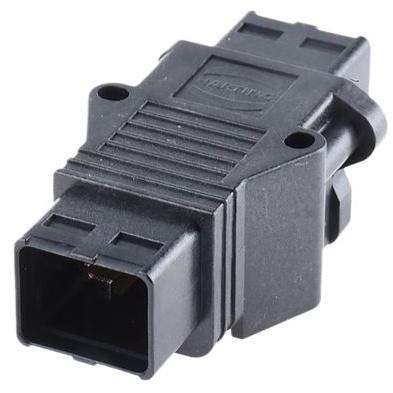

HARTING 模块化连接器 - 适配器 09453451560

09453451560概述


    产品简介

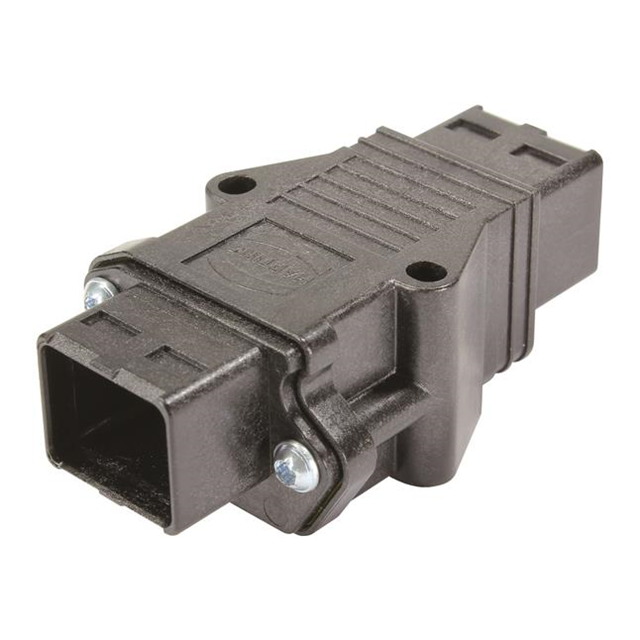

    HARTING PushPull RJ45 – Bulkhead 连接器
    HARTING PushPull RJ45连接器是专为实现高效、可靠的以太网传输而设计的高性能连接解决方案。这种连接器属于推拉式接口类型,具有IP65/IP67防护等级,广泛应用于工业自动化、网络通信等领域,特别适用于空间受限但要求高可靠性的场合。

    技术参数


    | 参数 | 值 |

    | 部件编号 | HARTING PushPull acc. to IEC 61076-3-106 varian RJ45 – bulkhead |
    | 接触点数量 | 8 |
    | 传输类别 | Cat. 6, 性能等级EA, 适合1/10 Gigabit Ethernet |
    | 传输速率 | 10/100 Mbit/s |
    | 1/10 Gbit/s |
    | 屏蔽性 | 全屏蔽,360°屏蔽接触 |
    | 插拔次数 | 最小75次 |
    | 防护等级 | IP65/IP67 |
    | 工作温度范围 | -40 °C … +70 °C |
    | 外壳材料 | 塑料,黑色 |
    | 阻燃等级 | UL 94 V |
    | UL认证(E102079) | √ |

    产品特点和优势


    1. 紧凑设计:采用小型化推拉式接口设计,占用空间少,非常适合空间受限的应用场合。
    2. 便捷安装:通过双M3螺丝固定,便于快速连接推拉式RJ45系统电缆。
    3. 高可靠性:具有高插拔次数,能够承受至少75次插拔操作。
    4. 优异的防护性能:达到IP65/IP67防护等级,能够在恶劣环境中提供可靠的保护。
    5. 高速传输:符合Cat. 6标准,支持1/10 Gbit/s的数据传输速率,确保高效的数据通信。

    应用案例和使用建议


    应用案例
    在工业自动化生产线中,HARTING PushPull RJ45连接器可用于连接现场设备和中央控制系统。由于其高防护等级和高可靠性的特点,可以确保即使在灰尘和湿气严重的环境中也能稳定运行。
    使用建议
    1. 安装注意事项:在安装过程中,请务必使用配套工具紧固螺丝,避免损坏螺纹。
    2. 清洁保养:定期清理连接器接口,防止灰尘和杂质积累影响性能。
    3. 线缆选择:推荐使用质量良好的Cat. 6线缆以充分发挥连接器的传输能力。

    兼容性和支持


    HARTING PushPull RJ45连接器与大多数常见的网络设备和电缆兼容,可广泛应用于各种工业和商业环境。此外,制造商提供了详尽的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查电缆接口是否正确插入并锁紧 |
    | 数据传输速度低 | 确保使用Cat. 6电缆,检查布线是否规范 |
    | 连接器损坏 | 更换新的连接器 |

    总结和推荐


    综上所述,HARTING PushPull RJ45连接器凭借其紧凑设计、高防护等级和卓越的传输性能,在工业自动化和网络通信领域表现出色。尤其适合需要高可靠性和紧凑设计的应用场合。鉴于其出色的功能和性能,强烈推荐在相关项目中采用该产品。

09453451560参数

参数
长*宽*高 22.5mm(长度)*34.3mm(宽度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

09453451560厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09453451560数据手册

厂牌 PDF简要描述 下载
HARTING 模块化连接器 - 适配器 HARTING 09453451560 09453451560数据手册

09453451560封装设计

查看详情并下载
Symbol
Footprint
3D Model
