1-2120875-1

厂牌: TE CONNECTIVITY
产品描述: Conn RJ-45 Coupler PL/RCP 8 POS IDT ST Panel Mount 1/1 Port Automotive Cat 6a Blister
供应商型号: N-1-2120875-1
供应商: 云汉优选
标准整包数: 1

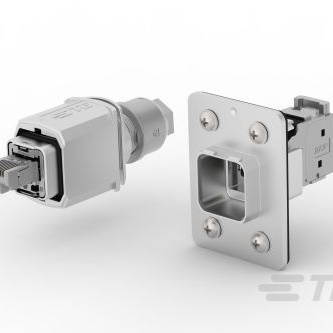

TE CONNECTIVITY 模块化连接器 - 适配器 1-2120875-1

1-2120875-1概述


    产品简介

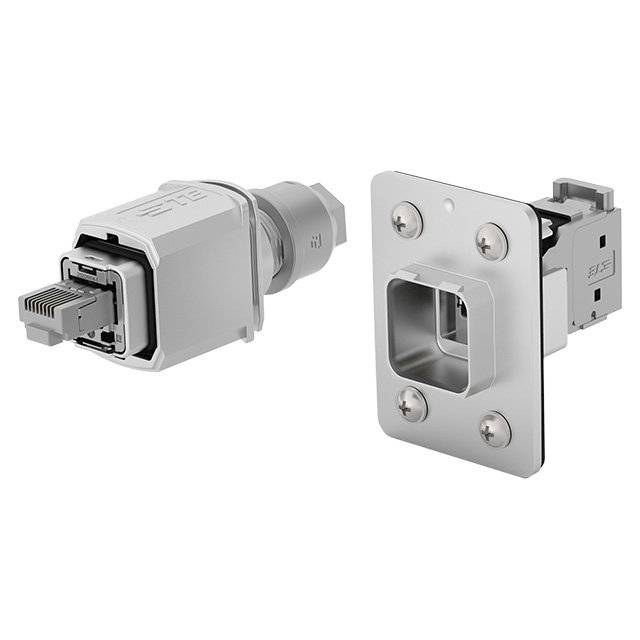

    Variant 14 Push-Pull Assembly 是一种专为自动化与控制应用设计的电子元器件,采用RJ45插头和插座配置。该产品通过IEC 61076-3-117标准认证,适用于多种核心用途,如光纤连接、工业以太网等。该产品集成了高密度、可靠的机械和电气连接,能够承受恶劣的工作环境。

    技术参数


    - 工作温度范围:-40°C 至 +70°C
    - 存储温度范围:-40°C 至 +70°C
    - 防护等级:IP65/IP67
    - 信号完整性:符合光纤规范
    - 电气特性:符合工业以太网RJ45连接器规范
    - 物理尺寸:
    - 插座:58mm x 29mm x 23mm
    - 母座:52mm x 38mm x 28mm
    - 电气测试:
    - 接触电阻(信号接触):最大20mΩ
    - 绝缘电阻:大于500MΩ
    - 介电强度:1000V直流
    - 机械特性:
    - 插拔力:插入力最大45N,分离力最大30N
    - 耦合装置有效性:最大负载速率44.5 N/s,50N保持60秒无电气断开
    - 环境特性:
    - 快速温度变化:-40°C至+70°C,循环测试25次
    - 防护等级:IP6x, IPx5, IPx7, IPx8, IPx9K (可选)


    产品特点和优势


    Variant 14 Push-Pull Assembly 具备多种独特功能和优势。首先,它具备出色的环境适应能力,能够在极端温度和湿度条件下正常工作。其次,其卓越的防护等级使其适用于恶劣环境,确保长期稳定运行。此外,该产品还具有高强度的机械特性和可靠的电气连接性能,可以满足各种自动化和控制应用的需求。这些特点使其在市场上具有很强的竞争力,能够满足不同客户的多样化需求。

    应用案例和使用建议


    该产品广泛应用于工业自动化、网络通信和控制系统等领域。例如,在自动化生产线上,它可以用于传感器和执行器之间的连接,保证数据传输的可靠性和稳定性。对于通信系统,它可以作为关键部件,确保网络设备之间高速、低延迟的数据传输。
    使用建议:在使用该产品时,应注意以下几点:
    - 确保安装过程中固定装置正确且牢固,以避免因振动引起的松动。
    - 在进行快速温度变化测试前,确保所有接口均处于稳定状态,避免热应力导致损坏。
    - 使用适当的扭矩拧紧电缆连接处,确保电缆稳定且不易脱落。

    兼容性和支持


    该产品与其他标准RJ45接口的设备和系统完全兼容。厂商提供了详尽的技术支持文档和在线服务,包括安装指南、维护手册和技术咨询服务。客户还可以通过官方技术支持渠道获取故障排查和维修帮助。

    常见问题与解决方案


    问题1:接触电阻偏高,影响信号传输质量。
    解决方案:检查插头和插座的连接是否稳固,必要时重新插拔并确保清洁。如果问题依旧存在,考虑更换新的连接器。
    问题2:机械操作过程中出现异常声音。
    解决方案:确认连接器内部无异物或杂质,如有必要,打开连接器检查并清理内部。

    总结和推荐


    综上所述,Variant 14 Push-Pull Assembly是一款高性能、高可靠性的电子元器件,适用于多种复杂环境下的自动化和控制系统。其卓越的电气性能和机械特性使其在众多应用场景中表现出色。因此,强烈推荐在工业自动化、通信系统等领域选用该产品,以提高系统的可靠性和稳定性。

1-2120875-1参数

参数
安装方式 法兰安装,面板安装
零件状态 停产
包装方式 盒装,托盘

1-2120875-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2120875-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 适配器 TE CONNECTIVITY 1-2120875-1 1-2120875-1数据手册

1-2120875-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
