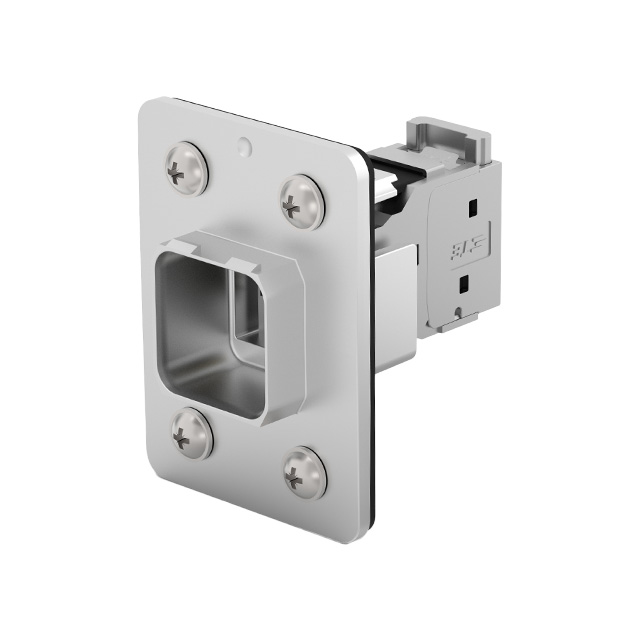

1-2120871-1

厂牌: TE CONNECTIVITY
产品描述: Conn RJ-45 RCP 8 POS IDT ST Panel Mount 8 Terminal 1 Port Cat 6a Blister
供应商型号: N-1-2120871-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 适配器 1-2120871-1

1-2120871-1概述


    产品简介


    Variant 14 Push-Pull 装配件
    Variant 14 Push-Pull 装配件是一种为自动化和控制领域设计的产品,主要用于多种常见的核心应用。这款产品主要包括RJ45插头和插座组件,并且采用了光纤技术。产品采用坚固的设计和构造,以满足各种环境下的操作需求。其核心组件如RJ45插头和插座,支持工业以太网连接,并且通过了多项环境和性能测试。

    技术参数


    - 工作温度范围: -40°C 到 +70°C
    - 储存温度范围: -40°C 到 +70°C
    - 防护等级: IP65/IP67
    - 尺寸:
    - RJ45 插头:58mm x 29mm x 23mm
    - RJ45 插座:52mm x 38mm x 28mm
    - 信号完整性: 符合光纤标准
    - 电气特性: 符合工业以太网RJ45连接器规范
    - 绝缘电阻: > 500MΩ
    - 接触电阻:
    - 信号触点: ≤ 20mΩ
    - 屏蔽触点: ≤ 100mΩ
    - 耐压强度: 1000V DC
    - 分离/插入力: 最大45N
    - 耦合装置有效性: 在最大44.5N/s速率下负载50N持续60s,无电气断开现象
    - 机械操作测试: 750个循环,速度不超过10mm/s,休息时间5秒
    - 振动测试: 频率范围10-500Hz,加速度50m/s²
    - 冲击测试: 加速度500m/s²,半正弦波形,持续11ms
    - 电缆保持力: 最小89N,适用于直径6.0mm-8.0mm的电缆
    - 保护等级:
    - IP65: 真空尘埃防护
    - IP67: 喷水防护(喷嘴直径6.3mm)
    - IP68: 潜水防护(1米深,持续30分钟)
    - IP69K: 超高压蒸汽清洗防护(80°C,80bar)

    产品特点和优势


    Variant 14 Push-Pull 装配件具备以下几个显著的特点和优势:
    - 高防护等级: 产品符合IP65/IP67标准,能够承受恶劣的工作环境,例如尘土和喷水。
    - 卓越的电气性能: 低接触电阻、高绝缘电阻和高耐压强度,确保电气信号传输的稳定性和可靠性。
    - 抗机械应力: 通过振动、冲击和机械操作测试,表明产品在长期使用中具有良好的稳定性和耐用性。
    - 适应性强: 设计符合工业以太网标准,可应用于多种自动化和控制设备。

    应用案例和使用建议


    - 自动化控制设备: 用于工厂自动化系统中的传感器和执行器之间,提供可靠的通信连接。
    - 网络基础设施: 作为数据中心网络的连接点,确保数据传输的稳定性和安全性。
    - 安防系统: 作为监控摄像头和中心控制器之间的通信链路,确保视频信号的实时传输。
    使用建议:
    - 环境防护: 在户外或灰尘较多的环境中使用时,建议增加适当的保护措施,例如使用防尘罩或防水袋。
    - 正确安装: 在安装过程中,应遵循制造商提供的安装指南,确保接头安装稳固,避免因不当安装导致的性能下降。
    - 定期检查: 定期对连接器进行检查,及时更换损坏或老化的部件,确保系统的可靠运行。

    兼容性和支持


    Variant 14 Push-Pull 装配件适用于多种工业以太网连接应用,可与符合IEC 61076-3-117标准的其他设备和组件兼容。制造商Tyco Electronics Corporation提供全面的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题: 连接不稳定或信号中断
    - 解决方案: 检查连接器是否安装牢固,确认电缆与连接器之间的接触良好,必要时更换损坏的部件。

    - 问题: 接触电阻过高
    - 解决方案: 清洁连接器表面,确保无污垢和氧化物。检查电缆和连接器的配合是否合适,必要时更换连接器。

    - 问题: 耐压强度不足
    - 解决方案: 确保连接器在规定的电压范围内使用,避免过载或不当操作。如出现故障,请联系技术支持。

    总结和推荐


    总体而言,Variant 14 Push-Pull 装配件是一款高性能、高可靠性的工业以太网连接器,广泛适用于各种自动化和控制设备。其卓越的电气性能、抗机械应力能力和广泛的防护等级使其成为行业中的佼佼者。如果您正在寻找一款能够在恶劣环境中可靠工作的工业以太网连接器,我们强烈推荐使用Variant 14 Push-Pull 装配件。

1-2120871-1参数

参数
长*宽*高 38mm*46.05mm*52mm
安装方式 面板安装
零件状态 停产
包装方式 盒装,散装

1-2120871-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2120871-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 适配器 TE CONNECTIVITY 1-2120871-1 1-2120871-1数据手册

1-2120871-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 17.1932 ¥ 146.1422
16+ $ 16.3976 ¥ 139.3796
31+ $ 15.9324 ¥ 135.4254
48+ $ 15.3204 ¥ 130.2234
库存: 48
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 1022.99
