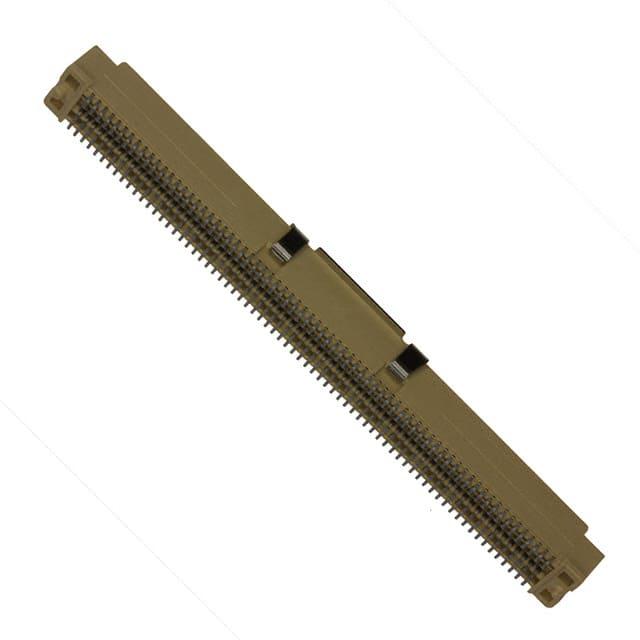

61083-142402LF

厂牌: AMPHENOL
产品描述: Center Strip Contacts,Plug 800μm 2 140pin 6mm,10mm,14mm 5.7mm 203nm 金 贴片安装 61.8mm(长度)*6mm(高度)
供应商型号: 61083-142402LF
供应商: 云汉优选
标准整包数: 500
AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) 61083-142402LF

61083-142402LF概述


    产品简介


    Amphenol的BergStak® 0.8mm是一种专为高速和高密度应用设计的平行板到板连接器系统。该系列连接器具有多达9种尺寸和16个PCB堆叠高度,最大可容纳200个位置。BergStak® 0.8mm适用于多种应用场景,包括工业和仪表、办公设备、点-of-sale终端、便携式工业终端、测试与测量系统等。

    技术参数


    - 材料:
    - 外壳: 玻璃填充LCP,UL94V-0等级
    - 接触基材: 铜合金,高弹性插针
    - 镀层: 插座:金或金闪镀层(GXT®)镍底层;插头:黄铜,纯锡镍底层
    - 电气性能:
    - 绝缘电阻: 初始值≥1000MΩ,测试后≥100MΩ
    - 电流容量: 每个触点0.8A
    - 接触电阻: 初始值≤30mΩ,测试后≤50mΩ
    - 电压等级: 100VAC
    - 信号完整性:
    - 阻抗范围: 50ps上升时间时,阻抗为81到108Ω
    - 回波损耗: 在5GHz内小于10dB
    - 插入损耗: 在5GHz内小于1.5dB
    - 近端串扰: 50ps上升时间内≤4.0%
    - 远端串扰: 50ps上升时间内≤2.4%
    - 机械性能:
    - 耐久性: 100次插拔循环
    - 插拔力: 最大插力≤0.9N,最小拔力≥0.1N
    - 环境性能:
    - 温度范围: -40°C至+125°C
    - 高温寿命: 105°C±5°C下持续1000小时
    - 湿度: 相对湿度90%-95%下持续96小时
    - 混合气体腐蚀等级: 2a级(30 GXT®)

    产品特点和优势


    BergStak® 0.8mm连接器具有多项显著优势:
    - 高密度: 双排触点间距0.8mm,有效节约PCB空间。
    - 高速性能: 支持高达12Gb/s的数据传输速率,兼容PCIe® Gen 2/3和SAS 3.0标准。
    - 可靠性: 预应力触点和精准锥形设计确保了可靠的电气接触。
    - 多样化配置: 提供从40到200个触点的多种尺寸选项,并有多种包装形式和镀层选择,满足不同需求。
    - 环保合规: RoHS符合要求,铅含量低,适用于多种工业应用。
    - 安全保护: 具有防反接功能,有效防止误操作。

    应用案例和使用建议


    - 路由器: BergStak® 0.8mm连接器在路由器中用于实现高密度电路板间的互连,有助于提高数据传输效率。
    - 服务器: 连接器在服务器中的使用可以提高内部板间通信速度,从而提升整体计算性能。
    - 测试与测量设备: 通过提供低损耗、高可靠性的连接,BergStak® 0.8mm帮助测试设备获得更精确的结果。
    使用建议:
    1. 散热管理: 由于连接器可能在高速传输过程中产生热量,建议设计时考虑良好的散热机制。
    2. 正确组装: 装配时应严格按照制造商指南进行,以避免因错误装配导致的电气性能下降。

    兼容性和支持


    - 兼容性: BergStak® 0.8mm连接器与其他标准的高速连接器系统兼容,如PCIe和SAS。
    - 支持: Amphenol公司提供了全面的技术支持,包括安装指南、测试报告以及售后维护服务。

    常见问题与解决方案


    - 问题: 插拔力过高
    - 解决方案: 检查插头和插座是否匹配正确,确认是否需要润滑或清洁。

    - 问题: 接触电阻过大
    - 解决方案: 检查接触面是否干净,必要时重新镀金。

    - 问题: 高温环境中性能下降
    - 解决方案: 选择适合更高温度范围的镀层,并确保良好的散热设计。

    总结和推荐


    BergStak® 0.8mm连接器凭借其出色的高密度、高速度和高可靠性,成为许多高性能应用的理想选择。其多样化的配置选项、优良的电气特性和广泛的适用性使其在市场上具备较强的竞争力。因此,强烈推荐BergStak® 0.8mm连接器在对性能有较高要求的应用中使用。

61083-142402LF参数

参数
类型 Center Strip Contacts,Plug
间距 800μm
排数 2
触头镀层
板上高度 5.7mm
针脚数 140pin
接合堆叠高度 6mm,10mm,14mm
触头镀层厚度 203nm
长*宽*高 61.8mm(长度)*6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

61083-142402LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
