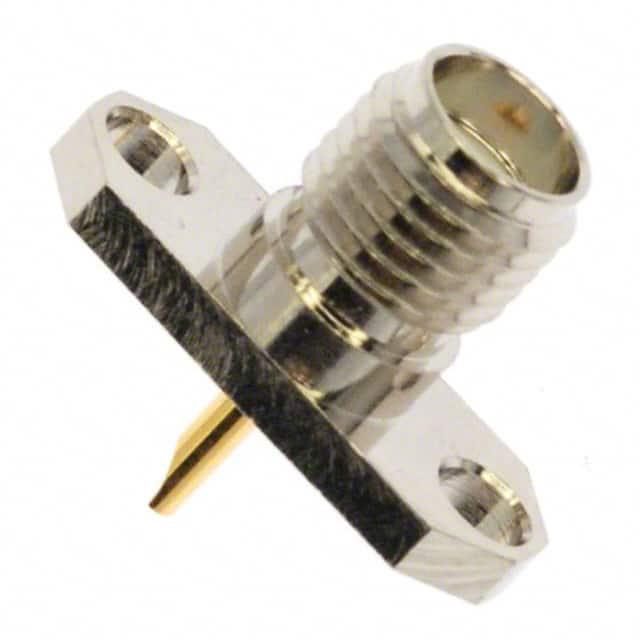

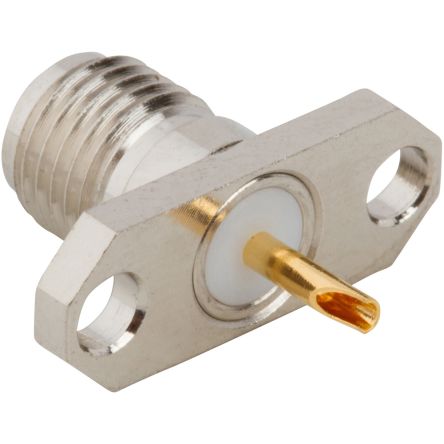

901-9893-RFX

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Female Socket,Receptacle,Threaded 1 18GHz 50Ω 银色 螺纹 焊杯 法兰安装,焊接安装,贴片安装,面板安装
供应商型号: 4457845
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 901-9893-RFX

901-9893-RFX概述

    SMA Connectors: 产品技术手册解析

    1. 产品简介


    SMA(SubMiniature version A)连接器是一种于1960年代开发的小型化接口,采用螺纹连接方式。50欧姆SMA连接器属于半精密、微型化的单元件,能够在直流到18GHz的频率范围内提供卓越的电气性能。它们体积小巧,机械强度高,在相控阵雷达、测试设备、仪表系统以及使用相位匹配技术的设备中有着广泛应用。

    2. 技术参数


    - 电气参数:
    - 阻抗:50 Ω
    - 频率范围:直流至18 GHz(半刚性电缆)
    - 直流至12.4 GHz(柔性电缆)
    - 射频泄漏:3 GHz时至少为100 dB-f(半刚性电缆)
    - 3 GHz时至少为60 dB-f(柔性电缆)
    - 电压等级:500 Vrms(半刚性,取决于电缆)
    - 335 Vrms(柔性,取决于电缆)
    - 接触电阻:中心接触 ≤ 2 mΩ
    - 外部接触 ≤ 2 mΩ
    - 绞线到本体 ≤ 0.5 mΩ
    - 绝缘电阻:至少5,000 MΩ
    - 插入损耗:最大值 = 0.03 √f (GHz)
    - 介电强度:1,500 Vrms(半刚性电缆,海平面处)
    - 1,000 Vrms(柔性电缆,海平面处)
    - 机械参数:
    - 螺纹耦合:0.250-36
    - 耦合扭矩:最大值15 in-lbs(22 / 170 N-cm),推荐值7 / 10 in-lbs(80 / 110 N-cm)
    - 耦合螺母保持力:最小值100 in-lbs(300 N-cm)
    - 缆线固定(绞线/外皮):压接和焊接
    - 中心导体固定:焊接,除非另有说明
    - 配对次数:500次(不锈钢),100次(黄铜)
    - 环境参数:
    - 温度范围:-65°C 至 +165°C
    - 气候防护:压接式带热缩管,焊接式带密封圈
    - 热冲击:MIL-STD-202方法107条件B
    - 潮湿抵抗力:MIL-STD-202方法106(步骤7b除外)
    - 腐蚀性:MIL-STD-202方法101条件B
    - 振动:MIL-STD-202方法204条件D
    - 机械冲击:MIL-STD-202方法213条件1
    - 高度:MIL-STD-202方法105条件C(70,000英尺以上不适用)

    3. 产品特点和优势


    - 宽带性能:可在直流至18 GHz范围内实现低反射应力构造和1/4-36螺纹耦合。
    - 成本效益:不锈钢SMA连接器可镀镍或镀金,提供约30%的成本降低,具备100次配对循环。
    - 应用广泛:适用于0.085英寸和0.141英寸直径的半刚性电缆,以及所有柔性电缆,包括双屏蔽RG-316。
    - 便于调整:提供机械螺丝调整功能,易于调整微波设备的相位。

    4. 应用案例和使用建议


    - 基站:适用于无线通信基站,确保信号传输稳定。
    - 电缆组件:在复杂的电缆网络中实现可靠连接。
    - 仪器仪表:用于相位匹配技术的精密测量设备中,确保精确度。

    建议在安装过程中仔细检查各部件的匹配情况,并遵循制造商的安装指南以确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:可以与所有符合MIL-C-39012和CECC 22110/111标准的连接器接口配合使用。
    - 支持和服务:由Amphenol提供技术咨询和支持,确保产品得到良好维护。

    6. 常见问题与解决方案


    - 问题:插头和插座之间的连接松动。
    - 解决方案:检查耦合扭矩是否达到推荐值,并确保正确拧紧。
    - 问题:信号传输不稳定。
    - 解决方案:检查插头和插座是否有腐蚀或磨损,并确保清洁后重新装配。

    7. 总结和推荐


    SMA连接器在相控阵雷达、测试设备和仪表系统中表现出色,具有优异的电气性能和可靠性。这些特性使其成为各种应用的理想选择。对于需要高性能连接解决方案的设计工程师而言,强烈推荐使用Amphenol的SMA连接器产品。

901-9893-RFX参数

参数
紧固类型 螺纹
端口数 1
触头端接 焊杯
类型 Female Socket,Receptacle,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 18GHz
安装方式 法兰安装,焊接安装,贴片安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

901-9893-RFX厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
