031-71047

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Socket,Jack 1 1GHz 75Ω 白色,银色 插销锁 焊接 焊接安装,通孔安装,隔板安装,面板安装
供应商型号: 523-31-71047
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) 031-71047

031-71047概述


    产品简介

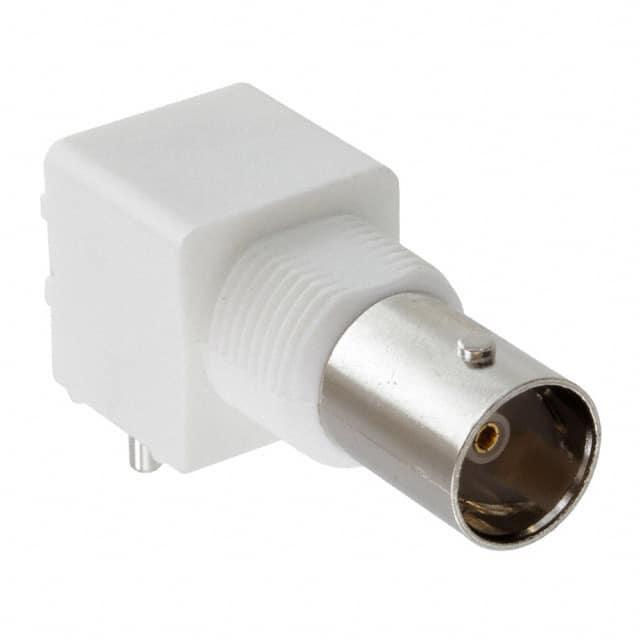

    本产品为75欧姆直角安装的BNC接头,特别适用于射频信号传输系统。作为一款高性能的射频连接器,它主要用于各类通信设备、雷达系统、测试仪器等领域,特别是在需要高频稳定传输的应用场景中表现出色。

    技术参数


    以下是本产品的详细技术参数:
    - 阻抗: 75欧姆
    - 频率范围: 直流至1GHz
    - 耐压: 最小1500V RMS
    - 接触材料: 磷青铜镀金(仅接触面),尾部镀锡,整体镍电镀
    - 绝缘材料: 聚丙烯
    - 外壳材料: 玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)白色
    - 机械寿命: 最少500次循环
    - 温度范围: -55°C 至 85°C
    - 安装方式: 面板安装
    - 紧固扭矩: 10英寸磅最小 / 15英寸磅最大
    - 面板开孔尺寸: 1/2"-28UNEF螺纹
    - 包装: 40个/托盘

    产品特点和优势


    这款75欧姆BNC接头具有以下显著特点和优势:
    1. 高阻抗匹配: 75欧姆设计确保了在射频应用中的优异阻抗匹配,从而减少了信号反射和损耗。
    2. 宽频率范围: 支持直流至1GHz的频率范围,适用于多种高频率应用场景。
    3. 耐电压能力: 耐压达到1500V RMS,适合在高压环境下可靠工作。
    4. 耐用性强: 设计寿命至少500次循环,确保长期使用的可靠性。
    5. 适用温度范围广: 能够在极端环境中正常工作,适应广泛的工作条件。

    应用案例和使用建议


    应用案例
    该BNC接头常用于各种射频信号传输系统中,如雷达系统、通信基站、测试仪器等。在这些应用场景中,它能提供稳定可靠的信号传输,并保证较高的信号完整性。
    使用建议
    1. 正确选择面板开孔尺寸: 确保按照1/2"-28UNEF螺纹的要求进行面板开孔。
    2. 合理控制紧固扭矩: 安装时务必严格按照推荐的扭矩值进行紧固,以避免损坏或松动。
    3. 保持良好的接地: 在使用过程中,确保信号线和地线的良好接地,以减少电磁干扰。
    4. 定期检查: 定期检查接头的机械状态和电气性能,确保长期稳定工作。

    兼容性和支持


    该BNC接头符合MIL-STD-348标准,可与其他符合此标准的设备和组件兼容。Amphenol公司为客户提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    问题1:接头频繁出现信号不良情况
    解决方案: 检查面板开孔尺寸是否符合要求,确认安装过程中是否有足够的紧固力。同时检查信号线和地线的连接情况,确保接地良好。
    问题2:接头在高温环境下出现失效
    解决方案: 确认接头的工作温度范围是否满足实际应用需求。如果需要在超出额定温度范围内使用,请考虑额外的散热措施。

    总结和推荐


    综合来看,这款75欧姆BNC接头凭借其出色的阻抗匹配、宽泛的频率范围和高耐压能力,在射频信号传输领域具有明显的优势。无论是从性能还是可靠性角度考虑,都是一款值得推荐的产品。建议在通信设备、雷达系统和测试仪器等场合中优先选用。
    总体评价:
    - 优点:
    - 优异的阻抗匹配性能
    - 广泛的频率覆盖范围
    - 强大的耐电压能力
    - 长寿命机械设计
    - 推荐指数:
    - ★★★★☆

031-71047参数

参数
紧固类型 插销锁
端口数 1
触头端接 焊接
类型 Bayonet Lock,Female Socket,Jack
阻抗 75Ω
外壳颜色 白色,银色
最大频率 1GHz
安装方式 焊接安装,通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

031-71047厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

031-71047数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 031-71047 031-71047数据手册

031-71047封装设计

查看详情并下载
Symbol
Footprint
3D Model
