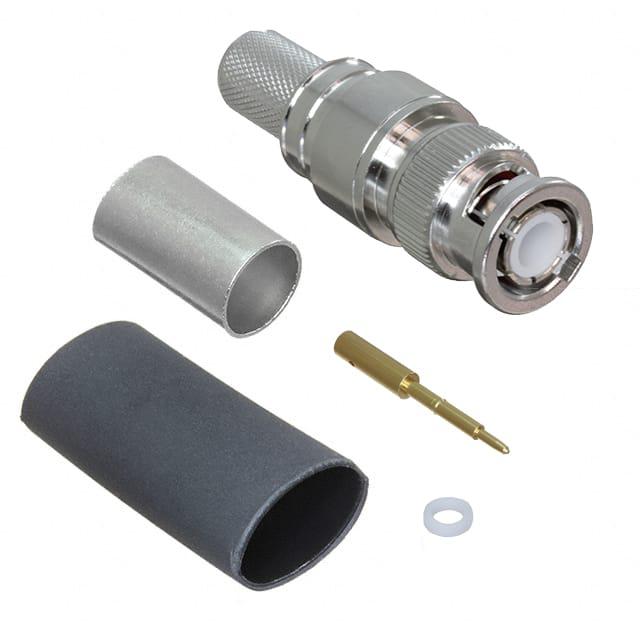

TC-400-BM-X

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pin,Plug 1 4GHz 50Ω 银色 插销锁 焊接 导线安装,自由悬挂,通孔安装
供应商型号: 523-TC-400-BM-X
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) TC-400-BM-X

TC-400-BM-X概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的产品是一款适用于LMR-400电缆的BNC(Bayonet Neill-Concelman)公头直插式焊接引脚连接器(型号:TC-400-BM-X)。BNC连接器广泛应用于通信系统、仪器仪表和测试设备等领域,因其结构简单、使用方便且具有良好的电气性能而备受青睐。此款连接器特别适用于需要高可靠性、低损耗和宽频率范围的场景。

    技术参数


    - 阻抗:50 Ω
    - 频率范围:直流至4 GHz
    - 工作电压:2500 V
    - 绝缘电阻:≥10 MΩ
    - 电压驻波比(VSWR):≤1.25(0-1 GHz);≤1.35(1-4 GHz)
    - 插入损耗(dB, f/GHz):-0.1x f

    产品特点和优势


    1. 高可靠性:通过严格的温度范围测试(-55°C至+125°C),确保在极端环境下的稳定性。
    2. 低损耗:出色的插入损耗和电压驻波比特性,保证信号传输质量。
    3. 宽频率范围:适用于直流至4 GHz的宽频段,满足多种应用场景需求。
    4. 机械坚固性:经过振动和冲击测试(MIL-STD标准),具有良好的耐久性。
    5. 环境适应性:符合RoHS环保标准,适用于各类气候条件。

    应用案例和使用建议


    - 应用场景:常用于雷达、卫星通信、仪器仪表等领域,特别是在要求高频传输和高可靠性的场景。
    - 使用建议:安装时需注意连接器的对准精度和焊接质量,以确保良好的电气接触。同时,建议使用适当的剥离工具和压接工具(如3192-004/CST-400剥离工具和3192-200/3190-202压接工具)进行安装,以保证连接器的机械性能和电气性能。

    兼容性和支持


    - 兼容性:该连接器与LMR-400电缆完全兼容,同时也符合国际电工委员会(IEC)的标准(IEC 61169-18)。
    - 支持和服务:制造商提供详细的安装指南和技术支持,确保用户能够顺利安装和使用该产品。此外,还提供了500次的耐久性测试认证。

    常见问题与解决方案


    1. 问题:连接器无法牢固固定在电缆上。
    - 解决方案:检查电缆剥离长度是否正确,使用合适的压接工具进行压接。
    2. 问题:测量到的插入损耗过高。
    - 解决方案:确认焊接点是否有虚焊或短路现象,重新焊接并检查连接器的对准精度。
    3. 问题:连接器的VSWR超出预期值。
    - 解决方案:检查连接器和电缆之间的接触是否良好,确保所有部件安装正确无误。

    总结和推荐


    综上所述,这款BNC公头直插式焊接引脚连接器具备高可靠性、低损耗和宽频率范围的特点,非常适合应用于需要高性能连接器的高频通信系统。其优秀的机械性能和环境适应性也使其成为各种严苛环境下的理想选择。强烈推荐使用这款连接器,以确保系统的稳定性和可靠性。
    本文档包含敏感数据,仅限公司内部使用,未经Times Microwave Systems书面同意,不得向第三方披露。

TC-400-BM-X参数

参数
端口数 1
触头端接 焊接
类型 Bayonet Lock,Male Pin,Plug
阻抗 50Ω
外壳颜色 银色
最大频率 4GHz
紧固类型 插销锁
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
