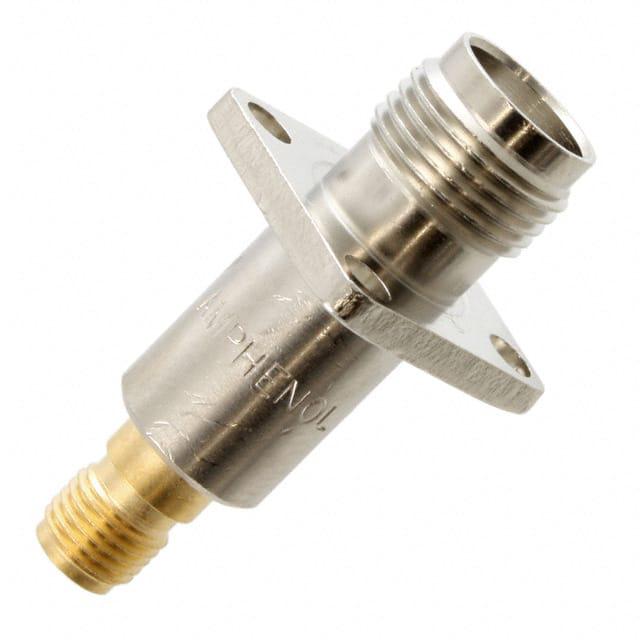

901-280

厂牌: AMPHENOL
产品描述: Threaded 12.4GHz 50Ω 螺纹 金 Jack至Jack,插座至插座 支架安装,法兰安装,贴片安装,面板安装
供应商型号: WES-901-280
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 适配器 901-280

901-280概述

    电子元器件产品技术手册

    产品简介


    Amphenol Corporation 提供了一系列高品质的适配器产品,用于连接不同类型的同轴电缆接口。这些适配器主要用于射频(RF)应用领域,如通信系统、测试仪器、卫星通信等。本手册中介绍了几种常见的适配器型号,包括BNC、SMA、SMC、TNC和N型接口之间的转换。

    技术参数


    以下是所选适配器的主要技术参数列表:
    | 型号 | 接口配置 | VSWR(最大值) | 频率范围 |
    ||
    | 901-9173 | BNC Jack to SMA Jack | 1.25 | DC-4 GHz |
    | 82-5561 | N Jack to BNC Jack | 1.30 | DC-4 GHz |
    | 901-280 | TNC Jack to SMA Jack | 1.30 | DC-12.4 GHz |
    | 901-9720 | N Jack to SMA Jack | 1.30 | DC-7 GHz |
    | 901-3143-1000 | N Jack to SMA Jack | 1.30 | DC-18 GHz |
    | 903-377A-52B1 | BNC Jack to SMC Jack | 1.50 | DC-22 GHz |

    产品特点和优势


    这些适配器采用优质材料制造,具有低驻波比(VSWR)和宽频率范围,确保信号传输的稳定性和可靠性。其特点如下:
    - 适用于多种不同的射频应用。
    - 精密加工,保证接头之间的紧密连接。
    - 优良的电气性能,低损耗。
    - 结构坚固,能够在恶劣环境下使用。

    应用案例和使用建议


    - 通信系统:适用于移动通信基站、无线电发射接收设备,确保信号质量稳定。
    - 测试仪器:用于射频信号发生器、频谱仪等设备的连接,提供可靠的信号传输路径。
    - 卫星通信:适用于卫星地面站的信号传输,确保高精度的数据通信。
    使用建议:
    - 在安装时,确保连接处干净无尘,避免接触不良。
    - 定期检查连接状态,确保长期稳定运行。
    - 为高频率应用选择相应型号的适配器,以达到最佳性能。

    兼容性和支持


    这些适配器设计用于标准的BNC、SMA、SMC、TNC和N型接口,可广泛应用于各种射频设备。Amphenol Corporation提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    1. 连接松动
    - 解决方案:检查连接端是否清洁,重新紧固连接。

    2. 信号衰减严重
    - 解决方案:检查是否有信号干扰,确认适配器是否合适,重新连接或更换合适型号的适配器。

    3. 驻波比异常
    - 解决方案:确认所有连接是否正确无误,必要时更换新的适配器。

    总结和推荐


    综上所述,Amphenol Corporation 的这些射频适配器在信号传输质量和稳定性方面表现出色。其广泛的应用范围和优质的性能使其成为众多射频应用领域的理想选择。对于需要高性能射频连接解决方案的用户,强烈推荐使用这些适配器。

901-280参数

参数
最大频率 12.4GHz
紧固类型 螺纹
中心触头镀层
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Jack至Jack,插座至插座
安装方式 支架安装,法兰安装,贴片安装,面板安装
零件状态 在售
包装方式 散装,袋装

901-280厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-280数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 适配器 AMPHENOL 901-280 901-280数据手册

901-280封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 100.2056 ¥ 848.7414
库存: 20
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 848.74
