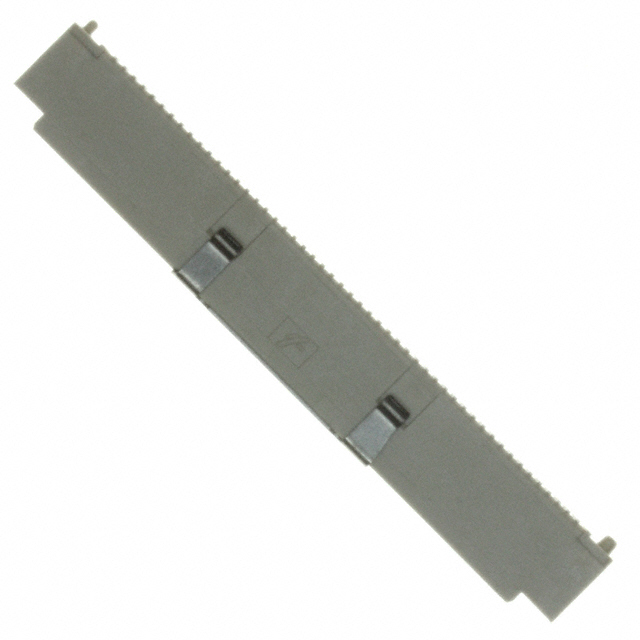

61083-103402LF

厂牌: AMPHENOL
产品描述: Center Strip Contacts,Plug 800μm 2 100pin 7mm,11mm,15mm 6.7mm 203nm 金 SMD,P=0.8mm 贴片安装
供应商型号: 61083-103402LF
供应商: 云汉优选
标准整包数: 450
AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) 61083-103402LF

61083-103402LF概述

    BergStak® 0.8mm Mezzanine Connector:高密度并行板到板连接器系统

    1. 产品简介


    Amphenol的BergStak® 0.8mm是一种专为高速和高密度应用设计的柔性解决方案,适用于平行板到板连接器系统。该产品系列涵盖了多达16种PCB堆叠高度和9种尺寸,最多可达200个位置。BergStak® 0.8mm采用垂直对垂直的接合配置,具有出色的信号完整性,可广泛应用于电信、工业、仪器仪表和测试测量等领域。

    2. 技术参数


    - 材料
    - 插座(Receptacle):玻璃填充LCP,UL94V-0等级
    - 接触基底金属:插头(Plug):黄铜;插座(Receptacle):高弹簧铜合金
    - 接触面镀层:金或金闪层(Gold Flash)镍钯(GXT)镀层
    - 焊接区镀层:亮纯锡镍镀层
    - 机械性能
    - 寿命:100次插拔循环
    - 插入力:≤0.9N/接触点
    - 拔出力:≥0.1N/接触点
    - 电气性能
    - 绝缘电阻:初始≥1000MΩ,测试后≥100MΩ
    - 额定电流:每个接触点0.8A
    - 接触电阻:初始≤30mΩ,测试后≤50mΩ
    - 额定电压:100VAC
    - 信号完整性:差分对,连接器及SMT焊盘
    - 阻抗范围:50ps边沿时81至108Ω
    - 回波损耗:<10dB(最高5GHz)
    - 插入损耗:<1.5dB(最高5GHz)
    - 近端串扰(NEXT):<4.0%(50ps边沿)
    - 远端串扰(FEXT):<2.4%(50ps边沿)
    - 环境性能
    - 温度范围:-40°C至+125°C
    - 高温寿命:105°C±5°C,1000小时
    - 湿度:90%-95%相对湿度,96小时
    - 混合气体腐蚀等级:2a类(30 GXT)

    3. 产品特点和优势


    - 高性能传输:12Gb/s的高传输速度和兼容PCIe Gen 2/3和SAS 3.0标准,确保了卓越的数据传输能力。
    - 紧凑设计:0.8mm的双排接触点间距节省了PCB空间,适合所有电气应用需求。
    - 高密度连接:多样化的位数和堆叠高度选择,满足各种需求。
    - 安全性:逆向插接防护功能和防误配设计,提高了连接的可靠性和耐用性。
    - 环保合规:符合RoHS标准,且提供无铅选项,适合不同应用要求。
    - 灵活的封装选择:多种包装选项,便于自动装配和手工装配。

    4. 应用案例和使用建议


    - IP电话:该连接器的高密度设计使得其成为IP电话模块的理想选择,能够实现高效的数据交换。
    - 路由器:在路由器中使用该连接器可以提升整体系统的稳定性与可靠性。
    - 服务器:服务器内部的多层板间连接也适用,尤其在需要高密度连接的应用场合。
    - 工业和仪器仪表:工业环境下的精密设备和测试仪器对连接器的要求较高,BergStak® 0.8mm的性能完全可以胜任。

    5. 兼容性和支持


    - 该连接器与市面上常见的高速传输标准(如PCIe和SAS)兼容,易于集成于现有系统。
    - 提供多样的插头(Plug)和插座(Receptacle)选择,确保良好的互换性。
    - 厂商提供了丰富的技术支持和售后服务,包括详细的文档资料和在线支持。

    6. 常见问题与解决方案


    - 问题:连接器在高温环境下容易失效。
    - 解决方案:在设计电路时确保连接器周围的温度不超过规定值(105°C),并通过合理散热设计保持其稳定运行。
    - 问题:长时间使用后,连接器信号衰减严重。
    - 解决方案:定期检查连接器的状态,并进行必要的清洁和维护以保证其正常工作。

    7. 总结和推荐


    总体而言,BergStak® 0.8mm Mezzanine Connector是一款高性能、高密度且具备多种优势的连接器产品。其出色的电气性能和广泛的适用范围使其成为电信、工业、医疗设备等多个领域的理想选择。鉴于其卓越的性能和可靠的品质,我们强烈推荐此款产品给需要高性能连接器的客户。

61083-103402LF参数

参数
间距 800μm
排数 2
触头镀层
板上高度 6.7mm
针脚数 100pin
接合堆叠高度 7mm,11mm,15mm
触头镀层厚度 203nm
类型 Center Strip Contacts,Plug
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

61083-103402LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

61083-103402LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) AMPHENOL 61083-103402LF 61083-103402LF数据手册

61083-103402LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
