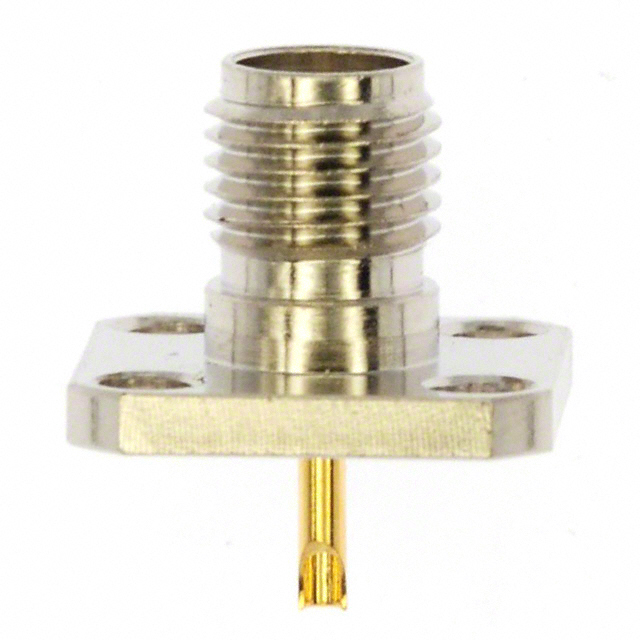

901-9892-RFX

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Female Socket,Receptacle,Threaded 1 18GHz 50Ω 银色 螺纹 焊杯 法兰安装,焊接安装,贴片安装,面板安装 14.6mm(长度)*12.7mm(高度)
供应商型号: 4457833
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 901-9892-RFX

901-9892-RFX概述


    产品简介


    SMA(SubMiniature version A)连接器是20世纪60年代开发的一种微小型接口,采用螺纹接口设计。50 Ω的SMA连接器是一种半精密的微小型单元,能够在直流到18 GHz的频率范围内提供卓越的电气性能。这些高性能的连接器体积小巧,机械强度极高。SMA连接器广泛应用于相控阵雷达、测试设备、仪表着陆系统以及其他需要相位匹配技术的仪器中。这些连接器可以安装在半刚性和柔性的同轴电缆上,并通过SMA插头转接器提供精确简单的相位调整手段。SMA连接器符合MIL-C-39012和CECC 22110/111标准。

    技术参数


    - 阻抗: 50 Ω
    - 频率范围: 半刚性电缆:DC 至 18 GHz;柔性电缆:DC 至 12.4 GHz
    - RF泄露: 半刚性电缆:3 GHz时最小为100 dB-f;柔性电缆:3 GHz时最小为60 dB
    - 电压额定值(海平面): 半刚性电缆≤500 Vrms(视电缆而定);柔性电缆≤335 Vrms(视电缆而定)
    - 接触电阻: 中心触点:≤2 mΩ;外接触:≤2 mΩ;编织体至本体:≤0.5 mΩ
    - 绝缘电阻: 最小为5,000 MΩ
    - 插入损耗: 最大值=0.03√f (GHz)
    - 介电耐压: 半刚性电缆,海平面:1,500 Vrms;柔性电缆,海平面:1,000 Vrms
    - 耦合扭矩: 最大值=15 in-lbs (22 / 170 N-cm),建议值=7 / 10 in-lbs (80 / 110 N-cm)

    产品特点和优势


    - 宽带性能: 从直流到18 GHz的低反射构造
    - 材料选择: 不锈钢或黄铜材料提供不同的成本效益选择
    - 适应多种电缆: 支持直径为0.085英寸和0.141英寸的半刚性电缆以及所有柔性电缆,包括双屏蔽RG-316电缆
    - 易于机械调节: 提供简易的机械螺纹调整

    应用案例和使用建议


    SMA连接器广泛应用于多个领域,如基站、过程控制、电缆组件、测试设备和仪表。具体应用包括相控阵雷达中的相位调整、测试设备中的高频信号传输、以及各种仪表设备中的精确测量。为了充分发挥SMA连接器的优势,确保电缆与连接器之间的良好接触是非常关键的。对于频繁拆卸的应用场景,建议使用高质量的焊接方式,以确保长期稳定的工作性能。

    兼容性和支持


    SMA连接器可与所有符合MIL-C-39012和CECC 22110/111标准的连接器配合使用,无论制造商为何。Amphenol公司提供了全面的支持和维护服务,以确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 接触不良:
    - 解决方法:检查电缆与连接器之间的焊接是否牢固,必要时重新焊接。
    2. 电压额定值不足:
    - 解决方法:确认所使用的电缆类型是否适合当前应用,更换符合要求的电缆。
    3. RF泄露过高:
    - 解决方法:确保电缆和连接器之间的匹配性良好,进行必要的校准或更换连接器。

    总结和推荐


    SMA连接器凭借其出色的电气性能、广泛的频率范围以及高度的耐用性,在多个高精度应用领域中表现出色。它不仅满足了现代通信和测试设备的需求,还能应对极端环境下的严苛条件。鉴于其多功能性和高可靠性,强烈推荐在需要高性能射频连接的应用中使用SMA连接器。

901-9892-RFX参数

参数 值
外壳颜色 银色
最大频率 18GHz
紧固类型 螺纹
端口数 1
触头端接 焊杯
类型 Female Socket,Receptacle,Threaded
阻抗 50Ω
长*宽*高 14.6mm(长度)*12.7mm(高度)
安装方式 法兰安装,焊接安装,贴片安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

901-9892-RFX厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
