000-14000

厂牌: AMPHENOL
产品描述: Threaded 12.4GHz 螺纹 银 Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,通孔安装
供应商型号: 523-14000
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 适配器 000-14000

000-14000概述


    产品简介

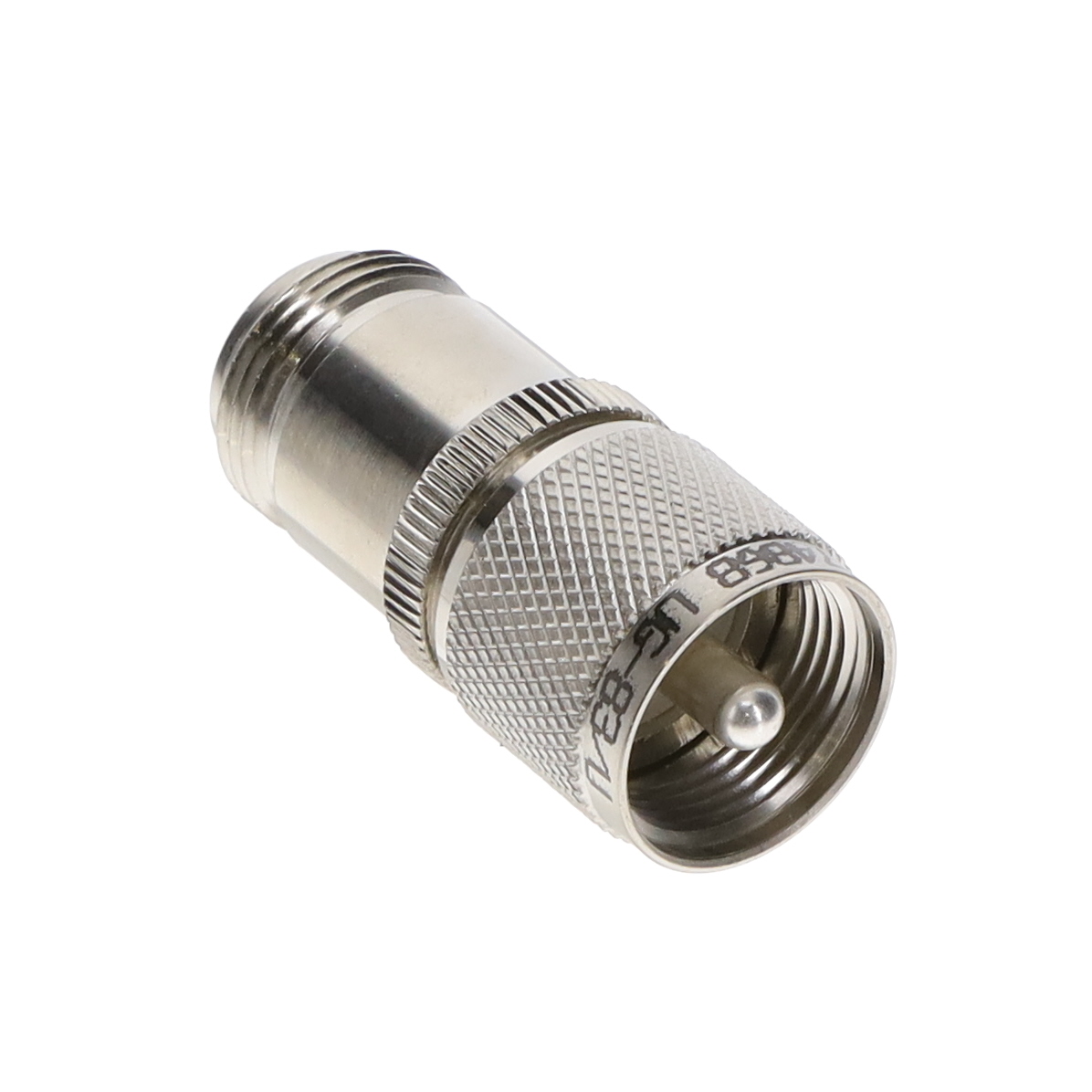

    本产品是一款高性能的N型插座至UHF插头适配器(型号:UG-83/U),由Amphenol RF公司设计制造。它主要用于射频和微波通信系统中,实现不同接口类型的转换。这款适配器具有50欧姆阻抗匹配,适用于多种射频应用,如无线通信、雷达系统和测试仪器等。

    技术参数


    - 阻抗:50欧姆
    - 耐久性:至少500个循环
    - 温度范围:-65°C 至 +165°C
    - 接口类型:N型插座至UHF插头
    - 螺纹规格:5/8-24UNEF-2A
    - 材料:
    - 主体、耦合螺母和衬套:黄铜,镍镀层
    - 接触点:黄铜,银镀层;铍铜,银镀层
    - 绝缘体:聚四氟乙烯(PTFE);共聚物,天然
    - 保持环:磷青铜,镍镀层;铍铜,银镀层
    - 包装:单包装,袋子上需标记“Amphenol RF, 14000, 和日期代码”

    产品特点和优势


    1. 高可靠性:该适配器经过严格的耐久性测试,保证在极端条件下仍能稳定工作。
    2. 宽温范围:-65°C 至 +165°C 的工作温度范围使其适用于各种恶劣环境。
    3. 优质材料:采用黄铜、银镀层和聚四氟乙烯等材料,确保长期可靠性和良好的电气性能。
    4. 兼容性强:能够实现N型插座与UHF插头之间的高效转换,满足多种射频应用需求。

    应用案例和使用建议


    应用案例
    - 无线通信基站:用于连接不同接口类型的射频设备,提高系统的灵活性和可扩展性。
    - 雷达系统:确保信号传输的稳定性和准确性,减少信号损耗。
    - 测试仪器:在实验室环境中进行射频测试时,确保测试数据的精确度。
    使用建议
    1. 安装前检查:确保适配器与所连接的设备接口匹配,避免安装错误导致的损坏。
    2. 环境适应性:在极端温度环境下使用时,注意保持设备的散热和通风。
    3. 定期维护:定期清洁接触点,确保良好的电气连接,延长使用寿命。

    兼容性和支持


    该适配器与N型插座和UHF插头完全兼容,可广泛应用于各类射频设备。Amphenol RF公司提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方法:检查接触点是否有污垢或氧化,使用专用清洁剂进行清洁。
    2. 问题:信号衰减
    - 解决方法:确认安装正确且接触良好,必要时更换新的适配器。
    3. 问题:温度适应性差
    - 解决方法:在极端温度下使用时,确保设备的散热和通风,避免过热。

    总结和推荐


    总体而言,这款N型插座至UHF插头适配器(型号:UG-83/U)在设计和性能方面表现出色,具有高可靠性、宽温度范围和优良的电气性能。其在多种射频应用中的表现尤为突出,是无线通信、雷达系统和测试仪器的理想选择。我们强烈推荐此产品给需要高效、可靠射频连接解决方案的用户。

000-14000参数

参数
紧固类型 螺纹
中心触头镀层
类型 Threaded
阻抗 -
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 12.4GHz
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

000-14000厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

000-14000数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 适配器 AMPHENOL 000-14000 000-14000数据手册

000-14000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 159.6348 ¥ 1348.9141
10+ $ 126.546 ¥ 1069.3137
25+ $ 116.676 ¥ 985.9122
50+ $ 111.111 ¥ 938.888
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1348.91
直接购买
加入购物车
