G40HD132211HR

产品分类: 插接式连接器 - 其他
厂牌: AMPHENOL
产品描述: Conn Mini-SAS PIN 36 POS Solder ST SMD 36 Terminal 1 Port
供应商型号: G40HD132211HR
供应商: Master
标准整包数: 150
AMPHENOL 插接式连接器 - 其他 G40HD132211HR

G40HD132211HR概述

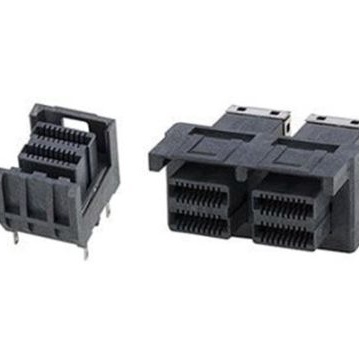

    Amphenol Mini-SAS High Density Connectors

    1. 产品简介


    Amphenol Mini-SAS High Density (HD) 连接器系统是新一代的串行连接存储 (SAS) 系统,提供更快的数据传输速率和更高的带宽。Mini-SAS HD 连接器系统特别适用于高性能存储设备,如服务器、存储阵列和企业级存储解决方案。它不仅具备高密度端口,还具有卓越的信号完整性和低交叉干扰的特点。

    2. 技术参数


    - SFF-8643 兼容性: 支持最新的 SFF-8643 规范。
    - SAS 3.0 (12Gbps) 电气性能: 每通道最高可达 12Gbps 的数据传输速率。
    - 0.75mm 接插件系统: 使用 0.75mm 节距的设计以提高信号完整性。
    - 改进的信号完整性与最小化交叉干扰: 提供更好的信号传输质量。
    - 无机械键需求: 通过设计简化了安装过程。
    - 与现有 Mini-SAS 产品易于映射: 方便集成到现有的系统中。
    - 压合引脚设计: 提供一步到位的 PCB 安装。
    电气特性:
    - 最大工作电流: 0.5A/接触点。
    - 工作电压: 307 VAC(rms)/DC。
    - 绝缘电阻: 最小 1000 MΩ。
    - 差分阻抗: 100Ω ±10Ω。
    机械特性:
    - 插入力: 100 N/最大。
    - 拔出力: 50 N/最大。
    - 寿命: 250 个周期。

    3. 产品特点和优势


    Mini-SAS HD 连接器系统的显著特点是其高密度端口和出色的信号完整性。这些连接器提供了 1X1 (4x), 1X2 (8x), 和 1X4 (16x) 的端口选项,每通道可以处理高达 12Gbps 的数据速率,从而使得总带宽达到 48Gbps。这种设计非常适合需要高速数据传输的应用,如数据中心和高性能计算系统。

    4. 应用案例和使用建议


    Mini-SAS HD 连接器系统广泛应用于数据中心、企业级存储系统和高性能计算平台。例如,在一个典型的服务器环境中,Mini-SAS HD 可以用于连接多个存储设备,从而实现高效的数据传输和管理。
    使用建议:
    - 在安装过程中,确保严格按照技术手册提供的步骤操作,特别是关于压合引脚的设计和 PCB 安装。
    - 定期检查连接器的插入力和拔出力,确保其在正常范围内运行。
    - 针对不同的应用场景选择合适的端口配置(1X1, 1X2 或 1X4),以便最大化带宽利用率。

    5. 兼容性和支持


    Mini-SAS HD 连接器系统与现有的 Mini-SAS 产品兼容,这使得集成和迁移变得更加容易。制造商 Amphenol Canada 提供全面的技术支持,包括在线资源([网站](http://amphenolcanada.com)) 和电子邮件支持([sales@amphenolcanada.com](mailto:sales@amphenolcanada.com))。

    6. 常见问题与解决方案


    Q: 如何正确安装 Mini-SAS HD 连接器?
    - A: 参考技术手册中的安装指南,确保使用正确的压合引脚设计,并将连接器正确放置在 PCB 上。
    Q: 如何检查连接器的使用寿命?
    - A: 定期进行 250 个周期的测试,以确保连接器的可靠性和寿命。

    7. 总结和推荐


    综上所述,Amphenol Mini-SAS HD 连接器系统是一款高度可靠且高效的连接解决方案,特别适合需要高数据传输速率和大带宽的应用。它不仅具有优异的信号完整性,还具备良好的兼容性和长寿命。因此,强烈推荐使用这款产品来提升存储系统的性能和可靠性。

G40HD132211HR参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

G40HD132211HR厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

G40HD132211HR数据手册

厂牌 PDF简要描述 下载
AMPHENOL 插接式连接器 - 其他 AMPHENOL G40HD132211HR G40HD132211HR数据手册

G40HD132211HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 2.5615 ¥ 21.2978
300+ $ 2.4168 ¥ 20.0841
600+ $ 2.3949 ¥ 19.6114
1200+ $ 2.3738 ¥ 19.4387
2400+ $ 2.3632 ¥ 19.3523
3600+ $ 2.3421 ¥ 19.1795
4800+ $ 2.3421 ¥ 19.1795
库存: 1050
起订量: 150 增量: 0
交货地:
最小起订量为:150
合计: ¥ 3194.67
