1715651003

产品分类: 插接式连接器 - 其他
厂牌: MOLEX
产品描述: Conn zQSFP+ RCP 76 POS 0.8mm Press Fit RA Thru-Hole 76 Terminal 2 Port zQSFP+™ Tray
供应商型号: H-1715651003
供应商: Heilind
标准整包数: 48
MOLEX 插接式连接器 - 其他 1715651003

1715651003概述

    # 高质量电子元器件产品技术手册

    产品简介

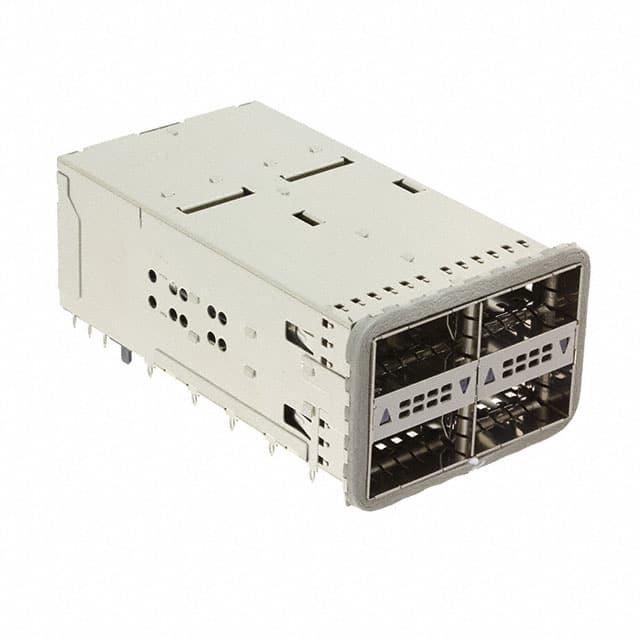

    本产品为ZQSFP+堆叠组件,设计用于增强电气连接的可靠性和效率。它适用于多种应用领域,如数据中心、通信设备和高性能计算系统。ZQSFP+堆叠组件通过提供高密度互连能力,可以显著提升系统的整体性能。

    技术参数


    尺寸参数
    - 尺寸 A:19.5 mm - 57.5 mm(根据型号不同)
    - 尺寸 B:24.1 mm - 62.1 mm(根据型号不同)
    - 尺寸 C:19.00 mm - 57.00 mm(根据型号不同)
    材料和表面处理
    - 外壳材料:高性能热塑性材料,具有UL 94V-0阻燃等级
    - 接触件材料:高导电铜合金,厚度0.18 mm
    - 表面处理
    - 弹簧指:镍整体镀层,厚度0.5 µm
    - 端子:金镀层(接触区域),最小厚度0.76 µm,镍底镀层,最小厚度2.5 µm
    - 端子:非接触区域,银色哑光锡镀层,厚度0.76-1.52 µm,镍底镀层,最小厚度1.27 µm
    其他参数
    - 信号尾线长度:1.2 mm
    - 插针长度:2.5 mm
    - 气密密封垫片:硅胶,厚度2.5平方毫米
    - 安装方式:前后板可选,以适应不同的应用需求

    产品特点和优势


    - 高可靠性:采用先进的接触设计,确保长期使用的电气稳定性。
    - 紧凑设计:高密度互连,减少空间占用,提高系统集成度。
    - 易维护性:设计合理的模块化结构,便于维护和升级。
    - 广泛的应用领域:适合多种高性能计算和通讯设备。

    应用案例和使用建议


    应用案例
    本产品广泛应用于数据中心服务器机柜、电信基站设备和高性能计算平台。例如,在数据中心中,它可以用于提高服务器之间的数据传输速率和稳定性,同时降低系统功耗。
    使用建议
    - 设计注意事项:确保足够的板厚和合适的开孔位置,以避免接触不良。
    - 安装步骤:建议使用专门的安装工具,确保插针和接触部位的良好对齐。
    - 冷却考虑:由于高密度互连可能导致散热问题,建议使用有效的散热设计。

    兼容性和支持


    本产品旨在与插头电缆系列74757和74758配套使用。Molex公司提供全面的技术支持和维护服务,包括产品文档、安装指南和售后服务。

    常见问题与解决方案


    1. 问题: 插入阻力过大
    - 解决方案: 检查插针和接触点是否有灰尘或异物,使用专用清洁工具清理。
    2. 问题: 接触不良
    - 解决方案: 确保连接器完全插入,检查连接器的接触面是否有氧化或损坏,必要时更换新的连接器。
    3. 问题: 插针损坏
    - 解决方案: 在安装过程中要小心操作,避免过度弯曲或外力作用于插针上,如有损坏,应及时更换新部件。

    总结和推荐


    总体而言,ZQSFP+堆叠组件是一款具有高度可靠性和广泛应用性的电子元器件。它的紧凑设计、高效连接和优秀的维护性使其成为许多高性能应用的理想选择。强烈推荐在需要高密度互连和高性能电气连接的应用中使用此产品。

1715651003参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

1715651003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1715651003数据手册

厂牌 PDF简要描述 下载
MOLEX 插接式连接器 - 其他 MOLEX 1715651003 1715651003数据手册

1715651003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
48+ $ 41.8806 ¥ 348.8656
240+ $ 41.2647 ¥ 343.7353
库存: 0
起订量: 48 增量: 0
交货地:
最小起订量为:48
合计: ¥ 0
