2201855-1

产品分类: 插接式连接器 - 其他
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 迷你 I/O 连接器, Type I 系列, 8路, 电缆安装, 黑色
供应商型号: U-2201855-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 插接式连接器 - 其他 2201855-1

2201855-1概述


    产品简介

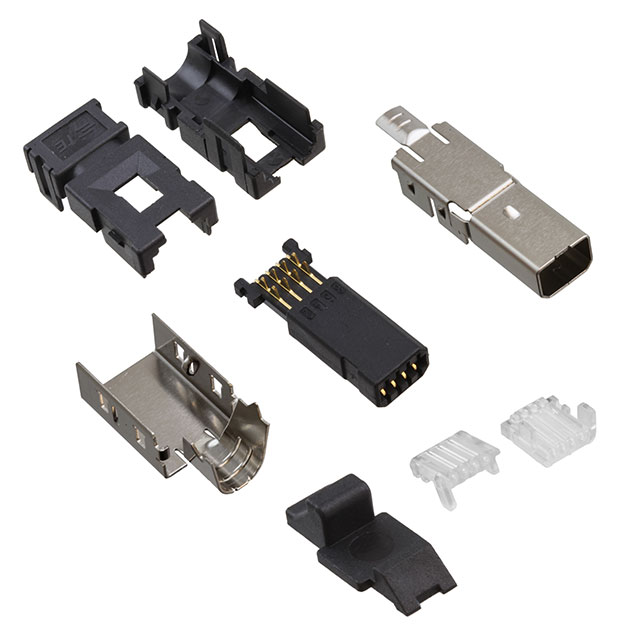

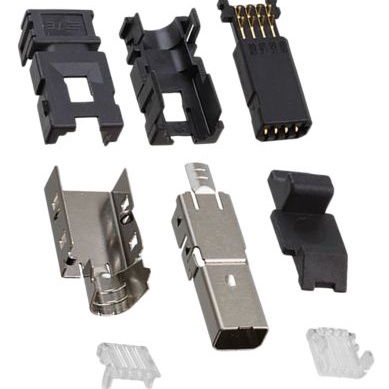

    本文介绍的是TE Connectivity公司的工业微型输入输出穿刺插头连接器套件(型号:2012-12JUN2012-00779),该产品专为工业自动化和控制应用设计。这类连接器广泛应用于各种机械设备、控制系统和工业网络中,以实现可靠的数据传输和信号传递。它们特别适用于需要高密度接线和快速安装的场合。

    技术参数


    以下是该工业微型输入输出穿刺插头连接器套件的技术规格:
    - 物理尺寸:
    - 插头盖底部壳体(PLUG COVER HSG BOTTOM):11.62 mm(±0.05 / -0.10 mm)
    - 锁紧壳体(LOCK HSG):8.7 mm
    - 电缆壳体(CABLE HSG):
    - 绿色:直径 1.10-1.20 mm
    - 红色:直径 0.93-1.05 mm
    - 蓝色:直径 1.05-1.15 mm
    - 材料:
    - 外壳:热塑性塑料
    - 接触部分:铜合金,镍镀层,接触区域镀金,终止区域镀金
    - 接触方式:
    - 刺穿式接触(PIERCING)
    - 类型 I 和类型 II(绝缘直径分别为 1.05-1.15 mm 和 0.93-1.05 mm)
    - 插头子组件:
    - 底壳(BOTTOM SHELL):铜合金,镍镀层
    - 顶壳 I 型(TOP SHELL TYPE I):铜合金,镍镀层
    - 顶壳 II 型(TOP SHELL TYPE II):铜合金,镍镀层

    产品特点和优势


    该工业微型输入输出穿刺插头连接器套件具有以下显著特点和优势:
    - 高效连接:刺穿式接触设计使得连接器能够快速、方便地与导线连接,无需剥皮或焊接,简化了安装过程。
    - 高可靠性:采用铜合金材质和镍镀层,确保连接稳定且抗腐蚀,适用于恶劣环境。
    - 多颜色编码:提供绿色、红色和蓝色三种颜色的电缆壳体,便于识别不同电路。
    - 多样化配置:提供不同类型(I 和 II)和尺寸的绝缘直径选项,满足多种应用场景的需求。
    - 坚固耐用:热塑性外壳不仅轻便,而且具有良好的耐温性和机械强度。

    应用案例和使用建议


    该连接器广泛应用于自动化控制系统、工业网络和机械设备中,具体应用案例包括工厂自动化系统、机器人控制系统和远程监控系统。根据实际应用场景,以下是一些建议:
    - 安装前检查:确保导线绝缘层符合所需的直径规格,避免安装错误。
    - 连接顺序:按颜色编码进行连接,确保正确的电路连接。
    - 定期检查:在极端环境下使用时,建议定期检查连接器的接触情况,确保长期可靠的运行。

    兼容性和支持


    该工业微型输入输出穿刺插头连接器套件可以与多种设备和标准兼容,如工业控制系统和自动化设备。TE Connectivity 提供全面的技术支持和售后服务,确保用户在安装和使用过程中获得帮助和支持。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 连接不稳固:检查导线绝缘层是否正确安装,确保刺穿式接触完全穿透绝缘层。
    - 接触不良:清洁接触面,去除表面污垢和氧化层。
    - 损坏的连接器:如果发现连接器损坏,及时更换新的连接器以确保系统正常运行。

    总结和推荐


    综上所述,TE Connectivity 的工业微型输入输出穿刺插头连接器套件是一款高效、可靠且易于安装的产品,适用于多种工业应用场景。其独特的刺穿式接触设计和多样化的配置使其在市场上具备较强的竞争力。强烈推荐该产品用于需要高密度接线和快速安装的工业自动化系统。

2201855-1参数

参数
长*宽*高 11.62mm(宽度)*10.29mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

2201855-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
