FS1-R38-20A2-00

产品分类: 插接式连接器 - 其他
厂牌: AMPHENOL
产品描述: Conn QSFP+ F 38 POS 0.8mm Solder RA SMD 38 Terminal 1 Port T/R
供应商型号: FS1-R38-20A2-00
供应商: 国内现货
标准整包数: 1
AMPHENOL 插接式连接器 - 其他 FS1-R38-20A2-00

FS1-R38-20A2-00概述


    产品简介

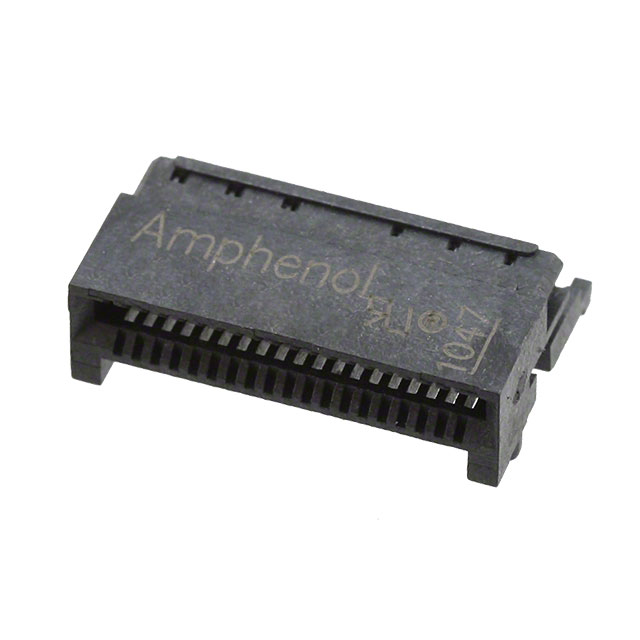

    本产品为38位置连接器,型号为P-FS1-R38-X0A2-XX,属于Amphenol Canada Corp.的产品系列。该连接器主要用于高速数据传输领域,适用于需要高可靠性和高性能的数据通信系统。其独特的设计使其能够在恶劣的环境下保持稳定的电气连接性能,广泛应用于数据中心、电信设备、网络设备等领域。

    技术参数


    - 材料:接点材质为磷青铜,外壳材质为耐火等级UL94V-0的液晶聚合物(LCP),可兼容回流焊工艺。
    - 镀层:接触区域为15μ"金镀层覆盖50μ"镍;焊接区域为100μ"磨砂锡镀层覆盖50μ"镍。
    - 电气特性:每个接点的最大电流承载能力为0.5安培。
    - 机械特性:最少250次插拔循环。
    - 噪声特性:部分型号具备噪声消除功能。
    - 兼容性:符合SFF-8436规范。
    - 包装:采用卷带包装(Tape and Reel)。

    产品特点和优势


    - 高可靠性:磷青铜接点和UL94V-0等级的外壳材料确保了长时间的使用寿命和高抗腐蚀性。
    - 高密度设计:38个位置的设计使得连接器具有较高的密度,适合空间有限的应用场合。
    - 低插拔力:独特的持握端配置减少了插拔所需的力,提高了操作的便利性。
    - 噪声消除功能:部分型号配备噪声消除功能,保证信号传输的稳定性和准确性。
    - 环保材料:符合RoHS标准,无有害物质,绿色环保。

    应用案例和使用建议


    应用案例
    此连接器广泛应用于数据中心和电信基础设施中,用于高速数据传输。例如,在数据中心的交换机与服务器之间,使用该连接器可以实现快速、可靠的信号传输。
    使用建议
    - 电路板布局:建议根据推荐的PCB布局进行设计,避免在焊盘附近布线或标记,以确保良好的电气性能和可靠性。
    - 安装指南:在安装过程中,应遵循制造商提供的指南,正确处理接触点和焊点,以避免损坏。
    - 噪声处理:对于需要高噪声消除功能的应用,应选择具备噪声消除功能的型号,以保证信号质量。

    兼容性和支持


    - 兼容性:该连接器设计用于支持QSFP+模块,可以与其他符合SFF-8436规范的设备配合使用。
    - 技术支持:Amphenol Canada Corp.提供详尽的技术文档和支持服务,包括安装指南、用户手册和技术咨询等。

    常见问题与解决方案


    - Q: 插拔时出现异常噪音
    - A: 检查是否选择了具备噪声消除功能的型号,确认接头是否正确安装并紧密连接。
    - Q: 长时间使用后接触不良
    - A: 确认接触区域是否有氧化现象,清洁接触点并重新安装。

    总结和推荐


    这款38位置连接器以其高可靠性、高密度设计和低插拔力等特点,在数据中心和电信基础设施中表现出色。对于需要高速、稳定数据传输的应用场合,这款连接器是一个理想的选择。通过遵循推荐的PCB布局和安装指南,可以最大程度地发挥其性能。因此,我强烈推荐这款连接器作为高性能数据传输系统的首选连接解决方案。

FS1-R38-20A2-00参数

参数
长*宽*高 18.2mm(长度)*11.5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FS1-R38-20A2-00厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

FS1-R38-20A2-00数据手册

厂牌 PDF简要描述 下载
AMPHENOL 插接式连接器 - 其他 AMPHENOL FS1-R38-20A2-00 FS1-R38-20A2-00数据手册

FS1-R38-20A2-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
