901-9894-RFX

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL

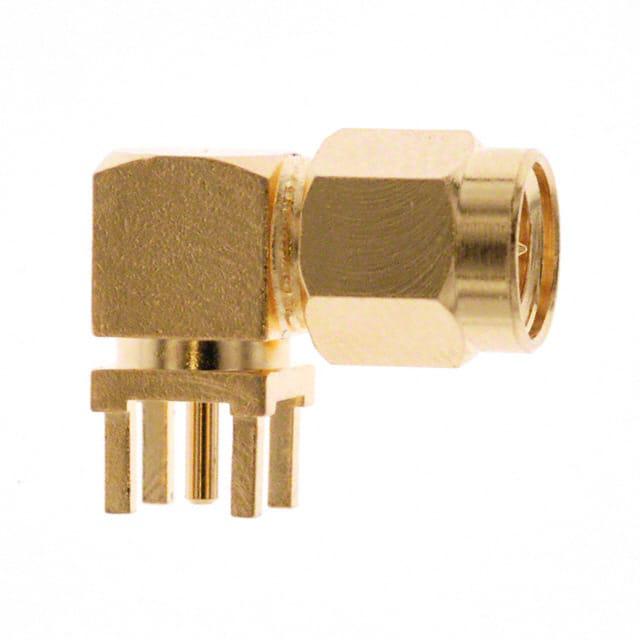

产品描述: Amphenol RF MMCX连接器公头 同轴连接器, 901-9894-RFX系列, 印刷电路板安装, 50Ω阻抗, 通孔端接
供应商型号: 1463071
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 901-9894-RFX

901-9894-RFX概述

    Amphenol® SMA Connectors: A Comprehensive Guide

    产品简介


    SMA(SubMiniature version A)连接器是在20世纪60年代开发的一种高频同轴连接器。它采用螺纹接口,设计用于半刚性同轴电缆,具备高精度、耐用性和广泛的频带范围,特别适用于要求精确相位匹配的应用场景,如相控阵雷达、测试设备和仪表系统。

    技术参数


    - 电气特性:
    - 阻抗: 50 Ω
    - 频率范围: 半刚性电缆 DC 至 18 GHz,柔性电缆 DC 至 12.4 GHz
    - 射频泄漏: 半刚性电缆 3 GHz 时最小为 100 dB-f,柔性电缆 3 GHz 时最小为 60 dB-f
    - 电压等级: 半刚性电缆 ≤ 500 Vrms,柔性电缆 ≤ 335 Vrms(取决于电缆)
    - 插入损耗: 最大为 0.03√f dB(GHz)
    - 机械特性:
    - 螺纹耦合: .250-36 UNS-2B
    - 耦合扭矩: 半刚性不锈钢 15 in-lbs(22 / 170 N-cm)最大,建议 7 / 10 in-lbs(80 / 110 N-cm)
    - 挤压螺母保持力: 最小 100 in-lbs(300 N-cm)

    - 环境特性:
    - 温度范围: -65°C 至 +165°C
    - 热冲击: MIL-STD-202, 方法 107, 条件 B
    - 潮湿抵抗: MIL-STD-202, 方法 106(除步骤 7b 外)
    - 腐蚀: MIL-STD-202, 方法 101, 条件 B
    - 振动: MIL-STD-202, 方法 204, 条件 D
    - 机械冲击: MIL-STD-202, 方法 213, 条件 1

    产品特点和优势


    - 宽带性能: 支持 DC 至 18 GHz 的频率范围,表现出低反射和优秀的电气性能。
    - 成本效益: 半导体级的 Brass SMA 连接器在 100 次插拔后提供 30% 的成本降低。
    - 多尺寸支持: 适用于 0.085" 和 0.141" 直径的半刚性电缆,以及所有柔性电缆,包括双屏蔽 RG-316。

    应用案例和使用建议


    - 基站和过程控制: 在这些应用场景中,SMA 连接器用于确保设备之间的可靠信号传输。
    - 电缆组件: 用于创建复杂的信号路径,保证信号质量不受干扰。
    - 仪器仪表: 在需要高精度相位调整的应用中,SMA 连接器提供了简单可靠的解决方案。

    兼容性和支持


    SMA 连接器通过 MIL-C-39012 和 CECC 22110/111 标准认证,与所有符合这些接口规范的连接器兼容。Amphenol 提供全面的技术支持,包括详细的安装指南和故障排除文档。

    常见问题与解决方案


    - 接触不良: 确保接触面清洁并正确拧紧螺母。
    - 信号衰减: 检查电缆长度和阻抗匹配情况,必要时更换适当的电缆。

    总结和推荐


    Amphenol® SMA 连接器以其广泛的频带支持、高可靠性以及出色的电气性能,在多种应用场合中表现出色。尤其适合对精度要求极高的场景。强烈推荐在需要高频信号传输和复杂布线结构的设计中使用此款连接器。

901-9894-RFX参数

参数
最大频率 18GHz
紧固类型 螺纹
端口数 1
触头端接 焊接
类型 Male Pin,Plug,Threaded
阻抗 50Ω
外壳颜色 金色
长*宽*高 16.6mm(长度)
安装方式 焊接安装,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

901-9894-RFX厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
