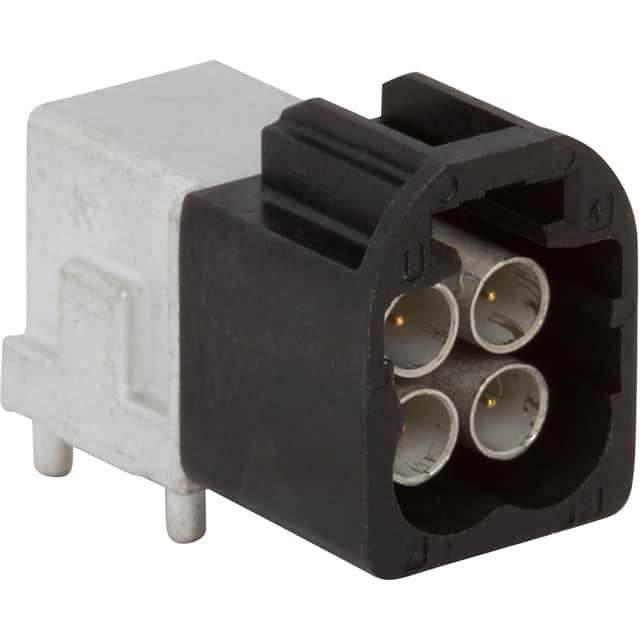

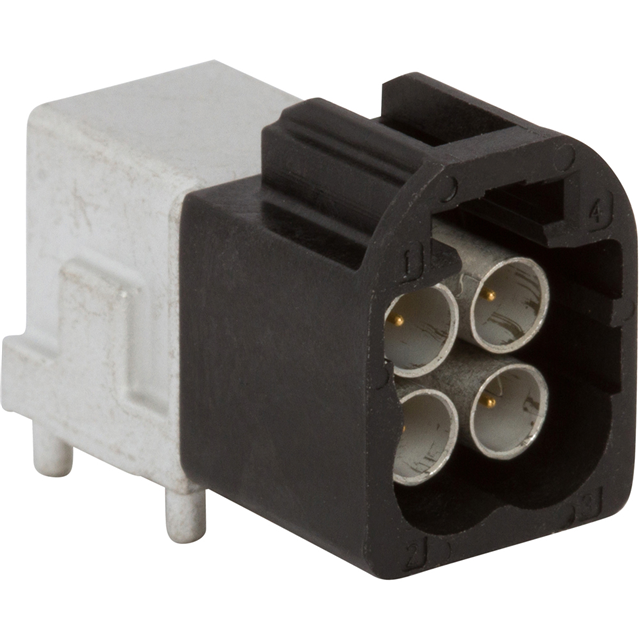

FM4-NARP-PCB-1

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Latch Lock,Male Pin,Plug 1 9GHz 50Ω 黑色 焊接 焊接安装,通孔安装 12mm(长度)*22.55mm(高度)
供应商型号: SXE-FM4-NARP-PCB-1
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) FM4-NARP-PCB-1

FM4-NARP-PCB-1概述

    AUTOMATE Type A Mini-FAKRA PCB Connectors 技术手册

    产品简介


    AUTOMATE Type A Mini-FAKRA PCB Connectors 是一款专为现代汽车设计的高密度连接器系统,提供紧凑型模块化外壳、多端口配置等特性。这些连接器主要用于各种汽车应用,如360度全景摄像头、计算模块、自动驾驶车辆、高级驾驶辅助系统(ADAS)、GPS导航系统、3D仪表盘、高带宽信息娱乐系统、远程启动和车辆控制、V2X通信等。

    技术参数


    - 阻抗: 50Ω ±10%
    - 频率范围: 直流至9GHz
    - 回波损耗:
    - DC至3GHz: 1.12 (-25dB) 最大值
    - DC至3GHz: 1.22 (-20dB) 最大值
    - DC至3GHz: 1.67 (-12dB) 最大值
    - 绝缘耐压: 750 VRMS (单/双版本800 VRMS)
    - 电流等级: ≤2A直流
    - 接触电阻:
    - 中心触点: <5mΩ
    - 外部触点: <5mΩ
    - 插拔次数: ≥25次
    - 接合力: ≤50N
    - 分离力: ≤5N
    - 温度范围: -40°C至+105°C
    - RoHS合规性: 免除第6C项

    产品特点和优势


    - 紧凑设计: 模块化外壳节省安装空间达80%
    - 低插拔力: 插拔操作便捷,无需过多力气
    - 冲击防护: 能够承受一定级别的物理冲击
    - 颜色编码: 便于装配过程中进行视觉指导
    - 机械键控: 防止误配连接器

    应用案例和使用建议


    - 360度全景摄像头: 需要高密度接口和耐用性
    - ECUs和计算模块: 高带宽传输需求
    - 自动驾驶车辆: 需要高可靠性、低延迟连接
    - ADAS: 需要稳定的高速信号传输
    使用建议:
    - 确保正确装配颜色编码和机械键控,避免误配
    - 注意连接器接合和分离力,确保操作安全
    - 在极端温度环境中使用时,考虑连接器的温度适应能力

    兼容性和支持


    这些连接器与其他行业标准选项互换使用。制造商提供全方位的技术支持和维护服务,包括电话和电子邮件支持。

    常见问题与解决方案


    - Q: 插拔力过大
    - A: 检查接合和分离力是否符合技术规范
    - Q: 连接不稳定
    - A: 检查颜色编码和机械键控是否正确
    - Q: 接触电阻过高
    - A: 确认触点金镀层无损伤,重新装配连接器

    总结和推荐


    AUTOMATE Type A Mini-FAKRA PCB Connectors 是一款性能优异、适应性强的产品,适用于多种复杂的汽车应用。其紧凑设计和高可靠性使其在市场上具有显著的竞争优势。强烈推荐用于对安装空间要求高且需保证数据传输稳定性的项目。

FM4-NARP-PCB-1参数

参数
阻抗 50Ω
外壳颜色 黑色
最大频率 9GHz
紧固类型 -
端口数 1
触头端接 焊接
类型 Latch Lock,Male Pin,Plug
长*宽*高 12mm(长度)*22.55mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 卷带包装

FM4-NARP-PCB-1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

FM4-NARP-PCB-1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL FM4-NARP-PCB-1 FM4-NARP-PCB-1数据手册

FM4-NARP-PCB-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
