925-106A-51S

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Snap-On 40GHz 50Ω 咬接 导线安装,支架安装,自由悬挂,通孔安装 5.33mm(长度)
供应商型号: 925-106A-51S
供应商: Master
标准整包数: 1
AMPHENOL 同轴连接器(RF) 925-106A-51S

925-106A-51S概述

    电子元器件产品技术手册概述

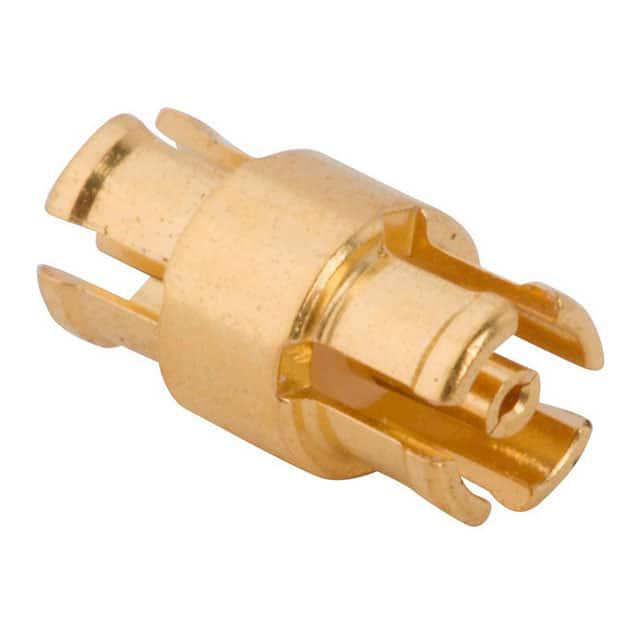

    本文将详细阐述一款高性能射频同轴连接器——SMPM Female Interface的技术参数、特点、应用及维护支持等关键信息。这款连接器由Amphenol RF制造,适用于多种高频通信系统中。

    1. 产品简介


    SMPM Female Interface是一种小型射频同轴连接器,专为高性能射频信号传输设计。其主要用于无线通信、雷达系统、航空航天及测试测量设备等领域。产品具有体积小、传输频率高、性能稳定等优点。

    2. 技术参数


    - 材料与镀层:主体采用铍铜材料,表面经过金镀处理;接触点同样为铍铜材质并进行金镀。
    - 电气性能:
    - 频率范围:直流至40 GHz。
    - 驻波比(VSWR):在直流到10 GHz范围内,最大值为1.20:1;在10-26.5 GHz范围内,最大值为1.30:1。
    - 耐压(D.W.V.):最小500 VRMS。
    - 物理特性:
    - 工作温度范围:-65°C至+165°C。
    - 寿命:至少100次插拔循环。

    3. 产品特点和优势


    - 小型化设计:相较于同类产品,尺寸更小,便于集成于紧凑型设备。
    - 高频性能卓越:能够实现高达40 GHz的频率传输,保证了信号的完整性。
    - 耐温性好:可在极端环境下正常工作,满足各种严苛条件下的需求。
    - 耐用性强:通过了100次插拔循环测试,确保长期使用的可靠性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于无线通信基站、军事雷达系统及航天探测器等。
    - 使用建议:安装时需注意避免物理损坏,尽量减少不必要的插拔操作以延长使用寿命。对于高频信号传输线路,要确保线缆的阻抗匹配良好。

    5. 兼容性和支持


    - 兼容性:与标准SMPM接口兼容,易于与其他射频设备连接。
    - 技术支持:Amphenol RF提供详尽的产品手册、技术文档和在线咨询服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。解决方案:检查插针是否有损坏,确保正确插入并适当紧固。
    - 问题2:信号衰减严重。解决方案:检查接头处是否干净无尘,确保良好的电气连接。

    7. 总结和推荐


    综上所述,SMPM Female Interface是一款性能优越、适用范围广泛的射频连接器,特别适合需要高可靠性和高频传输的应用场合。强烈推荐给对连接器性能要求较高的用户。
    该技术手册为用户提供了一个全面了解和选择SMPM Female Interface射频连接器的指南,相信能帮助您更好地理解和应用这一高性能产品。

925-106A-51S参数

参数
最大频率 40GHz
紧固类型 咬接
端口数 -
触头端接 -
类型 Snap-On
阻抗 50Ω
外壳颜色 -
长*宽*高 5.33mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

925-106A-51S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

925-106A-51S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 925-106A-51S 925-106A-51S数据手册

925-106A-51S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.2175 ¥ 179.7122
10+ $ 18.5082 ¥ 153.888
25+ $ 18.421 ¥ 153.163
50+ $ 16.5148 ¥ 137.2411
100+ $ 14.9494 ¥ 122.4203
250+ $ 14.8755 ¥ 121.8155
500+ $ 14.8755 ¥ 121.8155
库存: 90
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 179.71
