901-9218-SF

厂牌: AMPHENOL
产品描述: Threaded 12.4GHz 50Ω 螺纹 金 Plug至Plug,插头至插头 导线安装,自由悬挂,贴片安装,通孔安装
供应商型号: 523-901-9218-SF
供应商: Mouser
标准整包数: 1

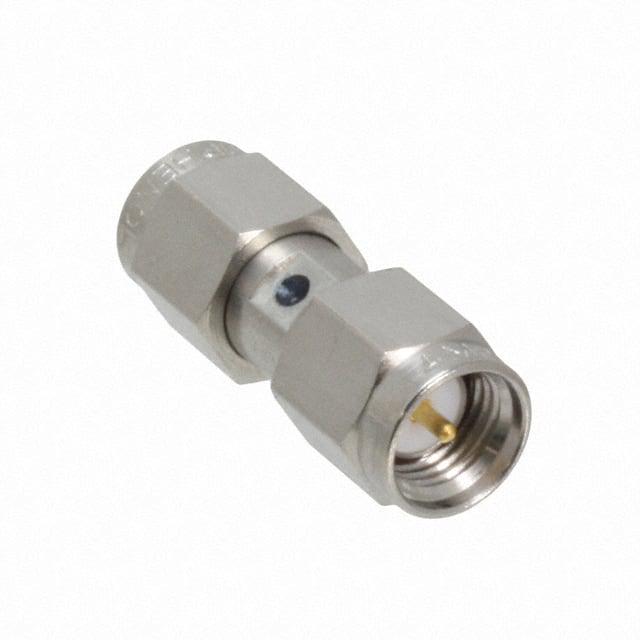

AMPHENOL 同轴连接器(RF) - 适配器 901-9218-SF

901-9218-SF概述

    Amphenol® RF SMA Connector 技术手册

    产品简介


    SMA(SubMiniature Version A)是一种射频连接器,开发于1960年代,以其线程接口著称。50Ω的SMA连接器是半精度、超小型连接器,适用于从直流到18GHz的电气性能。这些高性能连接器体积小巧,机械上具有出色的耐用性。广泛应用于相控阵雷达、测试设备、仪表系统等需要相位匹配技术的应用领域。例如,在航空电子设备中的仪表着陆系统(ILS)中,这些连接器能够提供简单而精确的相位调整方式。

    技术参数


    - 电气性能
    - 阻抗:50Ω
    - 频率范围:直流至18GHz(半刚性电缆),直流至12.4GHz(柔性电缆)
    - 射频泄漏:100dBf 最小值 @ 3GHz(半刚性电缆),60dB最小值 @ 3GHz(柔性电缆)
    - 电压等级:≤ 500Vrms(半刚性电缆,取决于电缆),≤ 335Vrms(柔性电缆,取决于电缆)
    - 接触电阻:中心接触 ≤ 2mΩ,外壳接触 ≤ 2mΩ,屏蔽体到本体 ≤ 0.5mΩ
    - 绝缘电阻:≥ 5000MΩ
    - 插入损耗:最大值为0.03√f (GHz)
    - 绝缘耐压:1500Vrms(半刚性电缆,海平面),1000Vrms(柔性电缆,海平面)
    - 机械性能
    - 螺纹耦合:0.250-36UNF-2B
    - 耦合扭矩:最大值为15英寸磅(22/170牛·厘米),推荐值为7/10英寸磅(80/110牛·厘米)
    - 耦合螺母保持力:最小值为100英寸磅(300牛·厘米)
    - 电缆接头固定:压接和焊接类型
    - 中心导体固定:焊接,除非另有说明
    - 捕获式触点:所有类型,除非另有说明
    - 耐久性:最低500次循环
    - 环境适应性
    - 温度范围:-65°C至+165°C
    - 热冲击:MIL-STD-202方法107条件B
    - 湿度抵抗:MIL-STD-202方法106(除步骤7b外)
    - 腐蚀:MIL-STD-202方法101条件B
    - 振动:MIL-STD-202方法204条件D
    - 机械冲击:MIL-STD-202方法213条件1
    - 海拔:MIL-STD-202方法105条件C(不适用70000英尺)

    产品特点和优势


    - 宽带性能:SMA连接器提供从直流到18GHz的低反射性能。
    - 材料选择:铜或不锈钢制成,可选镍或金镀层,提供30%的成本降低。
    - 灵活性:适用于直径0.085英寸和0.141英寸的半刚性电缆,以及所有类型的柔性电缆,包括双屏蔽RG-316。
    - 相位调节:提供易于机械调节的SMA连接器,便于在微波设备中进行相位调整。

    应用案例和使用建议


    - 基站:在无线通信基站中,SMA连接器被广泛用于稳定可靠的信号传输。
    - 仪器:在各类测试设备和仪表系统中,SMA连接器确保信号的精准传输。
    - 建议:在安装和使用过程中,注意正确紧固螺纹耦合,并避免过度拧紧,以免损坏接口。

    兼容性和支持


    SMA连接器符合MIL-C-39012和CECC 22110/111标准,并且在不同制造商之间相互兼容。Amphenol公司提供全面的技术支持和服务,包括安装指导和维修服务。

    常见问题与解决方案


    1. 问题:无法紧固耦合螺母。
    - 解决方案:检查是否使用了正确的扭矩工具,并按推荐值紧固。
    2. 问题:连接不稳定。
    - 解决方案:确保所有连接部位都已完全插入并紧固。
    3. 问题:信号质量下降。
    - 解决方案:检查是否有腐蚀或损坏,并更换故障部件。

    总结和推荐


    综上所述,Amphenol® RF SMA连接器是一款高可靠性和高性能的射频连接器,适用于广泛的电子应用领域。其卓越的电气性能、坚固的机械结构和广泛的应用场景使其在市场上具有很强的竞争优势。因此,强烈推荐使用这款产品以提高系统整体性能和可靠性。

901-9218-SF参数

参数
防护等级 -
适配器类型 Plug至Plug,插头至插头
最大频率 12.4GHz
紧固类型 螺纹
中心触头镀层
类型 Threaded
阻抗 50Ω
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装

901-9218-SF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9218-SF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 适配器 AMPHENOL 901-9218-SF 901-9218-SF数据手册

901-9218-SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
