HVSL1200082A170

产品分类: 汽车连接器
厂牌: AMPHENOL
产品描述: Amphenol Industrial 电动车连接器, HVSL1200系列, 带HVIL的RADSOK插头
供应商型号: 523-HVSL1200082A170
供应商: Mouser
标准整包数: 1

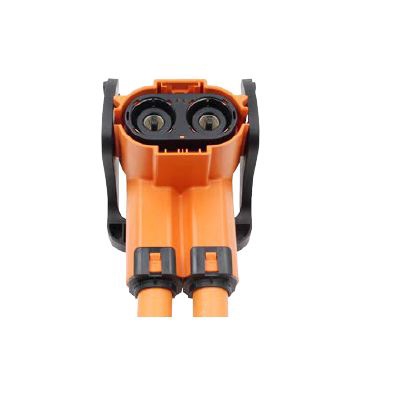

AMPHENOL 汽车连接器 HVSL1200082A170

HVSL1200082A170概述

    高性能高压安全锁连接器——EXCEL | MATE Max (HVSL1200)

    产品简介


    EXCEL | MATE Max (HVSL1200) 是一种专为混合动力电动汽车(HEV)应用设计的高性能高压安全锁连接器。这款连接器采用先进的RADSOK® Technology R4版本,直径为12毫米,具有出色的电磁干扰(EMI/RFI)屏蔽性能,达到60dB。它还具备IP68密封性能(接合时),并提供多种编码位置以确保准确匹配。这些特性使HVSL1200成为电池、逆变器、接线盒和电源分配箱等关键部件的理想选择。

    技术参数


    | 参数 | 值 |

    | 直径 | 12 mm |
    | 电磁干扰屏蔽性能 | 60 dB |
    | 密封性能(接合时) | IP68, IP6K9K |
    | 触摸防护等级 | IP2XB |
    | 额定电压 | 1000 V DC |
    | 最大额定电流 | 350 A @ 70°C ambient |
    | 绝缘电阻 | > 100 MΩ |
    | 工作温度范围 | -40°C 到 125°C |

    产品特点和优势


    EXCEL | MATE Max (HVSL1200) 的独特功能包括:
    - 高可靠性和安全性:内置高压安全锁(HVSL),确保在高压应用中的安全性。
    - 优越的屏蔽性能:高达60dB的EMI/RFI屏蔽性能,有效防止电磁干扰。
    - 多功能编码选项:多种编码位置,可进行精确匹配。
    - 耐用性:超过50次的插拔循环测试。
    这些特点使其在HEV电池、逆变器、接线盒和电源分配箱等领域的应用中表现出色,特别是在需要高可靠性和高安全性的场合。

    应用案例和使用建议


    应用案例:
    - HEV电池:用于连接高压电池组和控制系统,保证电力传输的安全和稳定。
    - 逆变器:适用于电动汽车逆变器系统的高压连接,确保系统稳定运行。
    - 接线盒和电源分配箱:在复杂电力系统中实现精确的电力分配和管理。
    使用建议:
    - 确保正确的电缆尺寸(70mm²到95mm²)与连接器匹配,以避免接触不良。
    - 在高温环境下使用时,注意检查绝缘电阻,确保其大于100 MΩ。
    - 使用合适的提取工具(如HVTOOL10R)进行插拔操作,以延长使用寿命。

    兼容性和支持


    EXCEL | MATE Max (HVSL1200) 符合USCAR-2、USCAR-37、LV-215和RoHS标准。该产品可与多种电子设备和系统兼容,具体兼容性请参考制造商提供的详细文档。
    厂商提供全面的技术支持和售后服务,包括安装指南、维护手册和技术咨询,帮助客户更好地使用和维护该产品。

    常见问题与解决方案


    问题1:插拔过程中感觉阻力较大,难以插入或拔出。
    解决方法:确认连接器已正确锁定,使用合适的提取工具(如HVTOOL10R)进行操作,以减少阻力。
    问题2:连接器出现接触不良。
    解决方法:检查电缆尺寸是否符合要求,确保插头和插座之间的绝缘层没有损坏。
    问题3:长时间使用后发现绝缘电阻降低。
    解决方法:定期检查并清洁连接器,确保接触面干净,以保持良好的绝缘性能。

    总结和推荐


    EXCEL | MATE Max (HVSL1200) 是一款专为高压和高可靠性应用设计的高性能连接器。其卓越的电磁屏蔽性能、高压安全锁设计以及广泛的适用性使其在HEV和其他高压电力系统中表现出色。如果您正在寻找一个能够满足严苛工作条件的连接解决方案,EXCEL | MATE Max (HVSL1200)将是您的不二之选。强烈推荐使用此产品!

HVSL1200082A170参数

参数
排数 1
间距 -
针脚数 -
安装方式 导线安装
应用等级 工业级

HVSL1200082A170厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

HVSL1200082A170数据手册

厂牌 PDF简要描述 下载
AMPHENOL 汽车连接器 AMPHENOL HVSL1200082A170 HVSL1200082A170数据手册

HVSL1200082A170封装设计

查看详情并下载
Symbol
Footprint
3D Model
