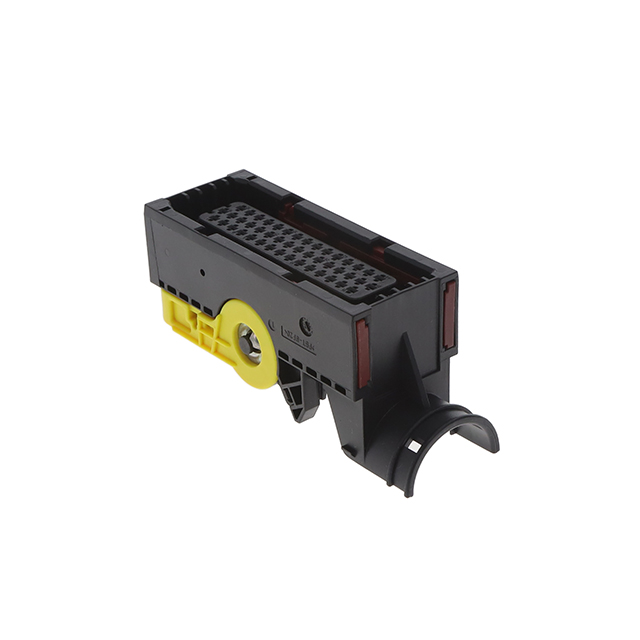

1-2112231-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: LEAVYSEAL 护套是采用密封结构的重载连接器,提供 15 至 92 多种位置排列方式。这些连接器提供六种尺寸,使用把手锁定系统进行插接,并具有集成电缆附件。该护套可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号盒式及片式端子,并且可负载高达 40 安培的电流。
供应商型号: 3792154
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 汽车连接器 1-2112231-1

1-2112231-1概述

    # LEAVYSEAL 连接器外壳技术手册详解

    1. 产品简介


    基本描述
    LEAVYSEAL 系列连接器外壳是一种专为电线到板或电线到设备设计的高性能产品,型号为 1-2112231-1。此产品提供强大的密封功能,并通过其设计确保了卓越的机械和电气性能。它的主要功能在于支持复杂的电源电路连接,广泛应用于汽车电子、工业自动化和通信设备等领域。
    主要功能
    - 支持电线到板及电线到设备的连接。
    - 密封性能优异,适用于潮湿环境。
    - 提供高达 46个位置,支持高密度布线需求。
    - 额定工作电压可达 36 VDC,适合多种电力传输场景。
    应用领域
    - 汽车电子:如车身控制模块(BCM)和动力系统接口。
    - 工业控制:如电机驱动设备和仪器仪表。
    - 通信设备:如网络设备的电源管理模块。

    2. 技术参数


    以下是该产品的关键技术规格:
    | 参数类别 | 参数值 |

    | 产品名称 | LEAVYSEAL 连接器外壳 |
    | 封装类型 | 密封型 |
    | 中心间距 | 4 mm (.157 in) |
    | 位置数量 | 46 |
    | 配合键码 | A |
    | 接触尺寸 | 1.5K |
    | 额定电流 | 最大 20 A |
    | 额定电压 | 36 VDC |
    | 工作温度范围 | -30°C 至 120°C (-22°F 至 248°F) |
    | 防护等级 | IP67 |
    | 燃烧等级 | UL 94HB |
    其他重要参数:
    - 尺寸:高度 36.4 mm,宽度 43.5 mm,长度 104 mm。
    - 插针间距:每行间距 6 mm。
    - 材质:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT GF20)。
    - 包装方式:每盒包装量为 159 件。

    3. 产品特点和优势


    特点
    - 密封性:提供优异的防尘和防水性能,达到 IP67 等级。
    - 高可靠性:接触件经过严格测试,可承受高温高压工作环境。
    - 多样化配置:支持多种排列组合方式,适用于不同需求。
    - 便捷安装:带有电缆自由悬挂功能,便于布线和安装。
    优势
    - 在高振动或潮湿环境中表现稳定。
    - 低故障率和高耐用性,提升系统可靠性。
    - 环保材料选择,符合多项国际标准,包括欧盟 RoHS 和 REACH。
    - 兼容多种配件,易于集成到现有系统中。

    4. 应用案例和使用建议


    应用案例
    - 汽车电子:用于汽车 ECU(电子控制单元)与传感器之间的连接,有效降低系统失效风险。
    - 工业控制:适配于高压开关柜内部的线路连接,保证连续运行。
    - 通信设备:为服务器机房中的配电箱提供安全可靠的电力连接。
    使用建议
    - 确保连接器插拔到位后,使用锁扣固定以提高稳定性。
    - 在潮湿环境中,需定期检查密封圈的状态,防止老化或损坏。
    - 严格按照技术手册推荐的温度范围操作,避免过热或超低温影响性能。

    5. 兼容性和支持


    兼容性
    该产品与其他 LEAVYSEAL 系列部件高度兼容,例如盖板(型号 2112233-1)和接头(型号 964972-1)。此外,还可配套其他品牌的相关组件。
    厂商支持
    TE Connectivity 提供全天候技术支持服务,客户可通过拨打免费电话 +1 800 522 6752 获得帮助。同时,官网支持下载相关 CAD 文件和产品文档。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针接触不良 | 确认插针清洁且正确插入位置 |
    | 密封性能下降 | 检查密封圈完整性并更换 |
    | 温度过高导致功能异常 | 确保设备工作在指定温度范围内 |
    | 插拔困难 | 使用专用工具辅助插拔 |

    7. 总结和推荐


    综合评估
    LEAVYSEAL 系列连接器外壳凭借其密封性、高可靠性及兼容性,在汽车、工业和通信领域具有显著优势。其设计注重细节,满足严格的行业标准,是一款值得信赖的电子元器件产品。
    是否推荐
    我们强烈推荐该产品,尤其针对需要高安全性、高稳定性的场景。无论是初学者还是专业人士,均可从这款产品中受益匪浅。同时,配合良好的技术支持和丰富的配套资源,使其成为理想的选择。
    最终结论:推荐使用!

1-2112231-1参数

参数
排数 3
针脚数 46
间距 4
长*宽*高 104.013mm*43.5mm*36.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1-2112231-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2112231-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1-2112231-1 1-2112231-1数据手册

1-2112231-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
