1-968322-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 2 2.54mm 20pin 导线安装,自由悬挂,通孔安装 26.1mm(长度)*7.9mm(高度)
供应商型号: 1-968322-1
供应商: 国内现货
标准整包数: 2000

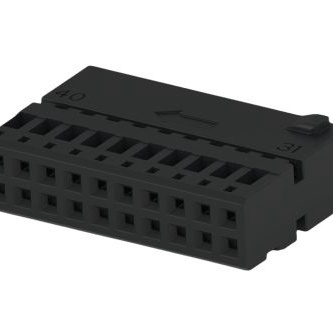

TE CONNECTIVITY 汽车连接器 1-968322-1

1-968322-1概述

    # 电子元器件产品技术手册:MQS Housing for Female Terminals

    产品简介


    MQS Housing for Female Terminals是一款专为汽车连接器设计的电线到板或电线到电线连接器组件。它主要用于信号传输,并提供20个位置,采用2.54毫米中心线间距。该产品主体颜色为黑色,适用范围广泛,可用于多种电子设备和汽车系统中。

    技术参数


    - 型号:1-968322-1
    - 产品类型:电线到板/电线到电线连接器
    - 位置数量:20
    - 中心线间距:2.54毫米(0.1英寸)
    - 额定电压:50伏特
    - 接触尺寸:0.63毫米
    - 最大接触电流:7.5安培
    - 温度范围:操作温度范围-40°C至120°C
    - 材料:聚对苯二甲酸丁二醇酯玻璃纤维增强(PBT GF)
    - 高度:7.9毫米(0.311英寸)
    - 宽度:16毫米(0.63英寸)
    - 长度:26.1毫米(1.028英寸)

    产品特点和优势


    - 可靠性高:采用20个位置设计,确保了高密度的连接,从而提高了信号传输的可靠性。
    - 环境适应性强:工作温度范围宽广,可承受从-40°C到120°C的极端温度条件,适合各种恶劣环境。
    - 阻燃材料:采用PBT GF材料,具有良好的阻燃性能,提高了安全性。
    - 易于安装:采用电缆自由悬挂式安装方式,方便快捷。

    应用案例和使用建议


    应用案例
    该产品常用于汽车连接器、工业自动化设备、通信设备等领域。例如,在汽车行业中,它通常用于引擎控制单元(ECU)和其他车载控制系统中,以实现可靠的数据传输。
    使用建议
    - 环境选择:尽量避免长时间暴露在极高或极低温度环境中,以延长使用寿命。
    - 接线注意事项:在进行接线时要确保接触良好,避免虚焊或断路。
    - 定期检查:建议定期检查连接器的状态,确保连接牢固,避免松动导致的信号丢失。

    兼容性和支持


    该产品与同类的电线到板或电线到电线连接器兼容。如有需要,可咨询技术支持获取更多信息。制造商提供了全面的支持服务,可通过电话或网站获得帮助。

    常见问题与解决方案


    - 问题:连接器无法插入到位。
    - 解决办法:请检查是否有异物阻挡,确保插头和插座正确对齐。
    - 问题:信号传输不稳定。
    - 解决办法:确认接触点清洁无尘,检查是否有虚焊现象,必要时重新焊接。

    总结和推荐


    综上所述,MQS Housing for Female Terminals凭借其高性能、高可靠性和广泛的适用性,成为许多应用场合的理想选择。特别是在汽车和工业自动化领域,它的表现尤为出色。如果您正在寻找一款能够满足高性能要求且具备优异环境适应性的连接器组件,这款产品无疑是您的最佳选择。强烈推荐在相关项目中使用此款产品。

1-968322-1参数

参数
排数 2
间距 2.54mm
针脚数 20pin
长*宽*高 26.1mm(长度)*7.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

1-968322-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-968322-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1-968322-1 1-968322-1数据手册

1-968322-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
