1-1718643-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器外壳 汽车连接器母座, MCON 1.2系列, 2路, 插入式安装
供应商型号: 26M-1-1718643-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 1-1718643-1

1-1718643-1概述


    产品简介

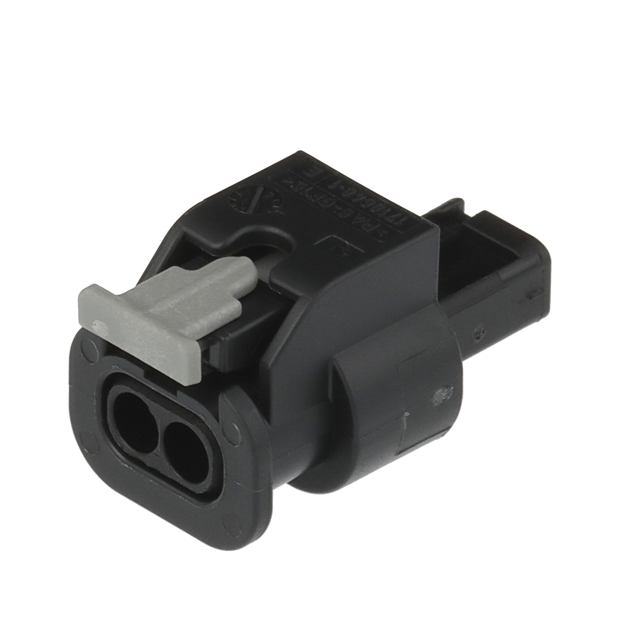

    TE Connectivity MCON 1.2 - LL密封式连接器
    TE Connectivity的MCON 1.2 - LL密封式连接器是一种专为严苛环境设计的小型连接器。它具有卓越的防水和防尘性能,适用于汽车、工业控制、通信设备等多个领域。该连接器包含内壳(INNER HOUSING)、外壳(OUTER HOUSING)、接触点(CONTACT)、密封圈(SEAL)和盖子(CPA),能够确保电路的可靠性和稳定性。

    技术参数


    - 产品型号: MCON 1.2 - LL
    - 针数: 2
    - 最大电线截面: 1.0 mm² FLR
    - 适用腔体尺寸: 3.55 mm
    - 电流承载能力: 见产品规格书108-18782
    - 材料: 内壳采用PA66-GF30,外壳采用PA6-GF15
    - 颜色: 黑色、紫色、蓝色、黄色和红色
    - 密封材料: MVQ
    - 重量: 2.4 g
    - 工作温度范围: -40°C 至 +125°C

    产品特点和优势


    - 高性能密封: 提供IP67级防护,确保在恶劣环境下的稳定运行。
    - 可靠连接: 采用独特的锁紧机构,保证接触点在使用过程中的稳固性。
    - 多功能用途: 可用于多种行业和应用场合,满足不同的需求。
    - 高可靠性: 严格的测试标准和质量控制确保产品长期可靠运行。
    - 易于安装: 设计精巧,便于装配和拆卸,提高工作效率。

    应用案例和使用建议


    应用案例
    1. 汽车制造: 用于发动机舱内的线束连接,确保车辆在极端环境下的正常运行。
    2. 工业自动化: 用于机器人手臂上的传感器和执行器连接,保证控制系统稳定可靠。
    3. 通信设备: 用于网络交换机和路由器之间的信号传输,提高数据传输的稳定性和安全性。
    使用建议
    - 保持清洁: 定期检查连接器的清洁度,避免灰尘和杂物进入影响性能。
    - 正确连接: 确保接头插接到位并锁定,避免松动导致的接触不良。
    - 防护措施: 在暴露于有害环境时,采取必要的防护措施以延长使用寿命。

    兼容性和支持


    - 兼容性: 该连接器可与TE Connectivity的其他系列和规格的产品配套使用。
    - 支持: TE Connectivity提供全面的技术支持和售后服务,包括产品选型、安装指导和故障排除。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接器无法锁定 | 检查锁紧机构是否损坏或未正确安装。 |
    | 接触不良 | 清理接触点,确保接触良好。 |
    | 密封失效 | 更换新的密封圈,并确认安装正确。 |

    总结和推荐


    总体评价:TE Connectivity的MCON 1.2 - LL密封式连接器凭借其高性能密封、可靠的连接能力和广泛的适用性,成为市场上极具竞争力的产品。无论是在汽车制造、工业自动化还是通信设备领域,这款连接器都能提供出色的表现和稳定的性能。
    推荐理由:鉴于其卓越的设计和严格的质量控制,强烈推荐使用TE Connectivity的MCON 1.2 - LL密封式连接器。无论是对产品的可靠性和耐用性的要求,还是在复杂环境下的适应能力,它都是理想的选择。

1-1718643-1参数

参数 值
排数 1
针脚数 2pin
间距 4mm
长*宽*高 15mm*26.5mm*14.8mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

1-1718643-1厂商介绍

TE Connectivity从事连接与传感解决方案的设计和制造,产品覆盖连接器、传感器、天线、继电器、开关、无源元件、线缆及热缩套管等,服务于工业自动化、汽车、能源、数据连接和医疗技术等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TE Connectivity 相关型号,如 282088-1、350536-1、1473672-1、1827570-2 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

1-1718643-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1-1718643-1 1-1718643-1数据手册

1-1718643-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2849
10+ ¥ 2.7135
100+ ¥ 2.2686
500+ ¥ 2.1861
1000+ ¥ 2.0741
库存: 14300
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 3.28
