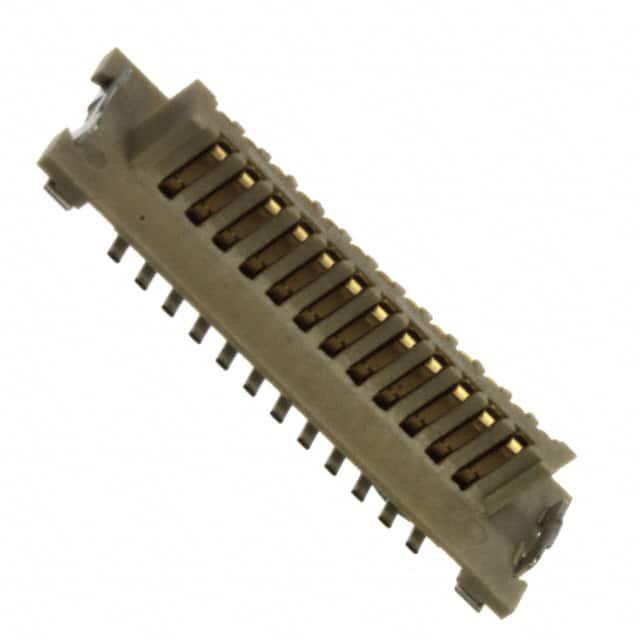

91910-21125LF

厂牌: AMPHENOL
产品描述: Center Strip Contacts,Header 1mm 2 25pin 4.15mm 860μm 380nm 金 贴片安装
供应商型号: N-91910-21125LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) 91910-21125LF

91910-21125LF概述


    产品简介


    Conan® 1.00mm 连接器系统是Amphenol推出的一款专为工业应用和恶劣环境设计的夹层连接器。该产品凭借其独特的“咔哒”声设计,显著提升了连接的安全性和易用性。Conan® 1.00mm 支持垂直和直角配置,适用于多种复杂的电子包装方案。此外,它不仅满足了高性能需求,还确保了对恶劣环境的适应能力,广泛应用于通信网络设备、安全电子设备、能源控制模块、医疗诊断仪器等多个领域。

    技术参数


    材料:
    - 接触基底金属:插头为磷青铜,插座为高弹力铜合金。
    - 接触表面处理:金镀层或GXT®。
    - 焊脚区域:1.27μm镍镀层上覆纯锡。
    - 外壳材料:奶油色LCP(UL94V-0阻燃等级)。
    机械性能:
    - 插拔力:插针最大125克,拔针最小25克。
    - 插座到PCB的保持力:≥44牛顿。
    - 接触滑动距离:0.64毫米。
    - 耐久性:≥30次循环。
    电气性能:
    - 绝缘电阻:≥1000兆欧。
    - 接触电阻:≤30毫欧。
    - 耐压值:500伏交流电,60赫兹。
    - 电流承载能力:每针连续1.0安培。
    - 差分信号对的信号完整性:
    - 阻抗:50皮秒边缘速率下±10%为100欧姆。
    - 插入损耗:<1.5分贝(至5千兆赫)。
    - 近端串扰(NEXT):≤3.5%。
    - 远端串扰(FEXT):≤2.5%。
    环境性能:
    - 在EIA 364-65标准下IMFG测试,无SO₂,持续20天。
    - 高温寿命:可达105°C。

    产品特点和优势


    Conan® 1.00mm 连接器系统具备多项独特功能和优势:
    - 多样化的配置选项:提供9到69个位置的选择,以及4.15毫米到7.0毫米的堆叠高度,以满足不同电子包装需求。
    - 高性能信号传输:支持高达5千兆比特每秒的数据传输速率,并兼容PCIe® Gen高速性能。
    - 安全可靠的连接:特有的“咔哒”声音确认以及极化设计防止误配,增强了连接安全性。
    - 环境适应性强:采用UL94V-0阻燃材料,确保在恶劣环境下稳定运行。
    - 灵活封装:多种包装方式可供选择,包括带真空吸盘盖的卷带包装和管状包装,适用于生产与原型开发。

    应用案例和使用建议


    应用案例:
    Conan® 1.00mm 广泛应用于工业自动化、医疗诊断设备、通讯基础设施等领域。例如,在医疗设备中,该连接器能够实现多板平行堆叠,确保设备内部各部件间的高效信号传输。
    使用建议:
    - 在进行电路板设计时,应充分考虑连接器的堆叠高度和方向要求,避免因安装不当导致接触不良。
    - 对于大批量生产,建议选用带真空吸盘盖的卷带包装,以提高生产效率。
    - 在高温环境下使用时,需注意连接器的热膨胀效应,并适当调整固定装置。

    兼容性和支持


    Conan® 1.00mm 连接器系统兼容主流电子元器件及设备,尤其适合需要高密度互连的应用场景。Amphenol公司提供了详尽的技术文档和客户支持服务,包括在线教程、产品定制服务以及快速响应的技术支持团队,帮助用户快速解决问题并优化产品使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 检查插针是否有污物或弯曲,清理后重新插入。 |
    | 连接松动 | 确保安装过程中锁扣已完全卡紧。 |
    | 接触电阻过高 | 更换连接器或清洁接触面。 |

    总结和推荐


    Conan® 1.00mm 连接器系统以其卓越的性能、多样化的设计和出色的环境适应能力,成为工业和商业应用的理想选择。其在信号完整性和机械稳定性方面的优异表现,使其在市场上具有很强的竞争优势。我们强烈推荐此产品用于需要高可靠性和高密度连接的场景。
    最终评分:9/10
    推荐理由:高度兼容、安全便捷且环境友好,非常适合现代工业电子领域的高端需求。

91910-21125LF参数

参数
触头镀层厚度 380nm
类型 Center Strip Contacts,Header
间距 1mm
排数 2
触头镀层
板上高度 860μm
针脚数 25pin
接合堆叠高度 4.15mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

91910-21125LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
