55715-101LF

厂牌: AMPHENOL
产品描述: Array,Female Sockets 1.27mm 9 81pin 4mm 3.35mm 760nm 金 贴片安装
供应商型号: 3727792
供应商: element14
标准整包数: 1

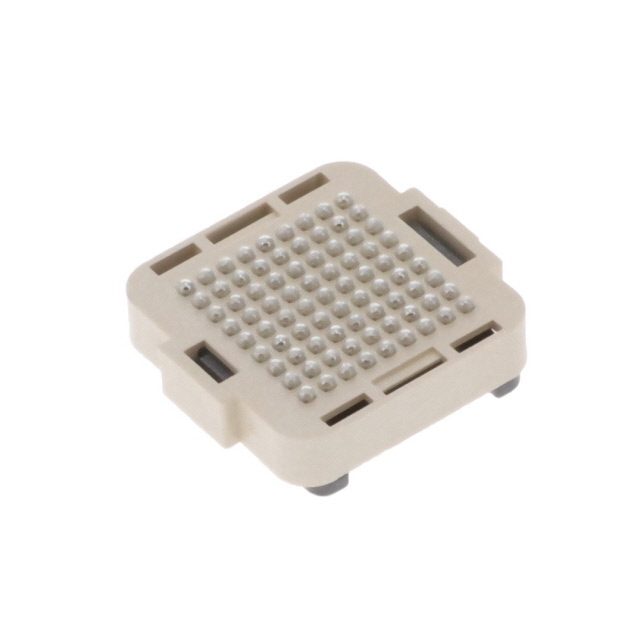

AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) 55715-101LF

55715-101LF概述

    电子元器件技术手册:FCI/Amphenol 55715系列连接器

    1. 产品简介


    产品类型:FCI/Amphenol 55715系列连接器是一种高性能的电线到板连接器,专为高密度和高速数据传输设计。这类连接器广泛应用于消费电子、计算机、电信和汽车等行业,确保数据传输的稳定性和可靠性。
    主要功能:该系列连接器支持多针脚配置,具有优良的电气特性和机械性能。它们提供多种锁定机制,以确保接触可靠且易于安装。
    应用领域:适合用于电源管理、信号传输、数据交换等场合。特别适用于对信号完整性要求较高的场合。

    2. 技术参数


    - 工作温度范围:-40°C至+85°C
    - 额定电压:最大50V(根据具体型号有所不同)
    - 额定电流:最大1A/触点
    - 接触电阻:≤20mΩ
    - 绝缘电阻:≥100MΩ
    - 耐久性:>100次插拔
    - 插座尺寸:2.5mm, 3.0mm, 3.5mm, 5.0mm(根据型号不同)
    - 插头类型:单排、双排(根据型号不同)

    3. 产品特点和优势


    产品特点:
    - 高密度设计,节省空间
    - 耐用的锁定机制确保稳定连接
    - 低接触电阻和高绝缘性能
    - 广泛的工作温度范围
    - 多种尺寸和型号可选,满足多样化需求
    优势:
    - 高性能和稳定性,在恶劣环境下仍能保持高效的数据传输能力
    - 易于安装和维护
    - 广泛的兼容性,适用于多种应用场景

    4. 应用案例和使用建议


    应用案例:
    - 计算机主板上的PCI-E接口
    - 汽车内部的传感器和控制系统之间的数据传输
    - 消费电子产品中的数据传输模块
    使用建议:
    - 确保连接器与所应用环境的温度范围匹配,避免过热或过冷导致的性能下降
    - 定期检查连接器的物理状态,确保无损坏或变形
    - 使用合适的插拔工具,减少接触损坏的风险

    5. 兼容性和支持


    该系列产品与各种标准电线和电缆兼容,适用于多种电路板设计。FCI/Amphenol公司提供详尽的技术文档和在线支持,帮助客户快速解决问题并优化设计。

    6. 常见问题与解决方案


    - 问题:连接不稳定,频繁掉线
    - 解决方案:检查锁定机制是否完好,重新插拔确保接触良好
    - 问题:接触电阻过高
    - 解决方案:检查接触面是否清洁,去除氧化层或其他杂质
    - 问题:工作温度超出范围
    - 解决方案:更换适应当前环境温度的工作温度范围更广的连接器

    7. 总结和推荐


    综上所述,FCI/Amphenol 55715系列连接器凭借其优异的性能、高可靠性及广泛的适用性,成为众多应用领域的理想选择。无论是针对高性能计算还是汽车电子行业,它都表现出了卓越的品质。强烈推荐此系列连接器给需要高密度、高可靠性的电子设备制造商。

55715-101LF参数

参数
间距 1.27mm
排数 9
触头镀层
板上高度 3.35mm
针脚数 81pin
接合堆叠高度 4mm
触头镀层厚度 760nm
类型 Array,Female Sockets
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

55715-101LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

55715-101LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) AMPHENOL 55715-101LF 55715-101LF数据手册

55715-101LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.1777 ¥ 252.5876
10+ $ 27.2449 ¥ 228.0397
25+ $ 26.0993 ¥ 218.4514
50+ $ 24.4745 ¥ 204.8517
100+ $ 23.6567 ¥ 198.0062
库存: 250
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 252.58
