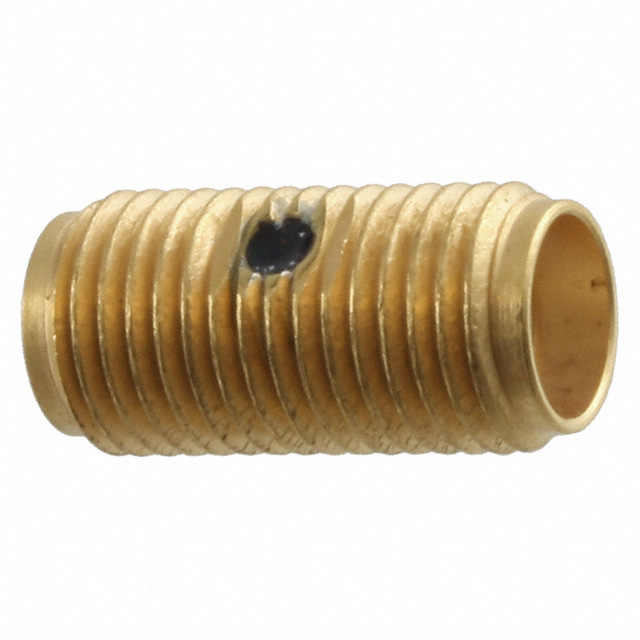

901-9217

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Threaded 12.4GHz 50Ω 螺纹 导线安装,支架安装,自由悬挂,贴片安装,通孔安装 12.7mm(长度)
供应商型号: WES-901-9217
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 901-9217

901-9217概述

    SMA Connectors: 技术概述

    产品简介


    SMA(SubMiniature version A)是一种在1960年代开发的射频连接器,广泛应用于需要高精度连接的场合。它们通过螺纹接口提供卓越的电气性能,支持从直流到18GHz的频率范围。SMA连接器特别适用于相控阵雷达、测试设备、ILS(仪表着陆系统)等使用相位匹配技术的仪器。

    技术参数


    - 电气性能
    - 阻抗:50Ω
    - 频率范围:半刚性电缆可达18GHz,柔性电缆可达12.4GHz
    - 最小泄漏:100dB-f@3GHz(半刚性电缆),60dB-f@3GHz(柔性电缆)
    - 额定电压:半刚性电缆最大为500Vrms,柔性电缆最大为335Vrms
    - 接触电阻:中心接触≤2mΩ,外接触≤2mΩ,编织层至主体≤0.5mΩ
    - 绝缘电阻:最小5000MΩ
    - 插入损耗:最大0.03√f(GHz)
    - 机械性能
    - 螺纹耦合:1/4-36 UNC-2B
    - 耦合扭矩:最大15英寸-磅(22/170 N-cm),推荐7/10英寸-磅(80/110 N-cm)
    - 耦合螺母保持力:最小100英寸-磅(300 N-cm)
    - 环境性能
    - 温度范围:-65°C到+165°C
    - 潮湿耐受性:MIL-STD-202方法106
    - 冲击:MIL-STD-202方法213条件1

    产品特点和优势


    - 广泛的工作频率范围(DC到18GHz)。
    - 高可靠性设计,确保长期稳定性能。
    - 多种材料选项(不锈钢、黄铜)以适应不同应用场景。
    - 通过插入螺纹和反极性接口系统确保正确安装。
    - 广泛的应用领域,从基站到航空导航系统。

    应用案例和使用建议


    - 基站和过程控制:SMA连接器用于构建稳定的信号传输链路,提高通信系统的可靠性和稳定性。
    - 电缆组件:适用于需要高频传输的应用,如无线通讯系统。
    - 仪表设备:相位可调的SMA连接器便于实现精确的机械调整,适用于需要高精度测量的场合。

    兼容性和支持


    SMA连接器可以与所有符合MIL-C-39012和CECC 22110/111标准的连接器兼容,保证了其在各种工业标准下的通用性。制造商提供了详细的技术支持文档和在线服务(Amphenol RF:800-627-7100),确保用户能够获得全面的支持。

    常见问题与解决方案


    - 接触不良:检查接触面是否清洁且紧固。
    - 泄露问题:确认电缆和连接器的密封良好。
    - 损坏:确保操作过程中避免过度扭转连接器。

    总结和推荐


    SMA连接器以其广泛的频率范围、高可靠性及多功能性成为众多应用的理想选择。无论是在高要求的通信系统还是精密仪器中,SMA连接器都能提供可靠的连接解决方案。强烈推荐使用,特别是在需要高性能射频连接的应用中。

901-9217参数

参数 值
端口数 -
触头端接 -
类型 Threaded
阻抗 50Ω
外壳颜色 -
最大频率 12.4GHz
紧固类型 螺纹
长*宽*高 12.7mm(长度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

901-9217厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9217数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 901-9217 901-9217数据手册

901-9217封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 50.9996 ¥ 431.9666
库存: 12
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 431.96
直接购买
加入购物车
