首页  >  产品百科  >  901-125-11

901-125-11

厂牌: AMPHENOL
产品描述: Threaded 12.4GHz 50Ω 螺纹 金 Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,贴片安装,通孔安装 15.9mm(长度)*7.92mm(高度)
供应商型号: 901-125-11
供应商: Master
标准整包数: 1

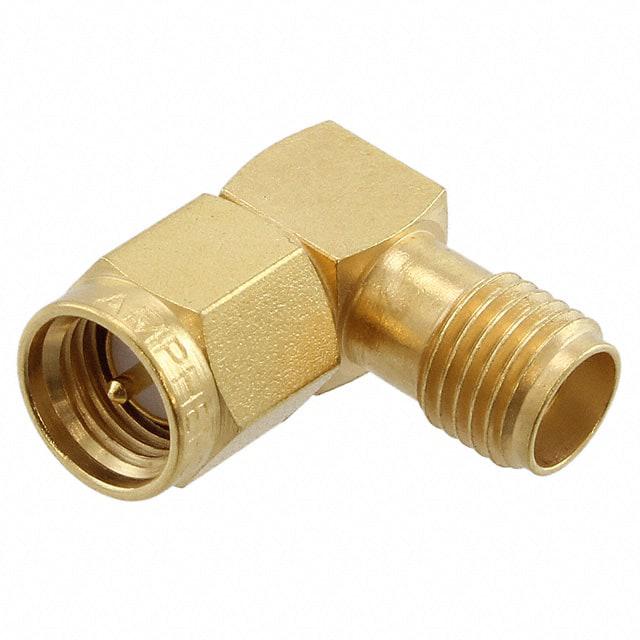

AMPHENOL 同轴连接器(RF) - 适配器 901-125-11

901-125-11概述

    Amphenol® RF SMA Connectors

    产品简介


    SMA(SubMiniature version A)连接器是一种广泛应用的射频同轴连接器,于1960年代开发而成。它们采用螺纹接口,具有出色的电气性能,从直流到18GHz的频率范围内表现稳定。这些高精度、小型化的连接器以其卓越的机械耐用性和广泛的用途,在雷达系统、测试设备和仪器仪表中得到了广泛的应用。

    技术参数


    - 电气参数
    - 阻抗:50Ω
    - 频率范围:半刚性电缆为DC至18GHz,柔性电缆为DC至12.4GHz
    - 射频泄漏:半刚性电缆在3GHz时最小为100dB-f,柔性电缆在3GHz时最小为60dB
    - 最大电压(海平面):半刚性电缆为≤500 Vrms(取决于电缆),柔性电缆为≤335 Vrms(取决于电缆)
    - 接触电阻:中心接触点≤2mΩ,外接触点≤2mΩ,编织层到主体≤0.5mΩ
    - 绝缘电阻:最小为5,000 MΩ
    - 插入损耗最大:0.03√f (GHz)
    - 击穿电压:半刚性电缆在海平面上为1,500 Vrms,柔性电缆为1,000 Vrms
    - 机械参数
    - 螺纹耦合:0.250-36
    - 耦合扭矩:最大为15 in-lbs(22/170 N-cm),推荐为7/10 in-lbs(80/110 N-cm)
    - 耦合螺母保持力:最小100 in-lbs(300 N-cm)
    - 线缆固定方式:压接和焊接类型
    - 中心导体固定方式:焊接(除非另有说明)
    - 捕获式触点:所有类型(除非另有说明)
    - 使用寿命(接合次数):至少500次(不锈钢),100次(黄铜)
    - 环境参数
    - 温度范围:-65°C至+165°C
    - 热冲击:符合MIL-STD-202方法107条件B
    - 湿气抵抗:符合MIL-STD-202方法106(除步骤7b以外)
    - 腐蚀:符合MIL-STD-202方法101条件B
    - 振动:符合MIL-STD-202方法204条件D
    - 机械冲击:符合MIL-STD-202方法213条件1
    - 高度:符合MIL-STD-202方法105条件C(不适用70,000英尺)

    产品特点和优势


    - 宽带性能:从直流到18GHz的低反射性能,采用0.250-36螺纹耦合接口。
    - 经济高效:黄铜SMA提供镍或镀金处理,30%的成本节省,达到100次接合。
    - 广泛适用性:适用于0.085英寸和0.141英寸直径的半刚性电缆,以及所有类型的柔性电缆,包括双屏蔽RG-316。
    - 相位可调性:方便的机械调节,使微波装置易于调整相位。

    应用案例和使用建议


    - 基站:用于通信基站中的射频信号传输。
    - 过程控制:用于工业自动化系统的信号传输。
    - 仪器仪表:在精密测量仪器中确保信号传输的准确性。
    使用建议:根据不同的应用场景选择合适的电缆类型(半刚性或柔性)。在安装过程中注意正确拧紧螺纹,确保良好的电气连接。在高温和高湿环境下,可以使用热缩管或密封垫进行防水处理。

    兼容性和支持


    - 兼容性:符合MIL-C-39012和CECC 22110/111标准,可以与所有符合这些接口规范的连接器互换。
    - 支持:提供全面的技术文档和客户支持服务,保证产品的可靠性和易用性。

    常见问题与解决方案


    - 问题一:接触电阻过高。
    - 解决方案:检查电缆和连接器是否正确安装和接合,必要时重新压接和焊接。

    - 问题二:信号衰减过大。
    - 解决方案:确认连接器的选择是否符合所需的应用频率范围,并检查安装是否正确。

    - 问题三:耐久性不足。
    - 解决方案:对于频繁使用的应用场合,选择更耐用的不锈钢材料。

    总结和推荐


    Amphenol® RF SMA连接器凭借其优异的电气性能、广泛的应用范围以及坚固的机械结构,成为了高性能射频通信和测量系统中的首选。无论是基站、仪器仪表还是其他需要高可靠性连接的场合,该系列连接器都表现出色。因此,强烈推荐使用Amphenol® RF SMA连接器以满足您的应用需求。

901-125-11参数

参数
适配器类型 Plug至Jack,插头至插座
最大频率 12.4GHz
紧固类型 螺纹
中心触头镀层
类型 Threaded
阻抗 50Ω
防护等级 -
长*宽*高 15.9mm(长度)*7.92mm(高度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装,袋装

901-125-11厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-125-11数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 适配器 AMPHENOL 901-125-11 901-125-11数据手册

901-125-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 104.0514 ¥ 865.1444
5+ $ 84.4096 ¥ 701.831
10+ $ 81.6836 ¥ 678.8061
15+ $ 74.9578 ¥ 613.8294
25+ $ 69.5773 ¥ 569.7684
50+ $ 69.5773 ¥ 569.7684
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 865.14
