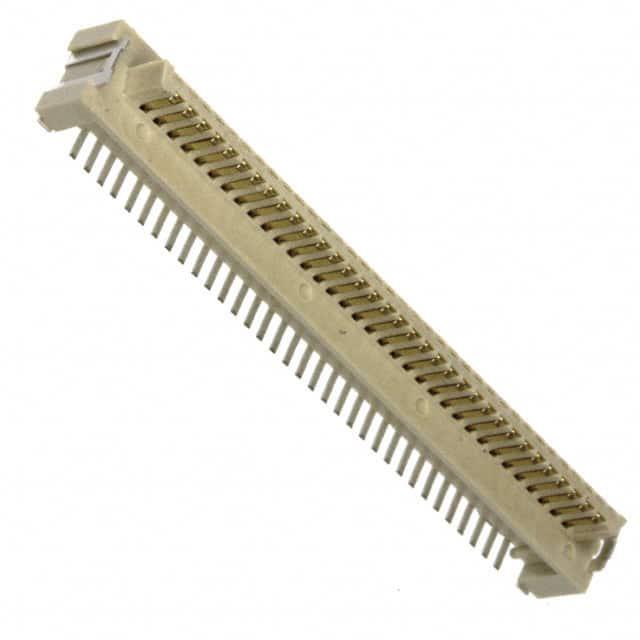

91910-21569LF

厂牌: AMPHENOL
产品描述: Center Strip Contacts,Header 1mm 2 69pin 7mm 3.72mm 380nm 金 贴片安装
供应商型号: N-91910-21569LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) 91910-21569LF

91910-21569LF概述

    Conan® 1.00mm Mezzanine Connector: Technical Overview

    产品简介


    Conan® 1.00mm 是一种专为工业应用和恶劣环境设计的层叠连接器。这款连接器的独特之处在于其易于操作的设计,如“咔嗒”声提示确保了安全可靠的插接。适用于各种严苛环境,包括通讯、网络设备、安全电子设备、能源控制器/模块/显示设备、机器对机器(M2M)通信设备、办公室设备、销售点设备、扫描设备、便携式仪表、医疗诊断设备等领域。

    技术参数


    - 材料:
    - 插头:磷青铜
    - 插座:高弹力铜合金
    - 接触区域镀层:金或GXT®
    - 焊锡尾部镀层:纯锡覆盖1.27μm镍
    - 壳体材料:奶油色LCP (UL94V-0)

    - 机械性能:
    - 插拔力:每接触点最大125克(插入),最小25克(拔出)
    - 保持力:连接器到PCB的最小保持力为44牛
    - 接触擦移:0.64毫米
    - 寿命:30次插拔周期

    - 电气性能:
    - 绝缘电阻:最小1000兆欧
    - 接触电阻:最大30兆欧
    - 耐压:交流500V RMS,60赫兹
    - 电流承载能力:每个接触点连续1.0安培
    - 信号完整性(差分对,仅限连接器):
    - 阻抗:±10% @ 100欧姆
    - 插入损耗:最高1.5分贝至5GHz
    - 近端串扰:≤3.5%(10-90%边缘)
    - 远端串扰:≤2.5%(10-90%边缘)
    - 环境要求:
    - 潮湿气体腐蚀测试:IMFG EIA 364-65 class 2a,无二氧化硫,20天插接
    - 高温寿命:105°C

    产品特点和优势


    - 垂直配置:可提供多种位置和堆叠高度,支持多样化电子封装方案
    - 接口兼容性:垂直与垂直插接配置,以及垂直插头与直角插头之间的插接配置
    - 音频反馈:“咔嗒”声确保安全可靠插接
    - 防误配:外壳具有极化功能
    - 多种包装选项:适应不同的生产需求
    - 符合环保要求:RoHS合规,无铅

    应用案例和使用建议


    - 平行板堆叠应用:垂直配置支持平行板堆叠,增强系统的可靠性
    - 垂直板堆叠应用:垂直插头与直角插头之间可实现垂直堆叠,提高空间利用率
    - 环境适应性:适用于极端温度条件下的应用,确保系统稳定运行

    兼容性和支持


    - 与PCIe Gen的兼容性:部分堆叠高度支持PCIe Gen高性能
    - 制造商支持:提供详细的使用说明和维护指南,帮助用户解决技术难题

    常见问题与解决方案


    - Q: 如何确保插接的安全性?
    - A: 使用“咔嗒”声作为插接完成的提示,确保连接可靠
    - Q: 如何防止误配?
    - A: 外壳具有极化功能,有效防止错误插接
    - Q: 是否支持高电流传输?
    - A: 每个接触点可以连续承载1.0安培电流

    总结和推荐


    Conan® 1.00mm连接器凭借其坚固耐用的设计和广泛的适用性,在工业领域表现出色。无论是在通讯网络还是医疗诊断设备中,其优秀的信号完整性和可靠的机械性能都为其在众多同类产品中脱颖而出。尽管初始成本可能略高,但其长期的稳定性与易用性使其成为各领域工程师的首选。综合来看,强烈推荐使用此款产品以满足高端应用的需求。

91910-21569LF参数

参数
类型 Center Strip Contacts,Header
间距 1mm
排数 2
触头镀层
板上高度 3.72mm
针脚数 69pin
接合堆叠高度 7mm
触头镀层厚度 380nm
安装方式 贴片安装
零件状态 在售
包装方式 管装

91910-21569LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

91910-21569LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 阵列/边缘型/夹层式(板对板) AMPHENOL 91910-21569LF 91910-21569LF数据手册

91910-21569LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.3284 ¥ 28.2914
80+ $ 3.1724 ¥ 26.9654
200+ $ 3.0804 ¥ 26.1834
350+ $ 3.0192 ¥ 25.6632
库存: 3409
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 990.19
