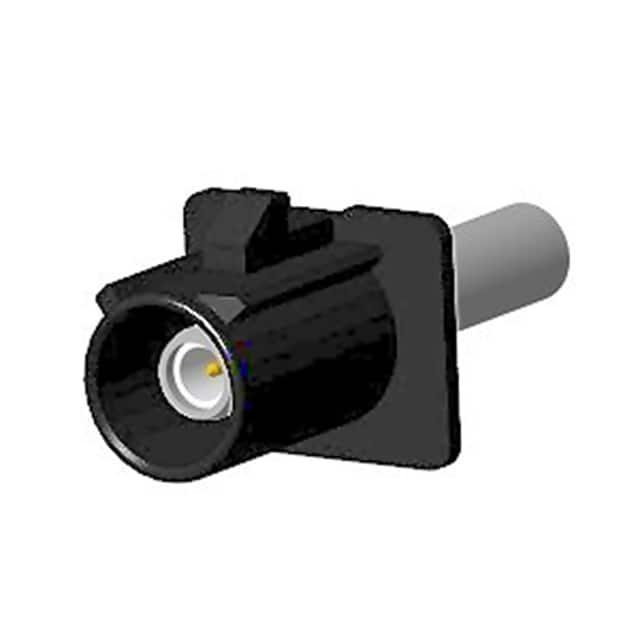

FA1-NASP-C01-1

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Locking Ramp,Male Pin,Plug 1 6GHz 50Ω 黑色 滑锁 压接 法兰安装,贴片安装,面板安装 20.5mm(长度)*12mm(高度)
供应商型号: 2919322
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) FA1-NASP-C01-1

FA1-NASP-C01-1概述

    FAKRA到SMA电缆组件:产品技术手册

    产品简介


    FAKA到SMA电缆组件是专为在紧凑空间内工作的设备设计的高性能电缆组件。它们在灵活电缆上采用标准长度设计,适用于多种应用场合。这些电缆组件结合了FAKRA和SMA两种类型的高精度连接器,能够提供稳定可靠的信号传输性能,最高可达3GHz。
    主要功能:
    - FAKRA到SMA电缆组件适合在复杂环境中使用的设备。
    - 支持多样化的应用场景,如360°摄像头、高级驾驶辅助系统(ADAS)、精密GPS等。
    - 无工具安装,方便快捷。
    应用领域:
    - 360°摄像头
    - 高级驾驶辅助系统(ADAS)
    - 精密GPS
    - RFID
    - 无人机
    - 无线基础设施
    - 天线
    - 手持设备
    - 测试和测量

    技术参数


    - 连接器类型:FAKRA 直头插头至SMA 直头插头/FAKRA 直头插头至SMA 直头插座/FAKRA 直头插座至SMA 直头插头/FAKRA 直头插座至SMA 直头插座
    - 电缆类型:柔性电缆(RG-174 和 RG-58)
    - 阻抗:50 欧姆
    - 工作频率范围:高达3GHz
    - 长度选项:
    - 6英寸(152.4毫米)至36英寸(914.4毫米)
    - 可选定制长度:1000毫米、2000毫米和3000毫米
    - 连接方式:插销式接口和螺纹接口

    产品特点和优势


    1. 设计灵活:专门针对紧凑空间设计,能够在狭小的空间内保持良好的连接性能。
    2. 广泛的应用支持:适用于各种高要求的应用场景,比如无线基础设施、ADAS系统、精密GPS定位、RFID标签读写等。
    3. 耐久性测试:每个产品都经过严格的结构完整性及耐用性测试,确保长期使用的可靠性。
    4. 无工具安装:无需额外的工具即可完成安装,极大简化了操作流程。
    5. 多样化长度选择:提供从6英寸到36英寸的标准长度选项,并可根据需要提供更长的定制长度。

    应用案例和使用建议


    FAKA到SMA电缆组件特别适用于需要高性能和紧凑型设计的应用,例如:
    - 汽车领域:用于车辆内部和外部的高级驾驶辅助系统(ADAS)、无线通信模块、GPS接收器等。
    - 工业控制:作为自动化生产线中的关键部件,负责将传感器和控制器之间进行高速信号传输。
    - 消费电子产品:可以应用于智能手表、耳机等便携设备中,以满足小型化需求。
    为了充分利用这些电缆组件的优势,在使用过程中需要注意以下几点:
    - 正确匹配连接器:请确保所选电缆两端的连接器类型与您的设备相匹配。
    - 避免过度弯曲:虽然这些电缆具有良好的柔韧性,但过度弯折可能导致损坏。
    - 定期检查维护:尽管具备高耐用性,仍需定期检查连接部位是否松动,以确保最佳性能。

    兼容性和支持


    这些电缆组件与各种品牌和型号的FAKRA和SMA连接器兼容。如果您在安装过程中遇到任何问题,Amphenol RF公司提供了专业的技术支持服务。他们可以通过电话(800.627.7100)或访问官方网站(www.amphenolrf.com)获取更多信息。

    常见问题与解决方案


    1. 问题: 安装时发现无法正确对齐连接器。
    解决办法: 确认连接器型号正确,并按照说明书上的步骤仔细操作。
    2. 问题: 在高频传输下信号质量下降。
    解决办法: 检查连接点是否松动,必要时更换新组件。
    3. 问题: 电缆外观损伤。
    解决办法: 若电缆表面出现破损,建议及时更换新电缆以保证正常工作。

    总结和推荐


    FAKA到SMA电缆组件凭借其出色的设计理念和卓越的性能表现,在众多行业中得到了广泛应用。其紧凑型结构加上易于安装的特点使得这些组件成为市场上颇具竞争力的产品之一。无论是对于汽车电子制造商还是工业自动化领域的工程师来说,这都是一个值得信赖的选择。因此,强烈推荐这一系列的FAKA到SMA电缆组件,以提升您的项目质量和效率。

FA1-NASP-C01-1参数

参数
最大频率 6GHz
紧固类型 滑锁
端口数 1
触头端接 压接
类型 Locking Ramp,Male Pin,Plug
阻抗 50Ω
外壳颜色 黑色
长*宽*高 20.5mm(长度)*12mm(高度)
安装方式 法兰安装,贴片安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

FA1-NASP-C01-1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

FA1-NASP-C01-1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL FA1-NASP-C01-1 FA1-NASP-C01-1数据手册

FA1-NASP-C01-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
