901-3143-1000

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Threaded 18GHz 50Ω 螺纹 支架安装,贴片安装,隔板安装,面板安装 34.6mm(长度)*20.6mm(高度)
供应商型号: 901-3143-1000
供应商: Master
标准整包数: 1

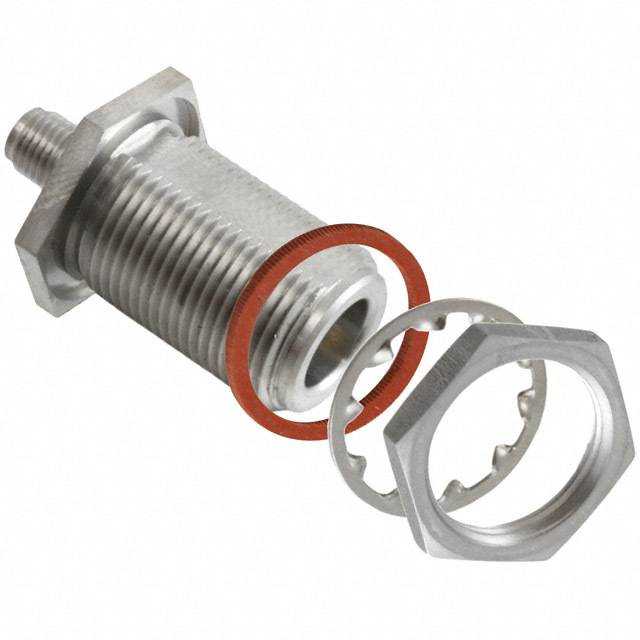

AMPHENOL 同轴连接器(RF) 901-3143-1000

901-3143-1000概述

    SMA Jack to Type N Bulkhead Jack Adapter 技术手册

    1. 产品简介


    SMA Jack到Type N Bulkhead Jack适配器是一种用于不同射频接口之间的转换设备,适用于各种需要不同射频连接器之间互连的应用场合。此适配器广泛应用于通信设备、雷达系统、测试仪器和各类需要高可靠性射频信号传输的场合。

    2. 技术参数


    - 基本尺寸:
    - 长度:1.360英寸(参考值)
    - 面板厚度:最小0.536英寸,最大0.627英寸
    - 螺纹规格:SMA Jack为1/4-36 UNS-2A螺纹;Type N Jack为5/8-24 UNEF-2A螺纹
    - 电气特性:
    - 阻抗:50欧姆
    - 工作频率范围:取决于具体应用场合
    - 电镀材料:接触点采用镀金铍铜(BeCu),提供高导电性和耐腐蚀性
    - 机械特性:
    - 耐用性:至少500个循环周期
    - 温度范围:-65°C至+165°C
    - 包装:
    - 单位包装
    - 标签上需标注“Amphenol RF, 901-3143-1000, 和日期代码”

    3. 产品特点和优势


    - 高可靠性:500次插拔周期,保证长期稳定使用。
    - 宽温度范围:从-65°C到+165°C,适应各种恶劣环境。
    - 优异的电气性能:阻抗匹配为50欧姆,保证信号传输的高效性。
    - 易于安装:使用标准的SMA和Type N螺纹连接器,方便安装和维护。

    4. 应用案例和使用建议


    - 应用场景:
    - 通信设备:适用于基站和无线通信设备间的信号转换。
    - 测试仪器:用于实验室环境下的测试设备间信号的精确转换。
    - 雷达系统:适用于复杂环境下的雷达信号处理。
    - 使用建议:
    - 在安装前检查设备的螺纹规格是否匹配。
    - 安装时注意密封性,确保防水和防尘。
    - 建议在高温环境下使用时进行额外的热管理措施。

    5. 兼容性和支持


    - 兼容性:与符合MIL-STD-348标准的SMA和Type N接口完全兼容。
    - 支持和维护:Amphenol公司提供全面的技术支持,包括产品使用咨询、故障诊断和维修服务。

    6. 常见问题与解决方案


    - 问题1:如何检查适配器是否正常工作?
    - 解决方案:使用信号发生器和示波器进行测试,确保信号无失真和反射。

    - 问题2:适配器出现信号衰减怎么办?
    - 解决方案:检查连接器的接触点是否有氧化或污染,清理接触面,确保良好的电接触。
    - 问题3:在极端温度下信号不稳定怎么办?
    - 解决方案:考虑增加适当的热管理措施,如散热片或加热器,确保设备在极端温度下仍能正常工作。

    7. 总结和推荐


    综上所述,SMA Jack到Type N Bulkhead Jack适配器凭借其高可靠性、优异的电气性能和广泛的温度适应能力,在多种应用场合中表现出色。建议在需要高性能射频信号转换的应用中优先选择此产品。

901-3143-1000参数

参数
端口数 -
触头端接 -
类型 Threaded
阻抗 50Ω
外壳颜色 -
最大频率 18GHz
紧固类型 螺纹
长*宽*高 34.6mm(长度)*20.6mm(高度)
安装方式 支架安装,贴片安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

901-3143-1000厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-3143-1000数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 901-3143-1000 901-3143-1000数据手册

901-3143-1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 332.2865 ¥ 2762.8251
5+ $ 297.5206 ¥ 2436.3972
7+ $ 273.4138 ¥ 2238.9869
13+ $ 272.0529 ¥ 2227.8421
19+ $ 256.3228 ¥ 2099.0286
25+ $ 256.3228 ¥ 2099.0286
库存: 32
起订量: 1 增量: 0
