首页  >  产品百科  >  031-70537-12G

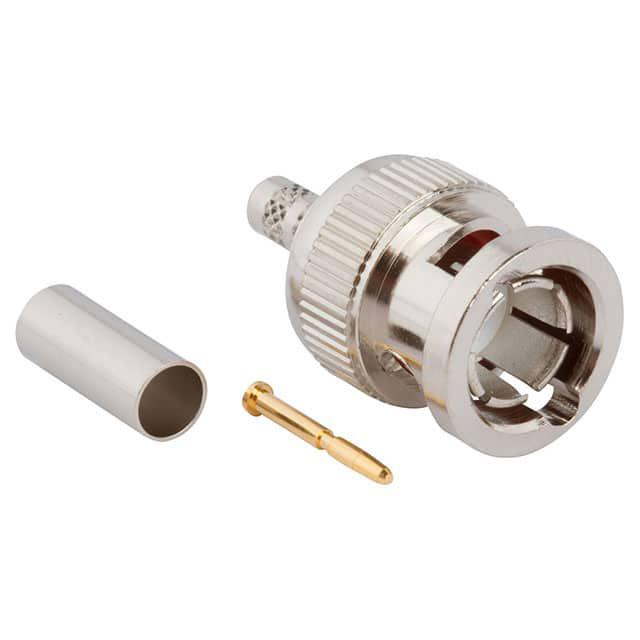

031-70537-12G

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pin,Plug 1 12GHz 75Ω 银色 插销锁 压接 导线安装,自由悬挂,通孔安装 24.7mm(长度)
供应商型号: 2766808
供应商: element14
标准整包数: 1
AMPHENOL 同轴连接器(RF) 031-70537-12G

031-70537-12G概述


    产品简介


    本文将对Amphenol RF公司的BNC Crimp Plug - 75 Ohm进行详细介绍。这是一种专为高频率信号传输设计的同轴连接器,适用于广播电视、通信系统、雷达设备等多个领域。其主要功能是实现不同电缆之间的高效信号传输,并保证信号的稳定性和低损耗。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 阻抗:75 Ohm
    - 频率范围:DC - 12 GHz
    - 最小回波损耗:
    - DC - 6 GHz:30 dB
    - 6 - 12 GHz:15 dB
    - 耐压:1500 VRMS(最小)
    - 耐用性:至少500个循环
    - 温度范围:-30°C 至 +75°C
    - 绝缘体材料:PTFE,自然色
    - 接触针材料:黄铜,镀金
    - 主体材料:黄铜,镍镀层

    产品特点和优势


    该BNC Crimp Plug - 75 Ohm具备以下几个显著特点:
    1. 高可靠性:在广泛的工作温度范围内(-30°C 至 +75°C),仍能保持稳定的性能。
    2. 耐久性强:经过至少500个循环测试,确保长期使用中的可靠性。
    3. 高频信号传输:支持高达12 GHz的频率范围,特别适合广播电视和雷达系统等对信号完整性要求高的场合。
    4. 高效传输:阻抗为75 Ohm,能够有效减少信号传输过程中的衰减和干扰。
    5. 易于安装:通过简单的压接方式实现快速可靠的连接。

    应用案例和使用建议


    应用案例
    该产品广泛应用于电视发射台、卫星通信系统、雷达设备等领域。例如,在广播电视行业,这种连接器可以用于信号分配网络,确保稳定的视频和音频传输。
    使用建议
    1. 正确压接:务必按照手册中的指示进行正确的压接操作,以确保连接的可靠性和稳定性。
    2. 防潮处理:在潮湿环境中使用时,可考虑添加适当的防护措施,如防水套或密封剂。
    3. 定期检查:在长时间使用后,定期检查连接器的状态,确保没有因磨损或其他原因导致的性能下降。

    兼容性和支持


    该BNC Crimp Plug - 75 Ohm与大部分符合BNC接口标准的电缆兼容,适用于多种不同的应用场景。Amphenol RF公司提供了详尽的技术文档和支持服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方法:检查压接是否正确,并确认压接工具是否适当。如果问题持续存在,可能需要重新进行压接操作。

    2. 信号质量下降
    - 解决方法:确认连接器和电缆的匹配阻抗。如果发现阻抗不匹配,需更换相应的电缆或连接器。

    3. 接触不良
    - 解决方法:清洁接触针和插座部分,确保无尘无杂质。必要时,可使用专用的接触清洁剂。

    总结和推荐


    总体而言,Amphenol RF公司的BNC Crimp Plug - 75 Ohm是一款高性能的同轴连接器,适用于各种高频信号传输场景。其优异的电气性能、高可靠性和简便的操作使其成为许多应用的理想选择。强烈推荐此产品用于需要高精度和稳定性的信号传输系统。

031-70537-12G参数

参数
触头端接 压接
类型 Bayonet Lock,Male Pin,Plug
阻抗 75Ω
外壳颜色 银色
最大频率 12GHz
紧固类型 插销锁
端口数 1
长*宽*高 24.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

031-70537-12G厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

031-70537-12G数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 031-70537-12G 031-70537-12G数据手册

031-70537-12G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 45.7674
10+ ¥ 42.27
25+ ¥ 37.16
100+ ¥ 35.72
250+ ¥ 28.59
500+ ¥ 28.02
库存: 419
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 45.76
直接购买
加入购物车
