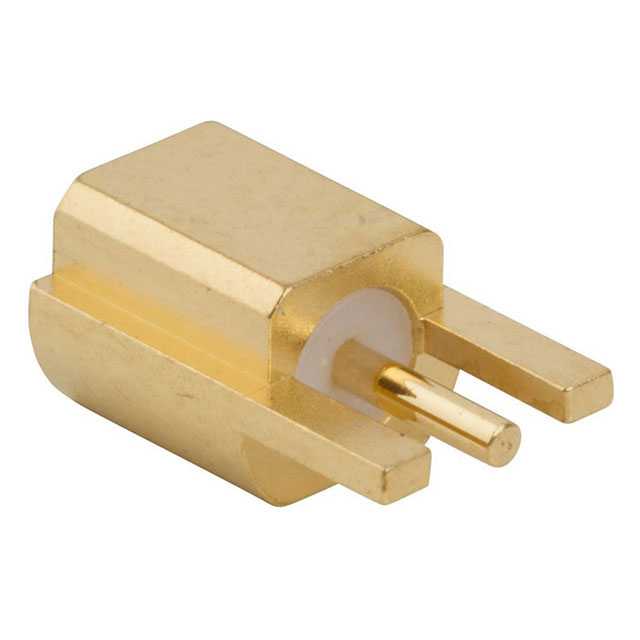

908-22100T

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Female Socket,Jack,Snap-On 1 6GHz 50Ω 金色 推锁 焊接 板安装,焊接安装,贴片安装,边缘安装 4.47mm(长度)*3.51mm(高度)
供应商型号: 523-908-22100T
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) 908-22100T

908-22100T概述


    产品简介


    MMCX连接器是一种微小型连接器系列,具有旋转式锁紧机构,允许360度旋转,为PCB布局提供了灵活性。这些连接器符合欧洲CECC 22000规范,属于6GHz 50Ω互连系统。MMCX连接器提供多种型号,包括表面贴装、边缘卡和电缆连接器。

    技术参数


    - 电气特性:
    - 阻抗:50 Ω
    - 频率范围:DC - 6 GHz
    - VSWR(电压驻波比):
    - DC - 4 GHz:≤ 1.15
    - 4 - 6 GHz:≤ 1.40
    - RF泄漏:最低60 dB @ 1 GHz(柔性电缆),最低70 dB @ 1 GHz(半刚性电缆)
    - 电压额定值:≤ 170 Vrms(取决于电缆)
    - 接触电阻:
    - 中心触点:≤ 10 mΩ
    - 外部触点:≤ 5 mΩ
    - 绝缘电阻:≥ 1,000 MΩ
    - 介电强度:500 Vrms(海平面)
    - 机械特性:
    - 耦合方式:即插即用耦合
    - 插入力:≤ 3.4 lbs (15N)
    - 拔出力:≥ 1.4 lbs (6N)
    - 寿命:≥ 500次插拔循环
    - 环境特性:
    - 温度范围:-55°C 到 +155°C
    - 热冲击:MIL-STD-202方法107,条件F
    - 防潮:MIL-STD-202方法106
    - 腐蚀:MIL-STD-202方法101,条件B
    - 振动:3个方向,频率范围10 - 150 Hz
    - 冲击:MIL-STD-202方法213,条件B

    产品特点和优势


    - 宽带性能:低反射设计确保了出色的宽带性能。
    - 快速连接:独特的快插/快拆设计大大减少了安装时间。
    - 广泛的适用性:符合CECC 22000标准,适用于多种应用场合。
    - 灵活性:提供多种类型的连接器(直型、直角型、边缘安装型等),适合不同需求。

    应用案例和使用建议


    应用案例:
    - 电缆组件
    - 射频电路
    - 无线通信
    - 电视广播
    使用建议:
    - 在高频应用中使用时,确保选用合适的电缆类型以匹配频率范围。
    - 安装过程中应尽量减少接触电阻,确保良好的电气性能。
    - 长期使用或恶劣环境下应定期检查和维护,确保可靠性。

    兼容性和支持


    - 兼容性:该系列连接器与其他标准MMCX组件完全兼容。
    - 支持:Amphenol公司提供详尽的技术支持和售后服务,确保客户能够顺利使用并维护产品。

    常见问题与解决方案


    - 问题1:连接器接触不良。
    - 解决方案:检查电缆和连接器是否有损坏,必要时更换。
    - 问题2:插入力过大。
    - 解决方案:确认安装过程中是否正确操作,确保没有额外压力。
    - 问题3:长期使用后接触电阻增加。
    - 解决方案:定期进行清洁和维护,确保接触面干净无尘。

    总结和推荐


    总结:
    MMCX连接器凭借其卓越的宽带性能、快速连接能力和广泛的环境适应性,成为许多射频和无线通信领域的理想选择。特别是其高可靠性、广泛的应用范围和良好的市场反馈,使其在市场上占据重要地位。
    推荐:
    鉴于其出色的性能和广泛应用,我们强烈推荐MMCX连接器用于需要高性能射频连接器的各种应用场合。无论是研发阶段还是大规模生产,该系列产品都是可靠的选择。

908-22100T参数

参数
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 6GHz
紧固类型 推锁
端口数 1
长*宽*高 4.47mm(长度)*3.51mm(高度)
安装方式 板安装,焊接安装,贴片安装,边缘安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

908-22100T厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

908-22100T数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 908-22100T 908-22100T数据手册

908-22100T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.8545 ¥ 66.3705
10+ $ 6.127 ¥ 51.7732
25+ $ 5.5404 ¥ 46.8164
50+ $ 5.2164 ¥ 44.0786
100+ $ 4.9032 ¥ 41.432
250+ $ 4.5252 ¥ 38.2379
500+ $ 4.137 ¥ 34.9577
1000+ $ 3.8955 ¥ 32.917
库存: 554
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.37
