9921-40001

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: SMPS 65GHz 50Ω 导线安装,自由悬挂,通孔安装
供应商型号: 4199312
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 9921-40001

9921-40001概述

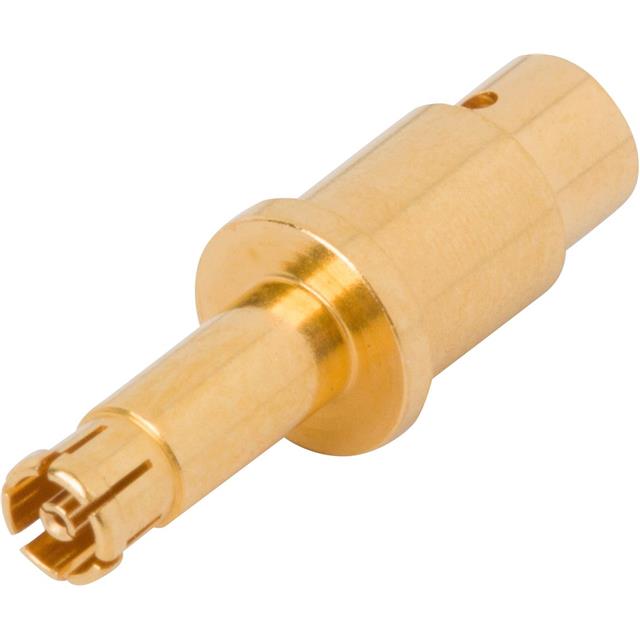

    # 高频盲插式插座技术手册

    产品简介


    产品类型及功能
    本产品是一款高频盲插式插座,专为M38999系列连接器设计,适用于16号腔体配置。作为高可靠性、高性能的电子元器件,它广泛应用于军事、航空航天、通信系统等领域,满足高速数据传输的需求。
    主要应用领域
    1. 军事与航天:高可靠性要求下的信号传输。
    2. 通信设备:如雷达、卫星通信设备。
    3. 测试与测量仪器:需要高频、高精度传输的应用场合。

    技术参数


    | 参数名称 | 规格值 | 单位 |
    |
    | 外壳直径(公差) | 0.2510 ± 0.0025 | 英寸 |
    | 外壳长度 | 0.638 ± 0.006 | 英寸 |
    | 插针直径(公差) | 0.0625 ± 0.0010 | 英寸 |
    | 最大接触压力 | 1.5 | 磅 |
    | 工作频率范围 | DC 至 65.0 GHz | GHz |
    | 标称阻抗 | 50 | 欧姆 |
    | 耐压等级(AC) | 325 | Vrms |
    材料:
    - 外壳与接触体:铍铜(ASTM B196, UNS C17300),热处理等级TD04
    - 绝缘体:聚四氟乙烯(PTFE,ASTM D1710,Type I, Grade 1, Class B)
    表面处理:
    - 接触部分:镍底层+金镀层(ASTM B488, Type II, Code C, Class 1.27,最小厚度0.00005英寸)

    产品特点和优势


    1. 高频率适配性:支持高达65 GHz的工作频率,满足现代通信系统的严格需求。
    2. 盲插功能:无需工具即可实现快速连接,提高操作效率。
    3. 可靠性强:采用铍铜材料并结合精密加工工艺,确保长期稳定运行。
    4. 环保合规:符合RoHS标准,适合环保要求严格的行业。
    市场竞争力:
    在航空航天与国防领域,盲插式插座的高可靠性和高速性能使其成为关键设备的理想选择,且相较于其他品牌同类产品具有更高的性价比。

    应用案例和使用建议


    应用场景
    1. 军用雷达设备:支持高频信号传输,减少信号衰减和失真。
    2. 卫星通信天线:保证信号传输的稳定性与高效性。
    使用建议
    - 安装时需确保插座和电缆端子匹配良好,避免过度拧紧造成损伤。
    - 使用环境中应注意防尘、防水,必要时增加保护措施。
    - 若频繁插拔,可定期检查接触部位是否有磨损或氧化现象,及时更换部件。

    兼容性和支持


    兼容性
    该产品支持直径为0.047英寸的小圆径电缆,广泛兼容多种高频连接器。
    厂商支持
    - 提供详细的技术文档和培训支持。
    - 售后服务响应迅速,提供长期保修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座无法正常插入 | 检查插座与插头是否对齐,调整位置后再试。 |
    | 插入时接触不良 | 清理插座内部,确保无异物影响。 |
    | 插头接触电阻过高 | 更换金镀层的接触件以降低接触电阻。 |

    总结和推荐


    产品综合评估
    该高频盲插式插座凭借其卓越的性能、可靠的材料选择和优秀的制造工艺,在高频率、高可靠性要求的环境中表现优异。特别是在军事、航天及通信领域的广泛应用中,其盲插设计显著提高了操作效率,是理想的解决方案。
    是否推荐
    强烈推荐!无论是对高频信号传输有严苛要求的项目,还是需要快速插拔操作的场合,这款插座都能完美胜任。
    联系方式:
    - 地址:2400 Centrepark West Drive, Suite 100, West Palm Beach, FL 33409
    - 电话:[请查询官网]
    - 网站:[www.svmicrowave.com](http://www.svmicrowave.com)

    免责声明:本手册所有内容基于SV Microwave, Inc.的技术资料,仅供参考,如有疑问请联系官方技术支持。

9921-40001参数

参数
外壳颜色 -
最大频率 65GHz
紧固类型 -
端口数 -
触头端接 -
类型 SMPS
阻抗 50Ω
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

9921-40001厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

9921-40001数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 9921-40001 9921-40001数据手册

9921-40001封装设计
