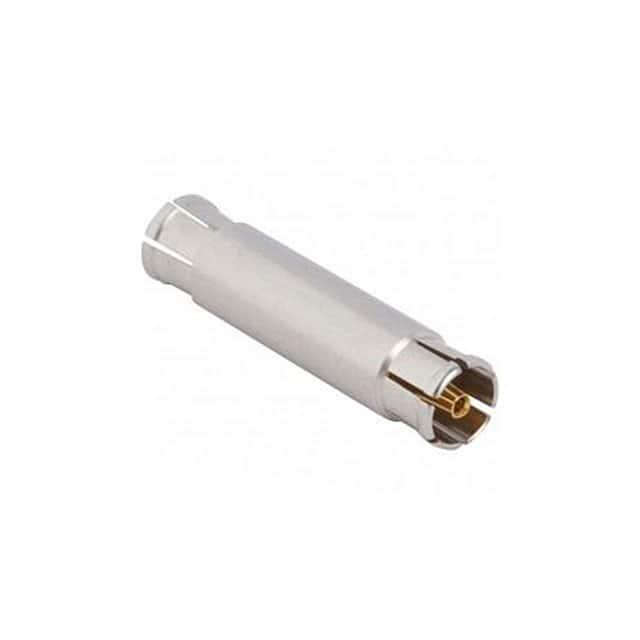

PSMP-FSBA-1970

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Snap-On 10GHz 50Ω 咬接 导线安装,支架安装,自由悬挂,通孔安装 19.7mm(长度)
供应商型号: N-PSMP-FSBA-1970
供应商: 云汉优选
标准整包数: 1
AMPHENOL 同轴连接器(RF) PSMP-FSBA-1970

PSMP-FSBA-1970概述


    产品简介


    PSMP系列电子元器件是专为板对板(Board to Board)应用设计的高性能解决方案。这些电子元器件主要包括三种组件:有限限制PCB(Limited Detent PCB)、光滑套筒PCB(Smooth Bore PCB)和子弹适配器(Bullet Adapter)。它们的主要功能是在高功率应用中提供可靠连接,适用于基站、滤波器、放大器、手持无线电等各种场合。

    技术参数


    - 频率范围:10 GHz
    - 最大功率:200 W @ 2.2 GHz
    - 阻抗:50 Ohm
    - 最小板间距:12.6 mm
    - 轴向误配准:±1 mm
    - 径向误配准:4°

    产品特点和优势


    1. 三件式设计:包括有限限制PCB、光滑套筒PCB和子弹适配器,可最大化PCB密度。
    2. 盲插匹配:适合需要快速连接的应用场景。
    3. 高功率传输能力:在2.2 GHz时可处理高达200瓦的功率。
    4. 精确的电气特性:提供低至-70 dB的RF泄漏水平。
    5. 广泛的适用性:在多个应用场景中表现出色,例如基站、滤波器、放大器和手持无线电。

    应用案例和使用建议


    PSMP系列电子元器件广泛应用于多种应用场景,如基站、滤波器、放大器和手持无线电。为了实现最佳性能,在使用过程中建议:
    - 确保PCB之间的间距达到12.6 mm以上,以避免信号干扰。
    - 在安装过程中注意轴向和径向的误配准误差,确保连接稳定可靠。

    兼容性和支持


    PSMP系列电子元器件与其他标准PCB连接器和设备具有良好的兼容性。制造商提供了详细的技术支持和维护文档,帮助客户更好地了解和使用这些产品。此外,厂商还提供定制服务,根据客户需求进行特定的修改和调整。

    常见问题与解决方案


    - 问题:连接不稳定或信号质量差。
    - 解决方案:检查PCB之间的间距是否符合要求,确保轴向和径向的误配准误差在允许范围内。
    - 问题:连接后无法正常通信。
    - 解决方案:检查连接器是否正确安装,是否有物理损坏或污染物阻碍接触。

    总结和推荐


    PSMP系列电子元器件是一款高效可靠的板对板连接解决方案,特别适用于需要高功率传输的应用。其独特的三件式设计、出色的电气特性和广泛的适用性使其在市场上具有强大的竞争力。强烈推荐给需要高性能板对板连接解决方案的工程师和技术团队。
    通过上述内容,我们可以看出PSMP系列电子元器件在设计和性能方面都有显著的优势,非常适合作为高可靠性连接的首选。

PSMP-FSBA-1970参数

参数
触头端接 -
类型 Snap-On
阻抗 50Ω
外壳颜色 -
最大频率 10GHz
紧固类型 咬接
端口数 -
长*宽*高 19.7mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

PSMP-FSBA-1970厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PSMP-FSBA-1970数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL PSMP-FSBA-1970 PSMP-FSBA-1970数据手册

PSMP-FSBA-1970封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 12.9002 ¥ 109.6517
30+ $ 12.051 ¥ 102.4335
库存: 73
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 986.86
