WK73S2BTTDR220F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 220mΩ ±1% 750mW ±200ppm/℃ 0612 贴片安装 1.6mm*3.2mm*700μm
供应商型号: 2019-WK73S2BTTDR220FTR-ND
供应商: Digi-Key
标准整包数: 5000

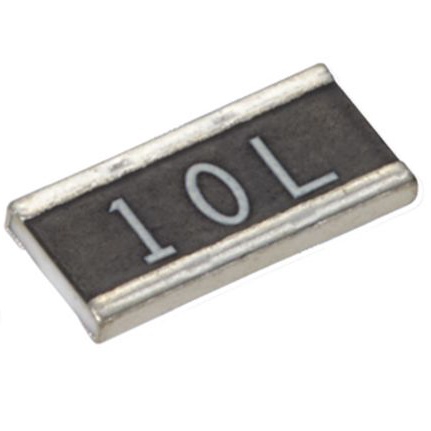

KOA 贴片电阻 WK73S2BTTDR220F

WK73S2BTTDR220F概述

    电子元器件技术手册:WK73S 宽终端型扁平贴片电阻

    1. 产品简介


    WK73S 系列宽终端型扁平贴片电阻由 KOA Speer Electronics, Inc. 生产,是一种高性能、高可靠性的电阻器。这类电阻器具有广泛的应用范围,特别适用于需要稳定性和可靠性高的电子电路设计中。WK73S 主要用于电源管理、通信设备、工业自动化控制等领域。

    2. 技术参数


    WK73S 的主要技术规格如下:
    | 参数 | 规格 |

    | 尺寸 | 0508, 0612, 1020, 1218, 1225 |
    | 最大工作电压 | 200V / 400V |
    | 工作温度范围 | -55°C 到 +155°C |
    | 功率等级 | 0.75W, 1W, 1.5W, 2W |
    | 阻值范围 | 0.01Ω 到 9.76Ω |
    | 电阻公差 | ±0.1%, ±1%, ±5% |
    | 温度系数 | ±100 ppm/K |
    | 适用焊锡材料 | Sn 99.3% |
    | 铅含量 | 符合欧盟 RoHS 要求 |

    3. 产品特点和优势


    - 宽终端设计:采用反向几何结构,增强焊接强度和机械稳定性。
    - 高可靠性:温度系数仅为 ±100 ppm/K,确保在极端温度下仍能保持稳定的电阻值。
    - 符合环保要求:采用无铅端子,符合欧盟 RoHS 要求。
    - 广泛认证:通过 AEC-Q200 认证,适用于汽车及工业应用。


    4. 应用案例和使用建议


    - 应用案例:WK73S 系列电阻器广泛应用于直流稳压电源、信号调理电路、通信设备中的电流检测电路中。
    - 使用建议:当电阻器在 70°C 或更高环境温度下工作时,需根据手册中的降额曲线适当降低功率,以避免过热损坏。确保电路板散热良好,避免电阻器因热量积累而失效。

    5. 兼容性和支持


    - 兼容性:WK73S 系列电阻器易于集成到各种标准 PCB 设计中,支持多种封装形式。
    - 支持:KOA Speer Electronics, Inc. 提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训。

    6. 常见问题与解决方案


    - 问题:如何处理电阻器过热?
    - 解决方法:检查电路是否满足手册中的功率限制,确保良好的散热条件,必要时增加散热片或改善散热设计。
    - 问题:如何判断电阻器的使用寿命?
    - 解决方法:定期进行耐久性测试和环境适应性测试,参照手册中的性能测试标准进行验证。

    7. 总结和推荐


    WK73S 宽终端型扁平贴片电阻以其卓越的性能、高可靠性和环保特性,在众多应用中表现出色。其广泛认证和优良的设计使其成为电子工程师的首选。综上所述,强烈推荐使用 WK73S 系列电阻器,以满足高性能、高可靠性的需求。如需更多详细信息,请访问 KOA Speer Electronics, Inc. 的官方网站。

WK73S2BTTDR220F参数

参数
电阻值 220mΩ
精度 ±1%
额定功率 750mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*3.2mm*700μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WK73S2BTTDR220F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

WK73S2BTTDR220F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA WK73S2BTTDR220F WK73S2BTTDR220F数据手册

WK73S2BTTDR220F封装设计

查看详情并下载
Symbol
Footprint
3D Model
