HV733ATTE4994F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 4.99MΩ ±1% 1W ±100ppm/℃ 2512 贴片安装 6.3mm*3.1mm*700μm
供应商型号: 660-HV733ATTE4994F
供应商: Mouser
标准整包数: 1

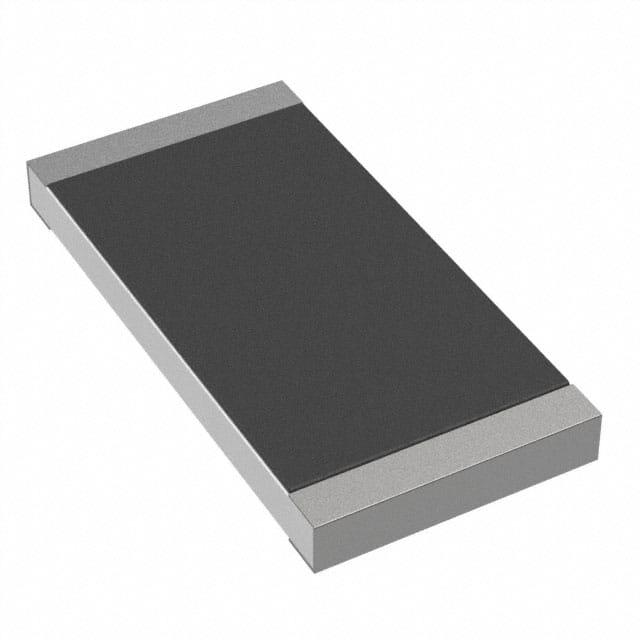

KOA 贴片电阻 HV733ATTE4994F

HV733ATTE4994F概述

    HV73 高压用片式电阻器

    产品简介


    HV73 是一种用于高压环境的矩形片式电阻器。这类电阻器具有优异的耐高压能力,可广泛应用于照相机频闪灯、液晶背光灯、AC适配器等领域。HV73 属于厚膜电阻,其结构紧凑,设计用于承受更高的工作电压。

    技术参数


    - 外观颜色:黑色
    - 最高工作电压:10 kΩ 至 10 MΩ 的最高工作电压为 350V,100 kΩ 至 1 MΩ 的最高工作电压为 400V,100 kΩ 至 10 MΩ 的最高工作电压为 800V,200 kΩ 至 1 MΩ 的最高工作电压为 2000V(直流)。
    - 额定功率:根据型号不同,功率等级从 0.1W 到 1W 不等。
    - 工作温度范围:-55℃ 至 +155℃
    - 额定环境温度:70℃
    - 额定端子部温度:80℃至105℃不等
    - 电阻温度系数:±100×10^-6/K(对于部分型号可达到±200×10^-6/K)
    - 工作电压:额定电压 = √额定功率×电阻值 或 表中最高使用电压,取小者
    - 过载电压:10 kΩ 至 10 MΩ 的最高过载电压为 500V,100 kΩ 至 1 MΩ 的最高过载电压为 800V,200 kΩ 至 1 MΩ 的最高过载电压为 3000V(直流)

    产品特点和优势


    - 高压适应性强:HV73 的最高工作电压高于通用型片状电阻,适合需要高耐压的应用。
    - 适用性广:适合回流焊和波峰焊,方便在多种生产过程中使用。
    - 符合欧盟RoHS:对环境友好,不含铅玻璃。

    应用案例和使用建议


    - 相机频闪灯:由于需要瞬间提供大电流,HV73 适合作为频闪灯电源的一部分。
    - 液晶背光灯:HV73 的高稳定性有助于提高液晶显示设备的可靠性。
    - AC适配器:HV73 可以处理高频开关操作,保证电源的稳定性。
    使用建议:
    - 在使用时,请确保环境温度不超过 70℃,否则需根据负荷减轻特性曲线减少额定功率。
    - 设计时要考虑到温度变化和热应力,选择合适的安装方式以防止裂纹。

    兼容性和支持


    HV73 适用于大多数电子制造流程,且提供编带和包装细节。用户可以参考卷末附录 C 获取更多信息。

    常见问题与解决方案


    - 问题:交流电压下的最大过载电压?
    解决方案:HV73 的最大过载电压通常以直流电压表示,若使用交流电压,请确保峰值电压不超过最大过载电压。
    - 问题:电阻温度系数如何?
    解决方案:对于某些型号,电阻温度系数(TCR)在-55℃ 至 +25℃ 范围内为±200×10^-6/K。

    总结和推荐


    HV73 高压用片式电阻器具有优良的耐高压能力,适合多种应用场景。其高可靠性、环境友好性和多样的封装选项使其在市场上具有较强竞争力。推荐在需要高耐压的应用中使用 HV73。

HV733ATTE4994F参数

参数
电阻值 4.99MΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm*3.1mm*700μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HV733ATTE4994F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV733ATTE4994F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV733ATTE4994F HV733ATTE4994F数据手册

HV733ATTE4994F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0465 ¥ 8.8429
10+ $ 0.6348 ¥ 5.3641
100+ $ 0.4598 ¥ 3.8853
500+ $ 0.4309 ¥ 3.6413
1000+ $ 0.3575 ¥ 3.0207
2000+ $ 0.3521 ¥ 2.9751
4000+ $ 0.3056 ¥ 2.5827
8000+ $ 0.2783 ¥ 2.3512
24000+ $ 0.2751 ¥ 2.3246
库存: 3134
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.84
直接购买
加入购物车
